Platinenbeschreibung
Transport 6.3.1 Transportsteuerung TSP410C, Steuerteil [03077468-xx]
288 Serviceanleitung SIPLACE SX4/DX4
6.3
6.3 Transport
Transport
6.3.1
6.3.1 Transportsteuerung TSP410C, Steuerteil [03077468-xx]
Transportsteuerung TSP410C, Steuerteil [03077468-xx]
03077468-02
LED [03077468-02]
Taster S1 und S2 [03077468-02]
DIP-Schalter S3 [03077468-02]
LED Farbe Status Signalname Beschreibung
H1 RD ON LED_FAIL Fehler
H2 GN ON LED_RUN Läuft
H3 YE ON LED_CAN1 CAN-Bus-Aktivität zum Au-
tomaten
H4 YE ON LED_CAN2 CAN-Bus-Aktivität
2. Transportsteuerung
Taster Status Signalname Beschreibung
S1 OFF /MR ON: Reset
S2 OFF /BSL ON: Boot
Schalter Status Signalname Beschreibung
Einfach-
transport
Doppel-
transport,
Spur 1
Doppel-
transport,
Spur 2
Quad-Lane
1R/1L
Quad-Lane
2R/2L
S3.1 ON/OFF /DIP1 OFF OFF ON OFF ON
S3.2 ON/OFF /DIP2 OFF ON OFF ON OFF
S3.3 ON/OFF /DIP3 OFF OFF OFF ON ON
S3.4 OFF /DIP4 Reserviert
S3.5 ON /DIP5 Reserviert
S3.6 OFF /DIP6 Reserviert
S3.7 OFF /EBSL ON: Bootstrap-Modus
S3.8 OFF /EXTSTRT Flash Memory intern, ON: Flash Memory extern
Platinenbeschreibung
6.3.2 Transportsteuerung TSP410P, Leistungsteil [03077469-xx] Transport
Serviceanleitung SIPLACE SX4/DX4 289
DIP-Schalter S4 [03077468-02]
Jumper [03077468-02]
6.3.2

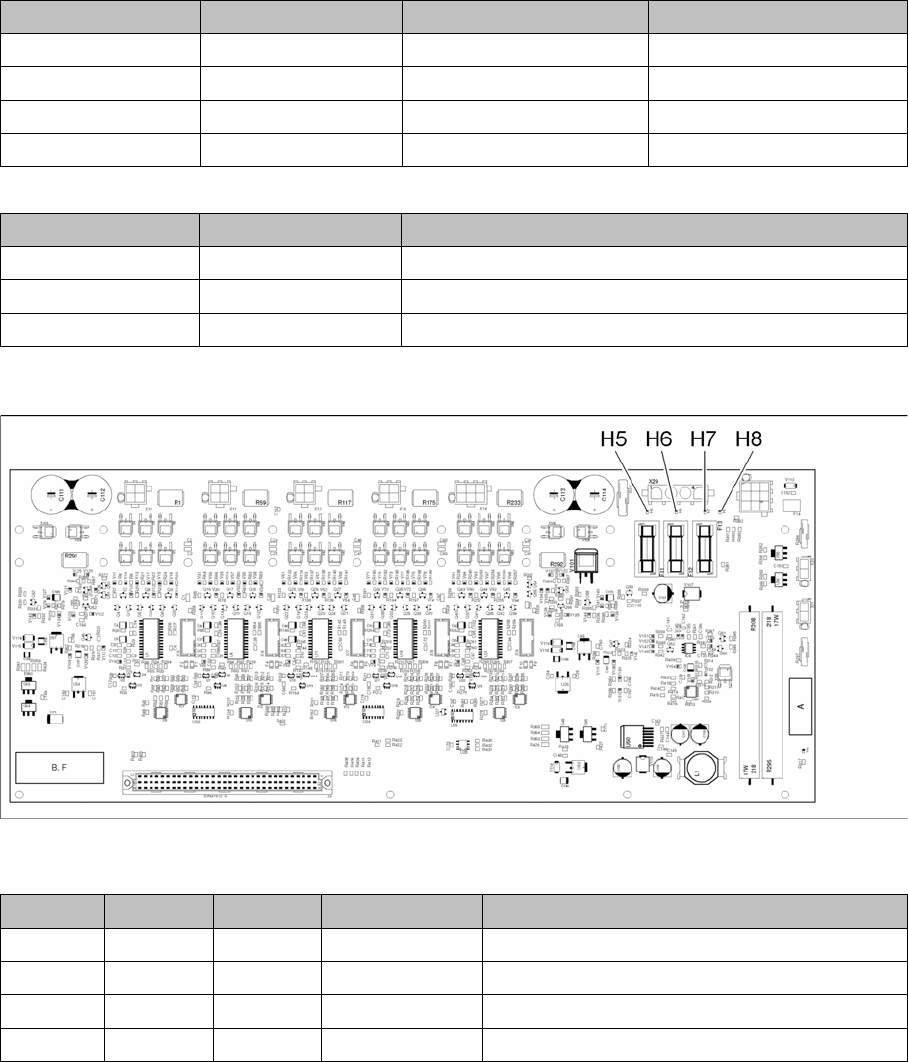

6.3.2 Transportsteuerung TSP410P, Leistungsteil [03077469-xx]
Transportsteuerung TSP410P, Leistungsteil [03077469-xx]
03077469-03
LED [03077469-03]
Schalter Status Signalname Beschreibung
S4.1 OFF /DIP7 Reserviert
S4.2 OFF /DIP8 Reserviert
S4.3 OFF /DIP9 Reserviert
S4.4 OFF /DIP10 Reserviert
Jumper Status Beschreibung
JP1 OFF Kein CAN-Bus-Widerstand 120 Ohm
JP2 1-2 CAN-Bus-Widerstand 120 Ohm
JP3 OFF Jumper auf 1-2: FPGA Download-Kabel angeschlossen
LED Farbe Status Signalname Beschreibung
H5 GN ON PM1_1 +40VDC OK (Bestückbereich 1)
H6 GN ON PM1_2 +40VDC OK (Bestückbereich 2)
H7 GN ON +24V +24VDC OK
H8 GN ON P_BRAKE Versorgungsspannung für Hubtischbremse OK
Platinenbeschreibung
Transport 6.3.3 Transportsteuerung TSP410
290 Serviceanleitung SIPLACE SX4/DX4
6.3.3

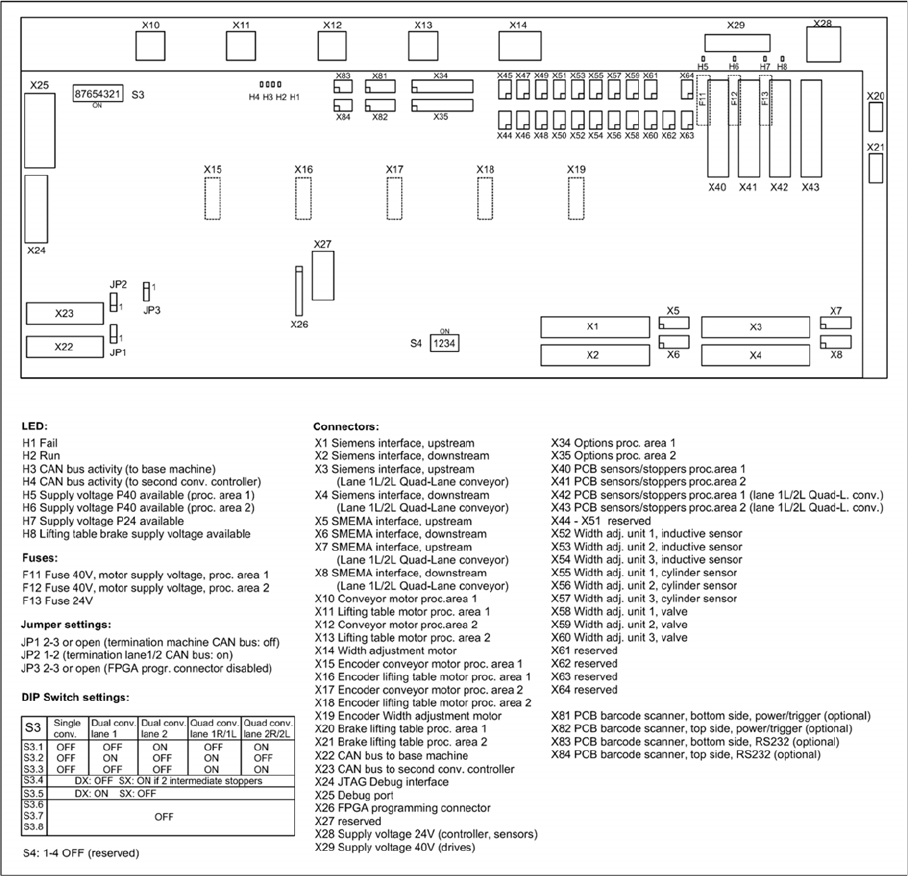

6.3.3 Transportsteuerung TSP410
Transportsteuerung TSP410
Transportsteuerung [03077468-xx]/[03077469-xx]
