Servicearbeiten 3.1.1 Gasdruckfeder an den Hauben tauschen [03086 743-xx] Grundma schine Serviceanleitung SIPLACE SX4/DX4 33 Problembehebung für FS01 Sehen Sie dazu auch... 3.1.1 Gasdruckfeder an den Hauben tauschen …
Servicearbeiten
Grundmaschine 3.1.1 Gasdruckfeder an den Hauben tauschen [03086743-xx]
32 Serviceanleitung SIPLACE SX4/DX4
► Lösen Sie den Sicherungsring am oberen Halter der Gasdruckfeder und nehmen Sie den Siche-
rungsring heraus.
► Ziehen Sie die Gasdruckfeder oben und unten vom Kugelkopf herunter.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Sehen Sie dazu auch...
3.1.2 Haubenschalter tauschen [03055263-xx] [ ➙ 34]
3.1.1.1
3.1.1.1 Problembehandlung – Lose Verschraubungen an den Gasdruckfedern
Problembehandlung – Lose Verschraubungen an den Gasdruckfedern
Problem
Aufgrund gelöster Verschraubungen an den Gasdruckfedern kann es zum Portalcrash kommen.
Ursache
Teile, Hilfsmittel und Werkzeug
▪ Ggf. Loctite 638 [00317731-xx]
VORSICHT
Einbauhinweise
► Achten Sie auf die korrekte Einbaurichtung der Gasdruckfeder.
► Möglicherweise müssen Sie die Gasdruckfeder für den Einbau etwas stauchen.

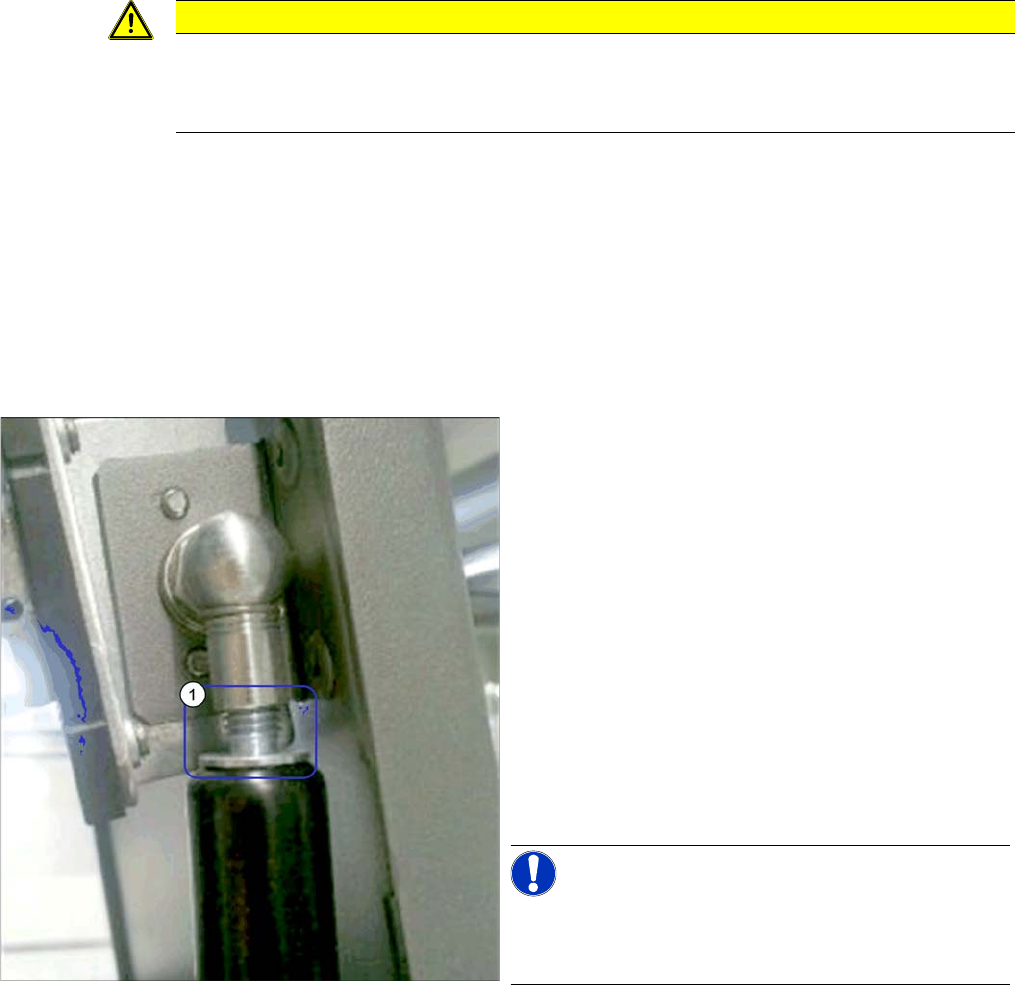

An älteren Versionen der Gasdruckfedern mit FS01
können sich die Verschraubungen (1) zwischen Gas-
druckfeder und den Endstücken lösen.
SX1/SX2/DX1/DX2:
Gasdruckfeder 08/19 175N [03057763-01]
SIPLACE SX4/DX4/X-Serie S:
Gasdruckfeder D3D3B90-135-430-004/230N
[03086743-01]
Betroffene Maschinen:
SX1/SX2, DX1/DX2: K001G- bis K800G-,
L001G- bis L059G-, L200G- bis L499G-
SX4/DX4: F001- bis F186-
X-Serie S: G001- bis G102-
HINWEIS!
Seit KW30/2013 und an neueren Versionen der Gas-
druckfedern mit FS02 besteht dieses Problem nicht
mehr.
Servicearbeiten
3.1.1 Gasdruckfeder an den Hauben tauschen [03086743-xx] Grundmaschine
Serviceanleitung SIPLACE SX4/DX4 33
Problembehebung für FS01
Sehen Sie dazu auch...
3.1.1 Gasdruckfeder an den Hauben tauschen [03086743-xx] [ ➙ 31]
► Überprüfen Sie die Verschraubungen an den Gas-
druckfedern.
► Hat sich die Verschraubung gelöst, dann gehen Sie
wie folgt vor:
► Bauen Sie die Gasdruckfeder aus (siehe vorherge-
hendes Kapitel).
► Demontieren Sie die beiden Endstücke.
► Stellen Sie sicher dass die Gewinde fett- und staub-
frei sind.

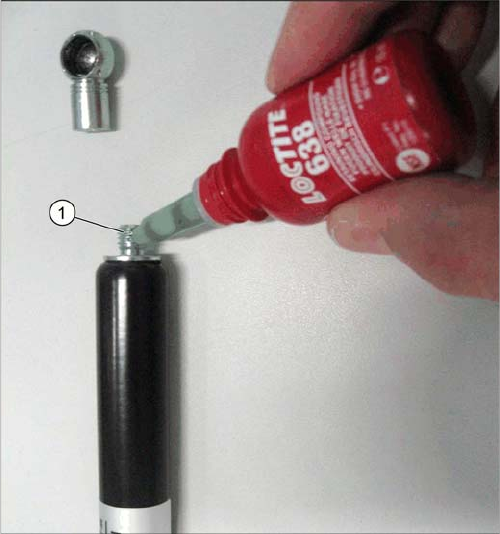

► Benetzen Sie die Gewinde der Gasdruckfeder mit
Loctite 638 und drehen Sie die Endstücke wieder auf
die Gasdruckfeder auf.
► Bauen Sie die Gasdruckfeder wieder ein (siehe vor-
hergehendes Kapitel).
Servicearbeiten
Grundmaschine 3.1.2 Haubenschalter tauschen [03055263-xx]
34 Serviceanleitung SIPLACE SX4/DX4
3.1.2
3.1.2 Haubenschalter tauschen [03055263-xx]
Haubenschalter tauschen [03055263-xx]
Teile, Hilfsmittel und Werkzeug
▪ Sicherheitsschalter AZ 16-03zvrk-M16 3Oe [03055263-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Stecken Sie das Anschlusskabel des Haubenschalters ab.
► Lösen Sie die Befestigungsschrauben am Haubenschalter und nehmen Sie diesen ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Sehen Sie dazu auch...
3.1.1 Gasdruckfeder an den Hauben tauschen [03086743-xx] [ ➙ 31]

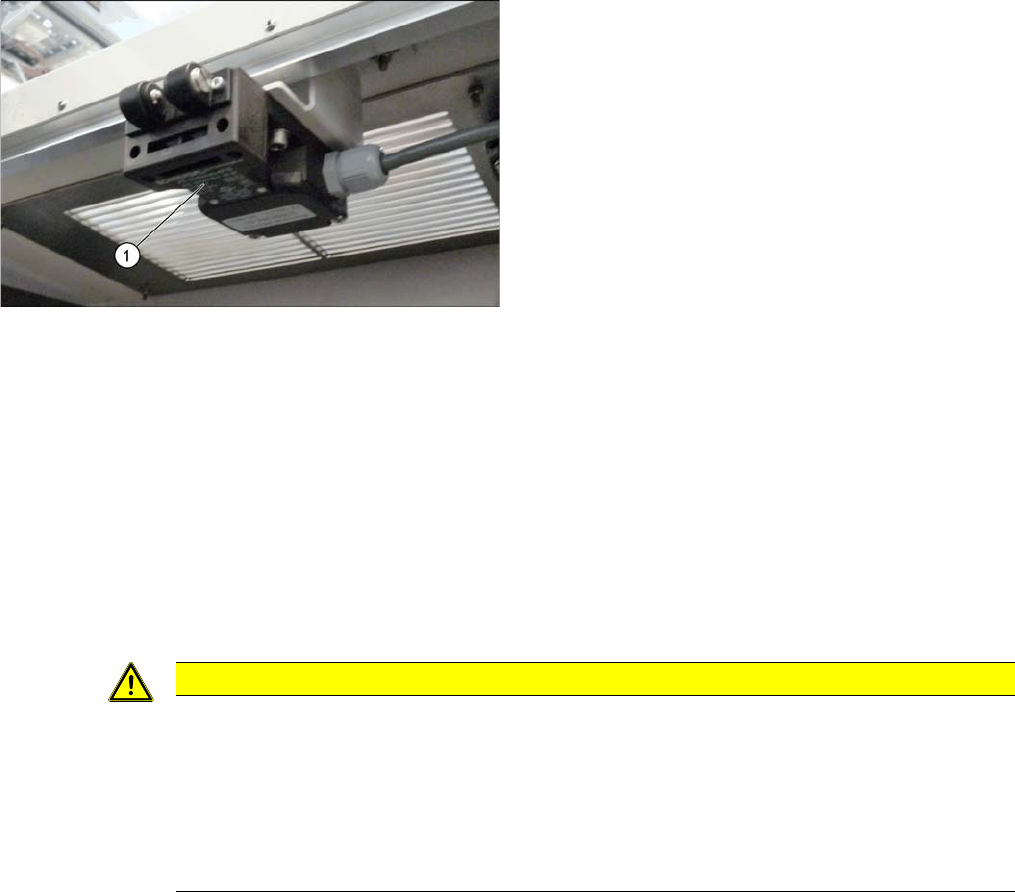

Haubenschalter (am Beispiel SX1/SX2)
1. Haubenschalter
VORSICHT
Einbauhinweise
► Der Haubenschalter muss auf die Haube eingestellt werden. Stellen Sie sicher, dass der
Haubenschalter sauber und problemlos geschaltet wird. Der Haubenschalter muss so ein-
gestellt werden, dass auch ein minimales Öffnen der Haube zum Auslösen des Sicherheits-
kreises führt.
► Schalten Sie die Maschine ein und stellen Sie sicher, dass der Haubenschalter beim Öffnen
der Schutzhauben den Sicherheitskreis schaltet.
