Servicearbeiten
3.1.3 Haubenlüfter tauschen [03056479-xx] Grundmaschine
Serviceanleitung SIPLACE SX4/DX4 35
3.1.3
3.1.3 Haubenlüfter tauschen [03056479-xx]
Haubenlüfter tauschen [03056479-xx]
Teile, Hilfsmittel und Werkzeug
▪ Axialluefter Typ 4414 FNN [03056479-xx]
▪ Schraubensicherungslack Loctite 241 [02101037-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
Die Lüfter sind innen am Abdeckblech befestigt. Demontieren Sie zuerst das Abdeckblech:
► Lösen Sie das Anschlusskabel (4) und stecken Sie es ab.
► Lösen Sie die 6 Befestigungsschrauben des Abdeckblechs und nehmen Sie das Abdeckblech ab.
Achten Sie dabei darauf, dass die Beilagscheiben und Kontaktscheiben nicht verloren gehen. Mar-
kieren Sie sich ggf. deren Position, so dass Sie diese später wieder eindeutig zuordnen können.
► Lösen Sie die vier Befestigungsschrauben des Haubenlüfters. Achten Sie dabei darauf, dass die
Beilagscheiben nicht verloren gehen.
► Stecken Sie das Anschlusskabel des Haubenlüfters ab und nehmen Sie diesen aus der Maschine.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:

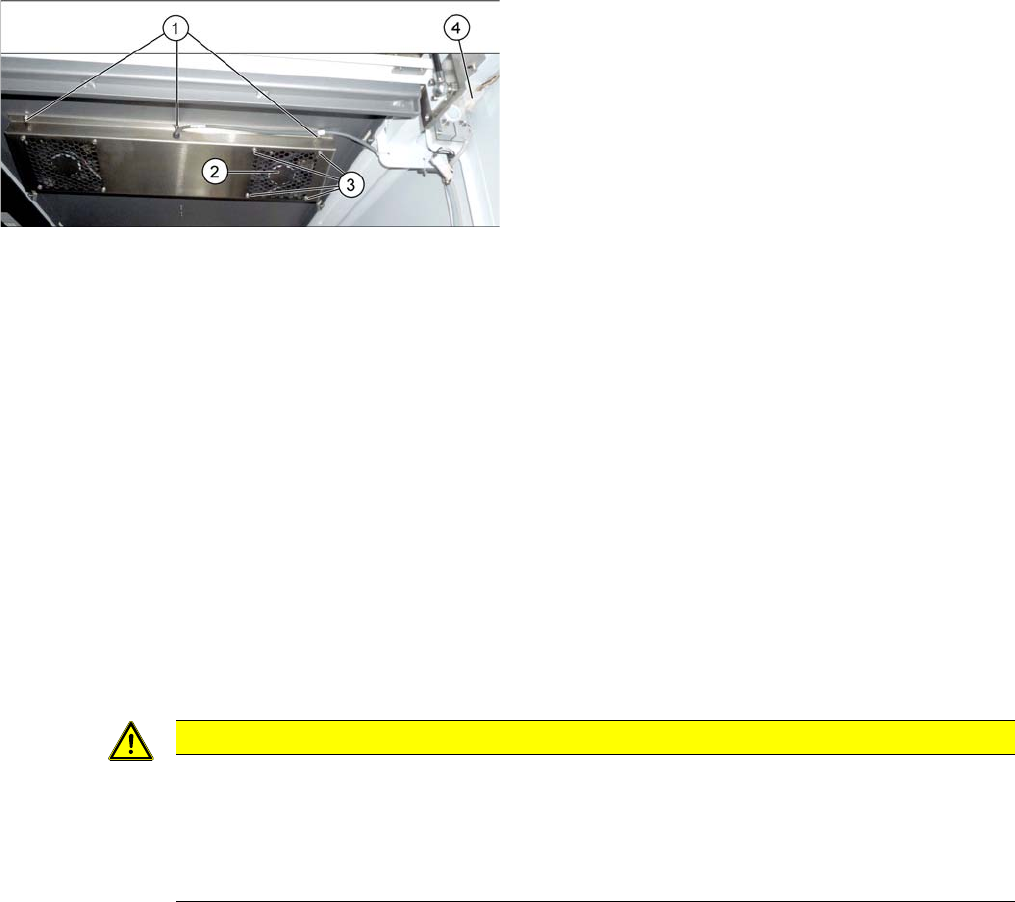

1. Befestigungsschrauben Abdeckblech
2. Haubenlüfter
3. Befestigungsschrauben Haubenlüfter
4. Anschlusskabel Haubenlüfter
VORSICHT
Einbauhinweise
► Achten Sie beim Einbau des Lüfters auf die korrekte Blasrichtung. Orientieren Sie sich ggf.
am daneben eingebauten Lüfter. Die Blasrichtung des Lüfters wird seitlich am
Lüftergehäuse durch einen Pfeil angegeben.
► Sichern Sie die sechs Befestigungsschrauben des Abdeckblechs mit Loctite 241.
Servicearbeiten
Grundmaschine 3.1.4 Führungsrollen an den Hauben tauschen
36 Serviceanleitung SIPLACE SX4/DX4
3.1.4
3.1.4 Führungsrollen an den Hauben tauschen
Führungsrollen an den Hauben tauschen
Teile, Hilfsmittel und Werkzeug
▪ Pro Maschine:
– 4x Rollekomplett - Pack zu 20 Stück [03078561-xx]
– 4x DIN915-M8x16 - Pack zu 10 Stück [00304354-xx]
oder
4x DIN EN ISO4026-M8x16-A2-21H - Pack zu 10 Stück [03025582-xx]
▪ Gabelschlüssel Größe 10
▪ Inbusschlüssel
Vorgehensweise

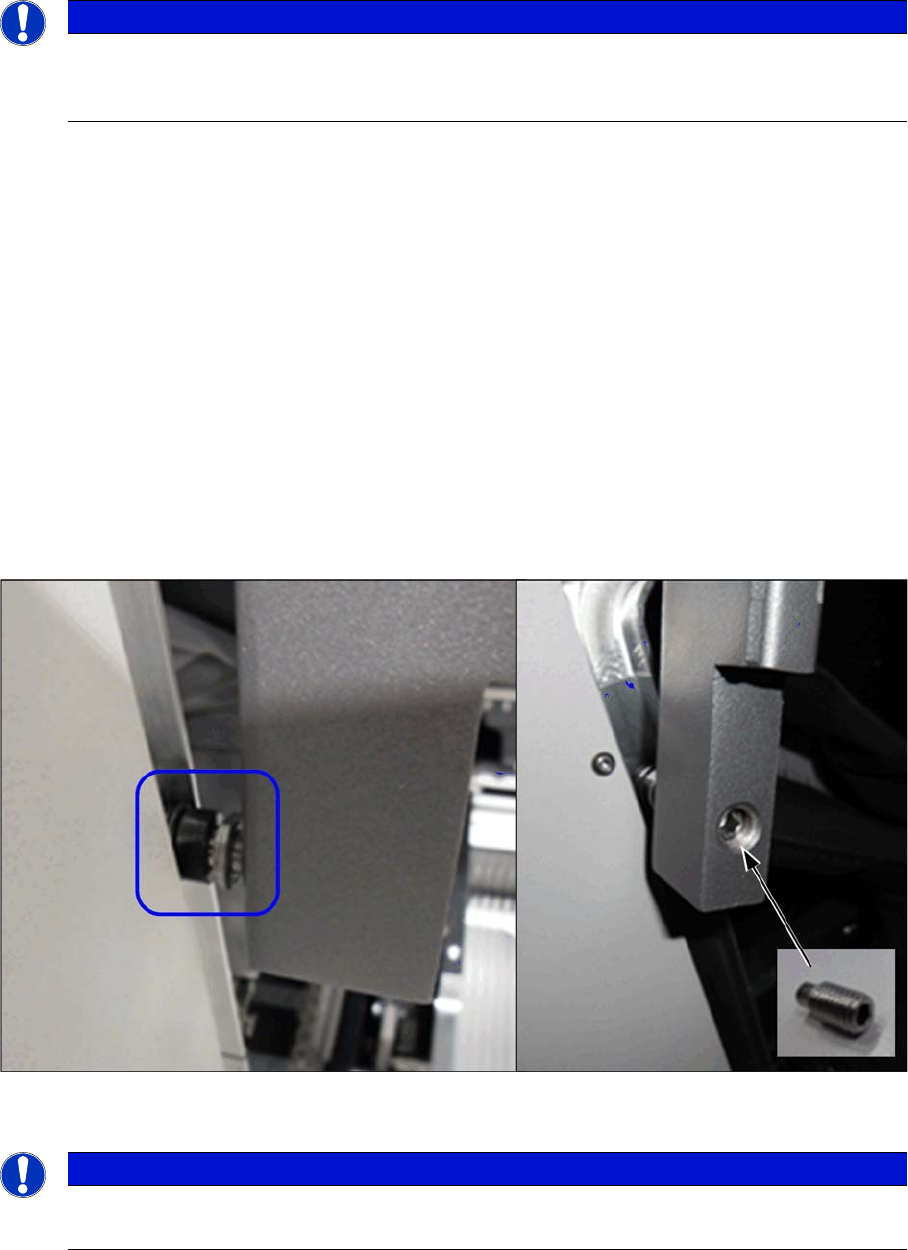

► Öffnen Sie die beiden Portalwechseltüren und bewegen Sie die Hauben aus der Führung heraus.
Dies erleichtert die folgenden Arbeiten.
► Lockern Sie die Verschraubung der Rolle (Gabelschlüssel Größe 10). Drehen Sie diese soweit wie
nötig heraus.
► Drehen Sie von innen einen Gewindestift zum Kontern ein und ziehen Sie diesen fest.
Kontrolle
► Überprüfen Sie, ob die Haube über den gesamten Bereich leichtgängig zu bewegen ist. Stellen Sie
die Hauben ggf. neu ein (siehe "5.1.1 Einstellung der Maschinenhauben" [ ➙ 223]).
Sehen Sie dazu auch...
1.2 Was vor Beginn der Arbeiten zu tun ist... [ ➙ 12]
HINWEIS
Beispielhafte Darstellung
Der die folgenden Abschnitte sind am Beispiel einer SX1/SX2 beschrieben. Die Vorgehenswei-
se an anderen Maschinen ist analog. Auf relevante Unterschiede wird explizit hingewiesen.
HINWEIS
Überdeckung
Zwischen Rolle und Führung muss mindestens 75 % Überdeckung bestehen.
Servicearbeiten
3.2.1 Elektrische Überprüfungen Elektrik
Serviceanleitung SIPLACE SX4/DX4 37
3.2
3.2 Elektrik
Elektrik
Sehen Sie dazu auch...
2.6 Elektrik [ ➙ 23]
3.2.1
3.2.1 Elektrische Überprüfungen
Elektrische Überprüfungen
Für elektrische Überprüfungen sehen Sie bitte in der Wirkschaltplanmappe nach:
▪ Wirkschaltplanmappe SIPLACE SX4/DX4 [00196711-xx] (deutsch/englisch)
3.2.2
3.2.2 Spannungen an der Stromversorgung messen
Spannungen an der Stromversorgung messen
Benötigte Werkzeuge und Hilfsmittel
▪ Digitalvoltmeter, Klasse 1, 5
▪ Messkabel mit Prüfspitzen bzw. Klemmen
Vorbereitung
GEFAHR
Sicherheitshinweise beachten
Bei einer zu Messzwecken frei zugänglichen und angeschlossenen Stromversorgung besteht
das Risiko gefährlicher Berührspannungen und der Kurzschlussbildung.
Bei Nichtbeachtung der Sicherheitshinweise besteht Gefahr für Mensch und Maschine!
Die Messungen sind nur durch speziell geschulte Servicetechniker zu leisten und erfordern da-
her eine entsprechende Zusatzqualifikation und -kenntnisse.
► Beachten Sie insbesondere Abschnitt "1.1.3 Sicherheitshinweise zur Stromversorgung"
[➙10].
VORSICHT
Beschädigung der Versorgungsleitungen unbedingt vermeiden!
Achten Sie darauf, dass das Netzkabel und Versorgungsleitungen im Automaten nicht ge-
klemmt werden oder die Isolierung beschädigt wird.

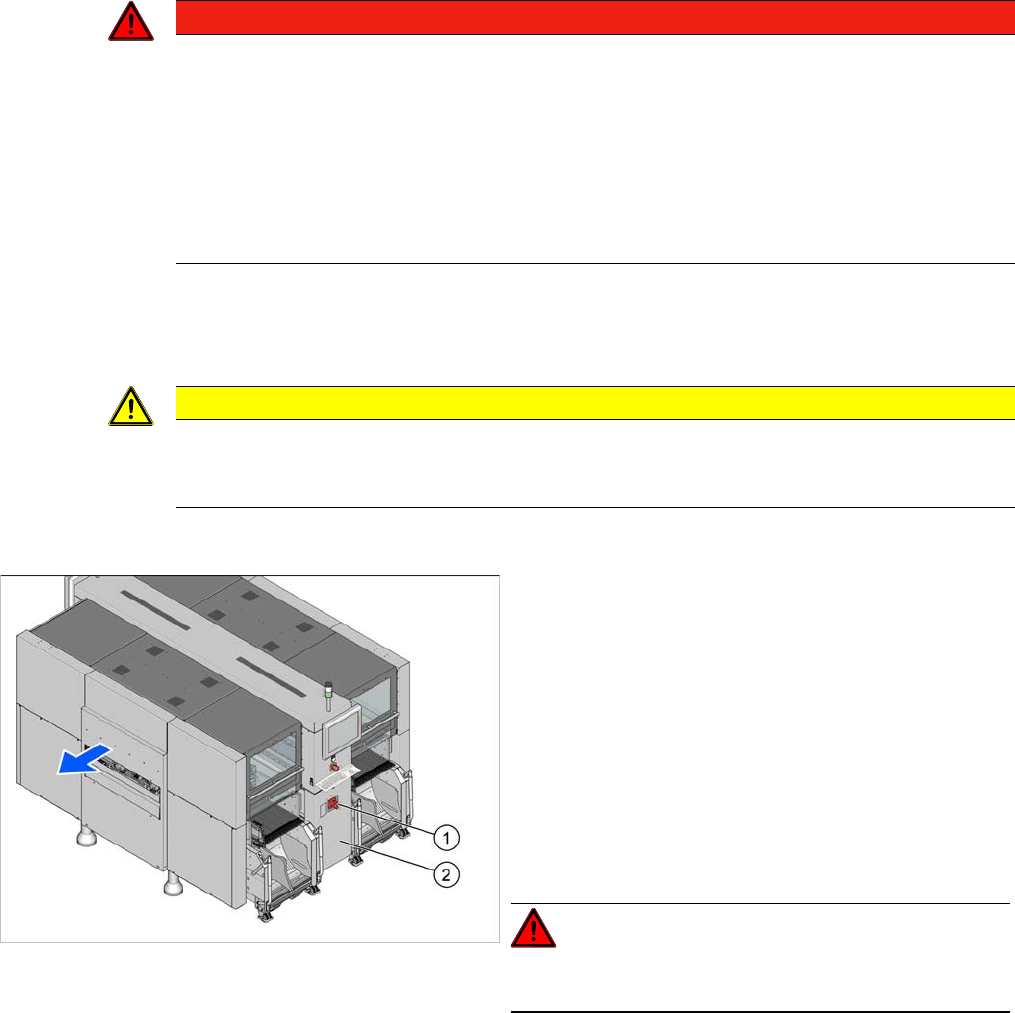

► Beenden Sie alle Bestückoperationen am Automa-
ten.
► Schalten Sie den Automaten am Hauptschalter (1)
aus.
► Trennen Sie den Automaten vom Stromversorgungs-
netz.
► Öffnen Sie die Verriegelung der Stromversorgungs-
abdeckung (2).
► Ziehen Sie die Stromversorgung nach vorne heraus.
► Verbinden Sie den Automaten wieder mit dem Strom-
versorgungsnetz
GEFAHR!
Achtung, es können gefährliche Berührspannungen im
Bereich der offenen Stromversorgung anstehen!
► Schalten Sie den Hauptschalter wieder ein, und star-
ten Sie den Bestückautomaten.
