Servicearbeiten
3.2.1 Elektrische Überprüfungen Elektrik
Serviceanleitung SIPLACE SX4/DX4 37
3.2
3.2 Elektrik
Elektrik
Sehen Sie dazu auch...
2.6 Elektrik [ ➙ 23]
3.2.1
3.2.1 Elektrische Überprüfungen
Elektrische Überprüfungen
Für elektrische Überprüfungen sehen Sie bitte in der Wirkschaltplanmappe nach:
▪ Wirkschaltplanmappe SIPLACE SX4/DX4 [00196711-xx] (deutsch/englisch)
3.2.2
3.2.2 Spannungen an der Stromversorgung messen
Spannungen an der Stromversorgung messen
Benötigte Werkzeuge und Hilfsmittel
▪ Digitalvoltmeter, Klasse 1, 5
▪ Messkabel mit Prüfspitzen bzw. Klemmen
Vorbereitung
GEFAHR
Sicherheitshinweise beachten
Bei einer zu Messzwecken frei zugänglichen und angeschlossenen Stromversorgung besteht
das Risiko gefährlicher Berührspannungen und der Kurzschlussbildung.
Bei Nichtbeachtung der Sicherheitshinweise besteht Gefahr für Mensch und Maschine!
Die Messungen sind nur durch speziell geschulte Servicetechniker zu leisten und erfordern da-
her eine entsprechende Zusatzqualifikation und -kenntnisse.
► Beachten Sie insbesondere Abschnitt "1.1.3 Sicherheitshinweise zur Stromversorgung"
[➙10].
VORSICHT
Beschädigung der Versorgungsleitungen unbedingt vermeiden!
Achten Sie darauf, dass das Netzkabel und Versorgungsleitungen im Automaten nicht ge-
klemmt werden oder die Isolierung beschädigt wird.
► Beenden Sie alle Bestückoperationen am Automa-
ten.
► Schalten Sie den Automaten am Hauptschalter (1)
aus.
► Trennen Sie den Automaten vom Stromversorgungs-
netz.
► Öffnen Sie die Verriegelung der Stromversorgungs-
abdeckung (2).
► Ziehen Sie die Stromversorgung nach vorne heraus.
► Verbinden Sie den Automaten wieder mit dem Strom-
versorgungsnetz
GEFAHR!
Achtung, es können gefährliche Berührspannungen im
Bereich der offenen Stromversorgung anstehen!
► Schalten Sie den Hauptschalter wieder ein, und star-
ten Sie den Bestückautomaten.
Servicearbeiten
Elektrik 3.2.3 Eingangsspannung an der Einschaltstrombegrenzung kontrollieren
38 Serviceanleitung SIPLACE SX4/DX4
Spannungen
► Messen Sie die gewünschten Spannungen.
Die verschiedenen Spannungen entnehmen Sie bitte der entsprechenden Wirkschaltplanmappe:
▪ Wirkschaltplanmappe SIPLACE SX4/DX4 [00196711-xx] (deutsch/englisch)
3.2.3
3.2.3 Eingangsspannung an der Einschaltstrombegrenzung kontrollieren
Eingangsspannung an der Einschaltstrombegrenzung kontrollieren
Übersicht
Kontrolle/Einstellung
► Demontieren Sie das Schutzgitter über den Platinen. Lösen Sie dazu die vier Schrauben seitlich am
Gitter.
► Überprüfen Sie die Brückenbelegung und korrigieren Sie diese, wenn nötig.
Beachten Sie hierzu ggf. auch die Stellung des Jumpers J1 (siehe "6.1.2 Einschaltstrombegrenzer
Trafo (A1) [03066830-xx]" [ ➙ 271]).
► Montieren Sie das Schutzgitter wieder.
GEFAHR
Sicherheitshinweise beachten
Bei einer zu Messzwecken oder Brückenkontrolle frei zugänglichen und angeschlossenen Ein-
schaltstrombegrenzung besteht das Risiko gefährlicher Berührspannungen und der Kurz-
schlussbildung.
Bei Nichtbeachtung der Sicherheitshinweise besteht Gefahr für Mensch und Maschine!
Die Messungen sind nur durch speziell geschulte Servicetechniker zu leisten und erfordern da-
her eine entsprechende Zusatzqualifikation und -kenntnisse.
► Beachten Sie insbesondere Abschnitt "1.1.3 Sicherheitshinweise zur Stromversorgung"
[➙10].

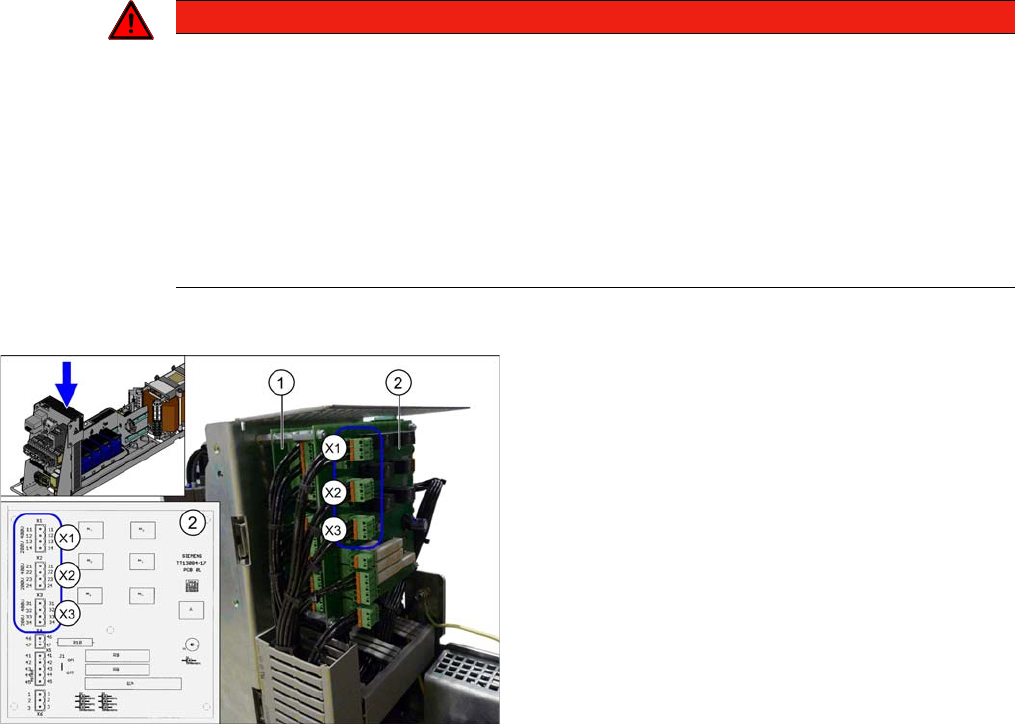

1. Platine Einschaltstrombegrenzung Servo (mit drei
Steckern) (A3)
2. Platine Einschaltstrombegrenzung Trafo (mit sechs
Steckern) (A2)
X1, X2, X3: Stecker zur Konfiguration der Einschalt-
strombegrenzung auf der Platine (2)
Die Einschaltstrombegrenzung muss unabhängig von
der Versorgungsspannung immer auf 400 V eingestellt
sein. Dies geschieht mit Hilfe von steckbaren Brücken.
Beachten Sie dazu auch den Aufkleber auf dem Schutz-
gitter.
Servicearbeiten
3.2.4 Eingangsspannung am Trafomodul kontrollieren Elektrik
Serviceanleitung SIPLACE SX4/DX4 39
3.2.4
3.2.4 Eingangsspannung am Trafomodul kontrollieren
Eingangsspannung am Trafomodul kontrollieren
Vorgehensweise
► Überprüfen Sie am Klemmenfeld, ob die Primärseite des Drehstromtransformators für die jeweilige
Versorgungsspannung korrekt angeschlossen ist.
In der nachfolgenden Übersicht sehen Sie die Anschlussmöglichkeiten für die Primärspannungen des
Drehstromtransformators:
1. Klemmenfelder mit Primäranschlüssen des Dreh-
stromtransformators
Die Primärseite des Drehstromtransformators muss für
die jeweilige Versorgungsspannung konfiguriert sein.
GEFAHR
Sicherheitshinweise beachten
Bei einer zu Messzwecken frei zugänglichen und angeschlossenen Trafomodul besteht das Ri-
siko gefährlicher Berührspannungen und der Kurzschlussbildung.
Bei Nichtbeachtung der Sicherheitshinweise besteht Gefahr für Mensch und Maschine!
Die Messungen sind nur durch speziell geschulte Servicetechniker zu leisten und erfordern da-
her eine entsprechende Zusatzqualifikation und -kenntnisse.
► Beachten Sie insbesondere Abschnitt "1.1.3 Sicherheitshinweise zur Stromversorgung"
[➙10].
VORSICHT
Versorgungsnetze in Japan und USA
Die japanischen Versorgungsnetze (3x 200 V~) und Versorgungsnetze in den USA
(3x 208 V~) werden an die Klemmen für 3x 204 V~ angeschlossen.
Klemmenfeld Spannung
1U1, 1V1, 1W1 415 VAC
1U3, 1V3, 1W3 400 VAC
1U4, 1V4, 1W4 380 VAC
1U5, 1V5, 1W5 230 VAC
1U6, 1V6, 1W6 220 VAC
1U7, 1V7, 1W7 204 VAC
