Servicearbeiten 3.2.5 AC/DC-Konverter (Puls- Netzteile A5 bis A8) tauschen Elektrik Serviceanleitung SIPLACE SX4/DX4 41 Einbau ► Verfahren Sie für den Ein bau in u mgekehrter Reihenfolge. Bea cht en Sie dabei folgende Hi…
Servicearbeiten
Elektrik 3.2.5 AC/DC-Konverter (Puls-Netzteile A5 bis A8) tauschen
40 Serviceanleitung SIPLACE SX4/DX4
3.2.5
3.2.5 AC/DC-Konverter (Puls-Netzteile A5 bis A8) tauschen
AC/DC-Konverter (Puls-Netzteile A5 bis A8) tauschen
Teile, Hilfsmittel und Werkzeug
▪ AC/DC-Konverter (Puls-Netzteil – A5, A6, A7) [03055232-xx]
▪ AC/DC-Konverter (Puls-Netzteil – A8) [03076588-xx]
Übersicht

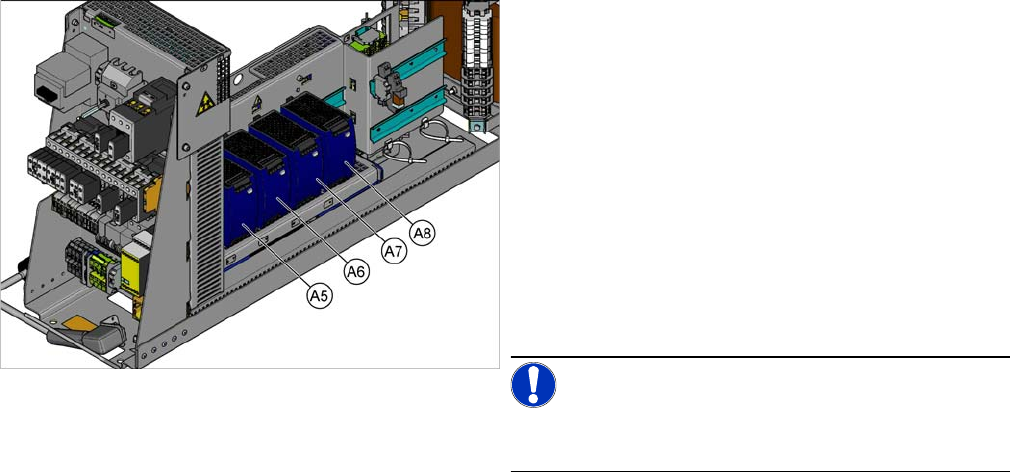

SX4 X34iS – Übersicht Pulsnetzteile
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Lösen Sie alle Verbindungen zum Modul. Markieren Sie sich ggf. deren Position, um diese später
wieder eindeutig zuordnen zu können.
Die Puls-Netzteile befinden sich im Einschub zwischen
Stellplatz 3 und 4.
A5) Puls-Netzteil (24 VDC, wird auf 25 VDC eingestellt)
für Power Fail, Sicherheitskreis SSK, Gurtschneider, LP-
Handling
Das Power-Fail-Signal wird von Pulsnetzteil A5 generiert
und an die GCU und HCU geschickt. (X200:9, X200:10)
A6) Puls-Netzteil (27 VDC)
für FCU (Portal 1 und 4)
A7) Puls-Netzteil (27 VDC)
für FCU (Portal 2 und 3)
A8) Puls-Netzteil (36 VDC, wird auf 42 VDC eingestellt)
für HCU (Portal 1 bis 4)
HINWEIS!
Überprüfen Sie die eingestellten Werte und korrigieren
Sie diese ggf.
Zu A5:
Folgende Sicherungen haben 24 V anliegen:
F10: Transport-Elektronik
F11: Lüfter Y-Motor, Sicherheitskreis (intern)
F12: Distributor Power (Line 1)
F13: Distributor Power (Line 2)
F14: Power-Fail
F20: Haubenlüfter Portal 1 und 4
F21: Haubenlüfter Portal 2 und 3
Servicearbeiten
3.2.5 AC/DC-Konverter (Puls-Netzteile A5 bis A8) tauschen Elektrik
Serviceanleitung SIPLACE SX4/DX4 41
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:

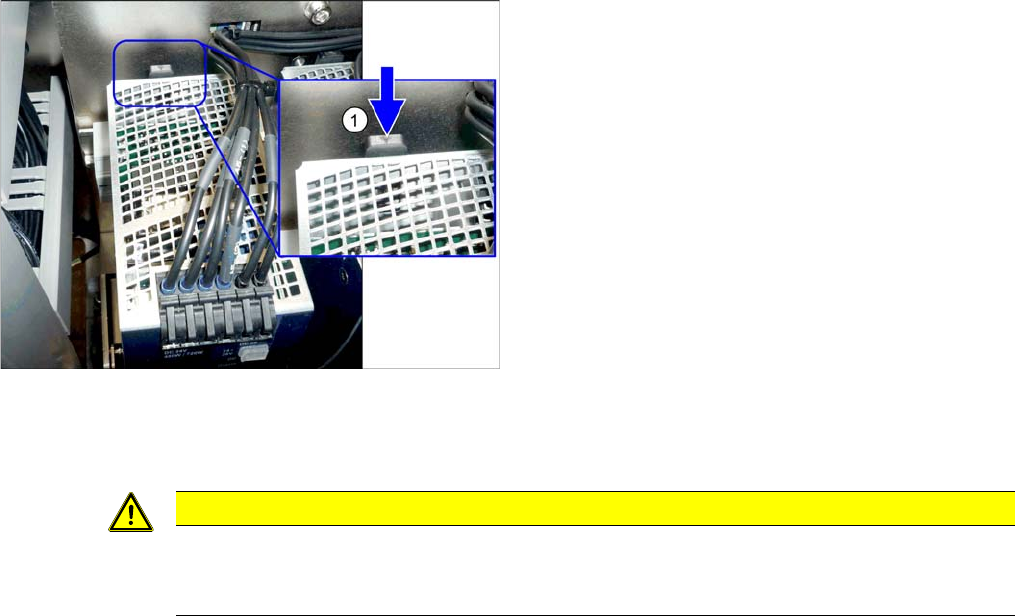

► Drücken Sie zur Entriegelung den Hebel (1) hinten
am Modul nach unten und ziehen Sie das Modul von
der Schiene ab.
VORSICHT
Einbauhinweise
► Stellen Sie die Spannung ein. (Siehe "5.2.2 Spannung an den Puls-Netzteilen einstellen"
[ ➙ 230])
Servicearbeiten
Elektrik 3.2.6 Gleichrichter (U1 bis U3, U20 bis U24) tauschen
42 Serviceanleitung SIPLACE SX4/DX4
3.2.6
3.2.6 Gleichrichter (U1 bis U3, U20 bis U24) tauschen
Gleichrichter (U1 bis U3, U20 bis U24) tauschen
Teile, Hilfsmittel und Werkzeug
▪ U1, U3: Gleichrichter S101-B6U 160-08 [00341246-xx]
▪ U2: Gleichrichter S61-B2U 28-10 [03080931-xx]
▪ U20 bis U24: Gleichrichter S61-B2U 28-04 [03079959-xx]
▪ Silikonfreie Wärmeleitpaste (elektrisch nicht leitend)
Wärmeleitfähigkeit 1.0 W/mK
Durchschlagsfestigkeit 40kV/mm
Temperaturbereich -40°C bis +200°C
Flammpunkt >280°C
Lieferanten-Vorschlag: Bürklin OHG, Bestellnummer 80 B 531
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Lösen Sie die Befestigungsschrauben der Abdeckung und klappen Sie diese nach vorne. Auf der
Abdeckung sind auch die Pulsnetzteile montiert. Diese werden zusammen mit der Abdeckung weg-
geklappt.
► Lösen Sie alle Verbindungen zum Gleichrichter. Markieren Sie sich ggf. deren Position, um diese
später wieder eindeutig zuordnen zu können.
► Lösen Sie die Befestigungsschrauben des Gleichrichters und nehmen Sie diesen ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:

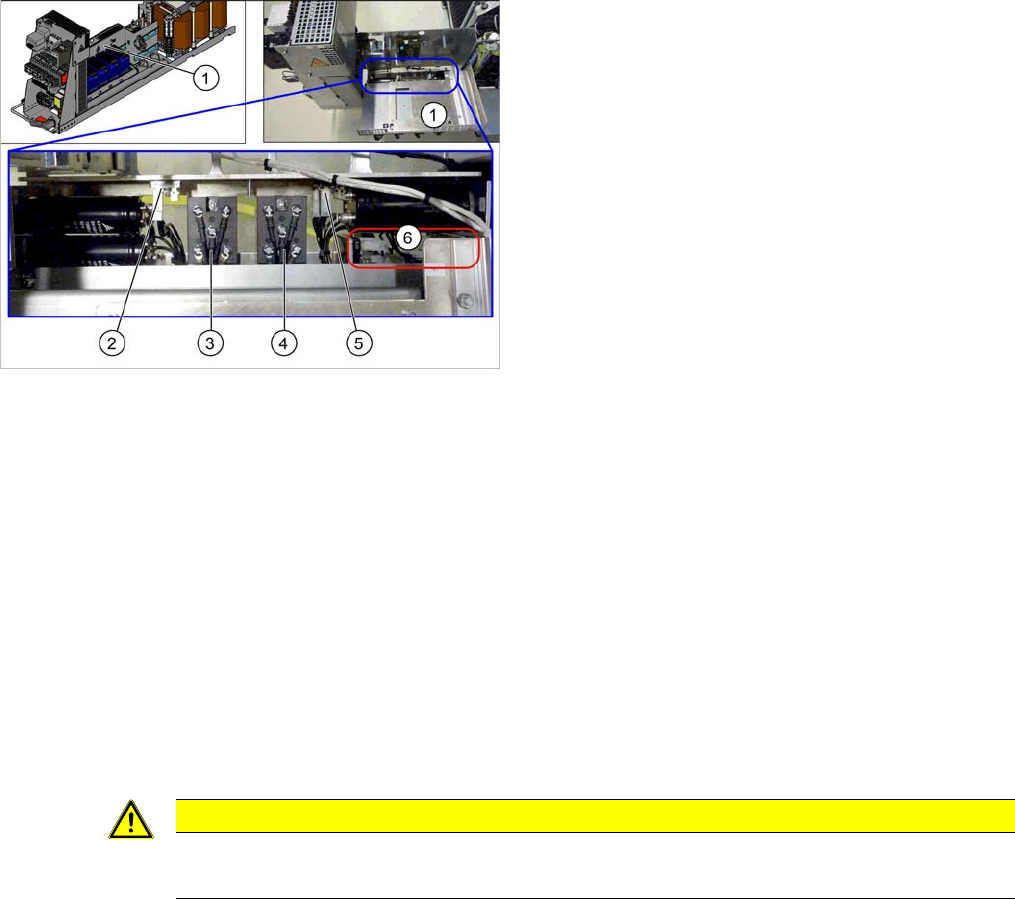

1. Abdeckung
2. Gleichrichter U24
3. Gleichrichter U3
4. Gleichrichter U1
5. Gleichrichter U2
6. Gleichrichter U20 bis U23
VORSICHT
Einbauhinweise
► Bringen Sie zwischen Metallrahmen und Gleichrichter etwas Wärmeleitpaste auf.
