Servicearbeiten
Elektrik 3.2.8 Netzfilter (Z1) tauschen [03078386-xx]
44 Serviceanleitung SIPLACE SX4/DX4
3.2.8
3.2.8 Netzfilter (Z1) tauschen [03078386-xx]
Netzfilter (Z1) tauschen [03078386-xx]
Teile, Hilfsmittel und Werkzeug
▪ Netzfilter für 3-Phasen-Systeme 36 A (Z1) [03078386-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Lösen Sie die Befestigungsschrauben der Abdeckung und klappen Sie diese nach vorne. Auf der
Abdeckung sind auch die Pulsnetzteile montiert. Diese werden zusammen mit der Abdeckung weg-
geklappt.
► Lösen Sie alle Verbindungen zum Netzfilter. Markieren Sie sich ggf. deren Position, um diese später
wieder eindeutig zuordnen zu können.
► Lösen Sie die Befestigungsschrauben des Netzfilters und nehmen Sie diesen ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.

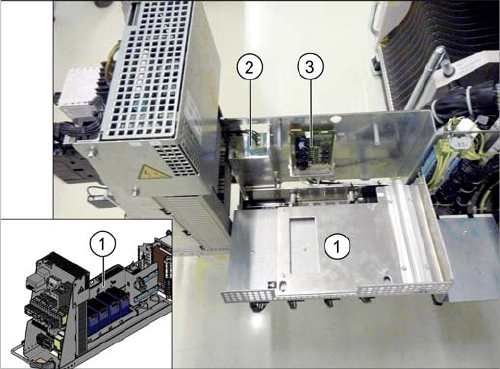

1. Abdeckung
2. Netzfilter (Z1)
3. Lastzuschaltung (A4)
Servicearbeiten
3.2.9 Hauptschalter 3LD2 tauschen [03040709-xx] Elektrik
Serviceanleitung SIPLACE SX4/DX4 45
3.2.9
3.2.9 Hauptschalter 3LD2 tauschen [03040709-xx]
Hauptschalter 3LD2 tauschen [03040709-xx]
Teile, Hilfsmittel und Werkzeug
▪ Hauptschalter 3LD2 mit Wellenlänge 85 mm [03040709-xx] (US-Version)
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:

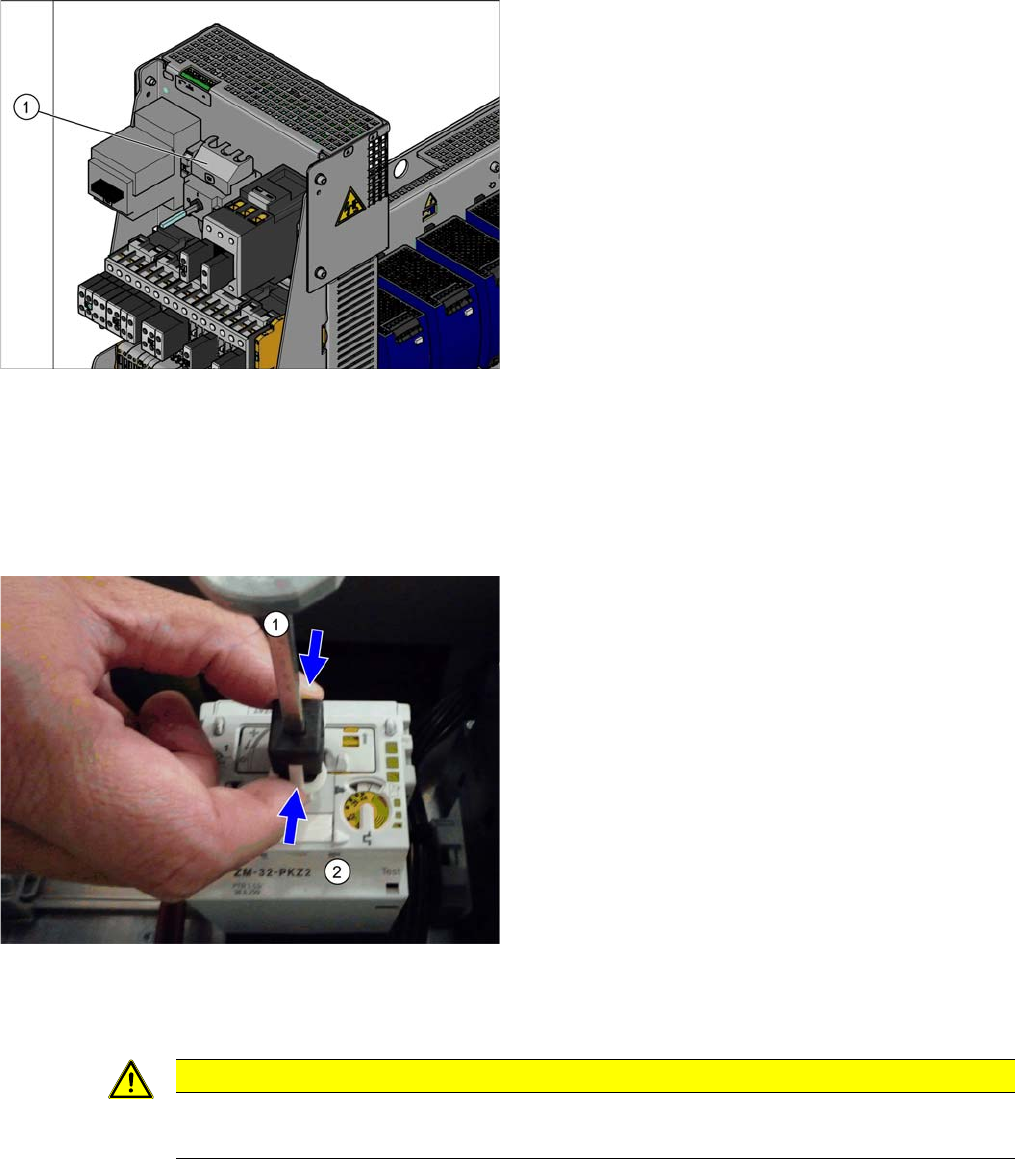

Hauptschalter (am Beispiel US-Version)
1. Hauptschalter
► Lösen Sie alle Verbindungen zum Hauptschalter.
Markieren Sie sich ggf. deren Position, um diese
später wieder eindeutig zuordnen zu können.
► Demontieren Sie die Welle (1) vom Hauptschalter (2)
indem Sie diese seitlich zusammendrücken und ab-
ziehen. Diese wird am neuen Schalter wiederverwen-
det.
► Nehmen Sie den Hauptschalter von der Schiene ab.
VORSICHT
Einbauhinweise
► Montieren Sie die Welle vom alten auf den neuen Hauptschalter.
Servicearbeiten
Elektrik 3.2.10 Motorschutzschalter/Motorschutz-Auslöserblock tauschen
46 Serviceanleitung SIPLACE SX4/DX4
3.2.10
3.2.10 Motorschutzschalter/Motorschutz-Auslöserblock tauschen
Motorschutzschalter/Motorschutz-Auslöserblock tauschen
Übersicht
► Wählen Sie das passende Kapitel:
▪ "3.2.10.1 Motorschutzschalter PKZ2 tauschen [00342494-xx]" [ ➙ 46]
▪ "3.2.10.2 Motorschutz-Auslöserblock (PKZ2) tauschen" [ ➙ 48]
▪ "3.2.10.3 Motorschutzschalter PKE32/XTU-32 tauschen [03098183-xx]" [ ➙ 50]
3.2.10.1
3.2.10.1 Motorschutzschalter PKZ2 tauschen [00342494-xx]
Motorschutzschalter PKZ2 tauschen [00342494-xx]
Teile, Hilfsmittel und Werkzeug
▪ Motorschutzschalter PKZ2 Grundgerät 3 polig [00342494-xx]
Dazu gehört ein Motorschutz-Auslöseblock:
– Motorschutz-Auslöseblock ZM-32-PKZ2 (US Version) [00342496-xx]
– Motorschutz-Auslöseblock ZM-16-PKZ2 (alle außer US) [00342495-xx]

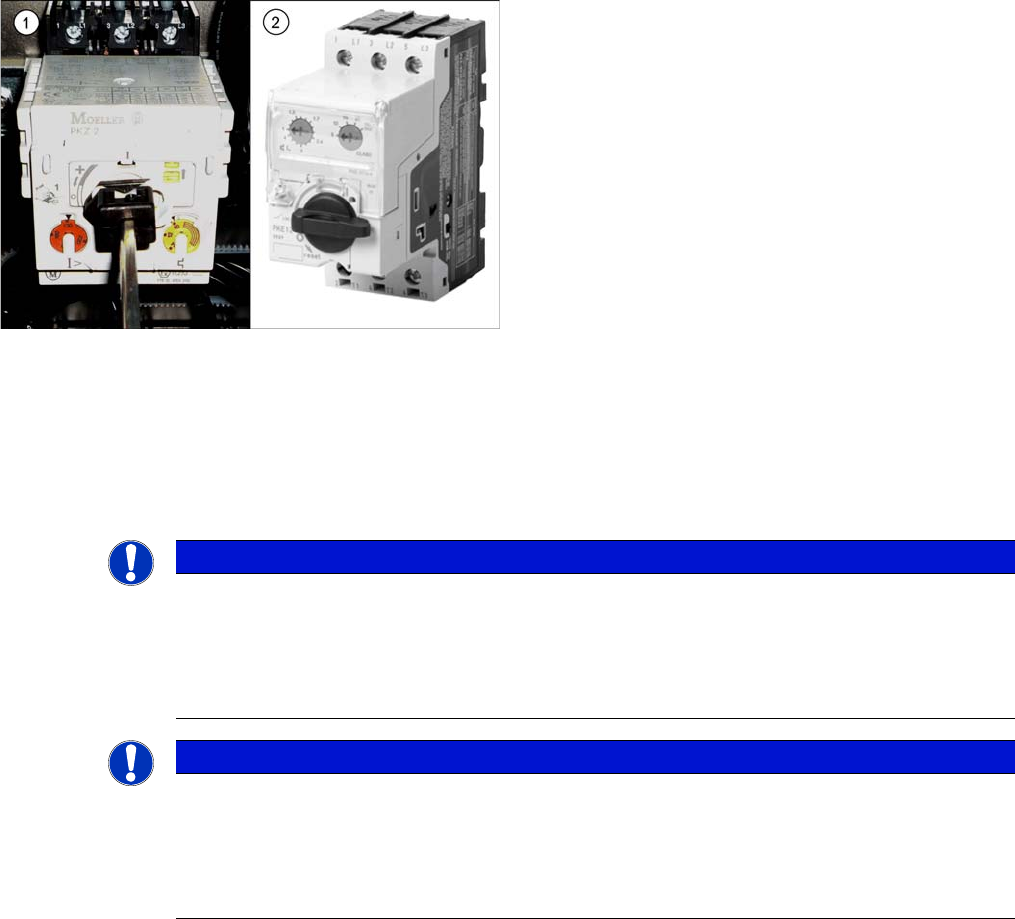

1. Motorschutzschalter – alte Version mit Motorschutz-
Auslöserblock
2. Motorschutzschalter – neue Version ohne Motor-
schutz-Auslöserblock
HINWEIS
Alte Version [00342494-xx]
Diese Version des Motorschutzschalters ist abgekündigt und muss ggf. gegen die neue Version
"Motorschutzschalter PKE32/XTU-32 komplett 3polig“ [03098183-xx] getauscht werden.
► Lesen Sie dazu auch Abschnitt "3.2.10.3 Motorschutzschalter PKE32/XTU-32 tauschen
[03098183-xx]" [ ➙ 50].
HINWEIS
Motorschutz-Auslöseblock
Zum Motorschutzschalter gehört der passende Motorschutz-Auslöseblock.
► Für den Tausch des Motorschutz-Auslöseblocks lesen Sie Abschnitt "3.2.10.2 Motor-
schutz-Auslöserblock (PKZ2) tauschen" [➙48]. Achten Sie insbesondere auf die richtigen
Einstellungen.
