Servicearbeiten Elektrik 3.2.10 Motorschutzschalte r/Motorschutz-Auslöserblock ta uschen 48 Serviceanleitung SIPLACE SX4/DX4 3.2.10.2 3 . 2 . 1 0 . 2 M o t o r s c h u t z - A u s lö s e r b lo c k ( P K Z 2 ) t a u s c …
Servicearbeiten
3.2.10 Motorschutzschalter/Motorschutz-Auslöserblock tauschen Elektrik
Serviceanleitung SIPLACE SX4/DX4 47
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Lösen Sie alle Verbindungen zum Motorschutzschalter. Markieren Sie sich ggf. deren Position, um
diese später wieder eindeutig zuordnen zu können.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.

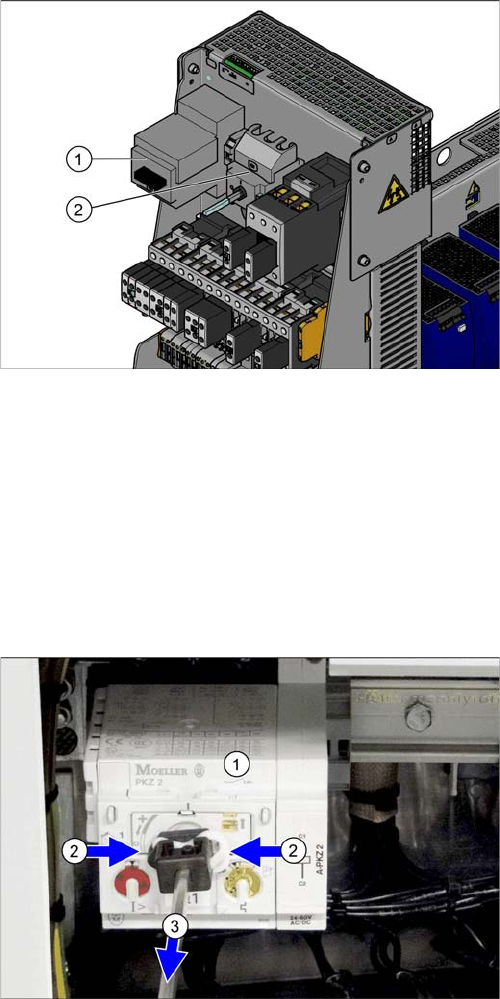

Motorschutz- und Hauptschalter (am Beispiel US-Versi-
on)
1. Motorschutzschalter
2. Hauptschalter (nur US-Version)
Bei Nicht-US-Versionen fungiert der Motorschutzschalter
zusätzlich als Hauptschalter.
► Entfernen Sie die Stange, welche den
Motorschutzschalter (1) mit dem äußeren Haupt-
schaltergriff verbindet. Drücken Sie dazu die weißen
Kunststoffklammern zusammen (2) und ziehen Sie
die Stange ab (3).
► Nehmen Sie den Motorschutzschalter von der Schie-
ne ab.
Servicearbeiten
Elektrik 3.2.10 Motorschutzschalter/Motorschutz-Auslöserblock tauschen
48 Serviceanleitung SIPLACE SX4/DX4
3.2.10.2
3.2.10.2 Motorschutz-Auslöserblock (PKZ2) tauschen
Motorschutz-Auslöserblock (PKZ2) tauschen
Teile, Hilfsmittel und Werkzeug
Bei Versorgungsspannungen von 3x208 V~ und 3x230 V~ muss der Motorschutz-Auslöserblock ZM-32-
PKZ2 [00342496-xx] verwendet werden.
▪ Motorschutz-Auslöserblock ZM-16-PKZ2 [00342495-xx] (Standard)
▪ Motorschutz-Auslöserblock ZM-32-PKZ2 [00342496-xx] (US-Version)
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].

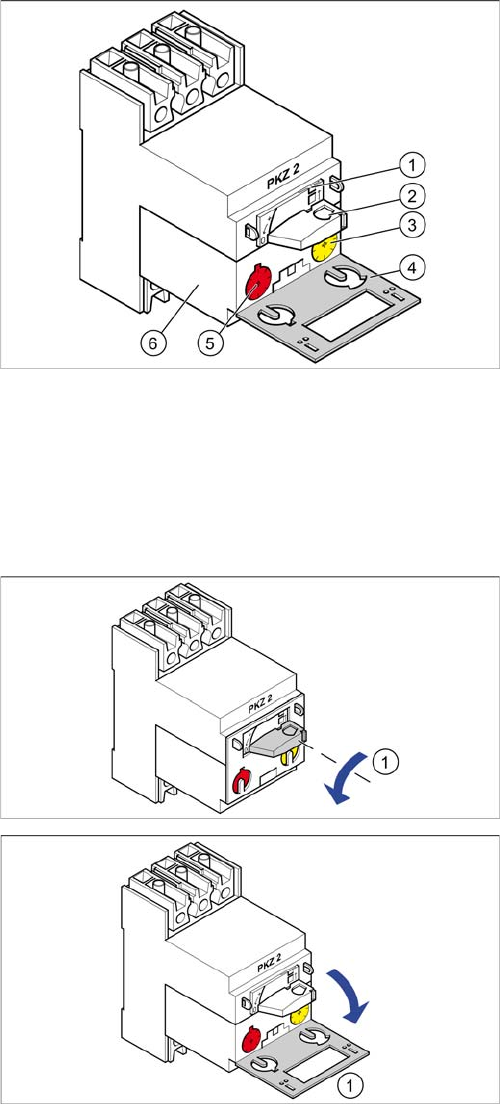

Motorschutzschalter
1. Sicherungslasche
2. Drehschalter
3. Auslöseschwelle für den Überstrom (gelbe Einstell-
scheibe)
4. Schutzklappe
5. Auslöseschwelle für den Kurzschlussstrom (rote Ein-
stellscheibe)
6. Motorschutz-Auslöserblock
► Drehen Sie Schalter (1) im Gegenuhrzeigersinn in
Stellung "0"
► Klappen Sie die Schutzklappe (1) auf.
Servicearbeiten
3.2.10 Motorschutzschalter/Motorschutz-Auslöserblock tauschen Elektrik
Serviceanleitung SIPLACE SX4/DX4 49
Einbau
Einstellungen des Motorschutz-Auslöseblocks
► Prüfen Sie die Auslöseschwelle für den Überstrom (gelbe Einstellscheibe).
► Prüfen Sie die Auslöseschwelle für den Kurzschlussstrom (rote Einstellscheibe).
► Setzen Sie den Motorschutz-Auslöserblock ein.
► Schieben Sie die gelbe Sicherungslasche nach unten.
► Schließen Sie die graue Schutzklappe.
► Drehen Sie den Drehschalter im Uhrzeigersinn bis zum Anschlag.
► Schieben Sie die gelbe Sicherungslasche (1) mit
dem Schraubendreher nach oben.
► Ziehen Sie den Motorschutz-Auslöserblock (1) her-
aus.
Motorschutz-
Auslöseblock
Gelbe Einstellscheibe
für Überstrom-
Auslöseschwelle
Rote Einstellscheibe
für Kurzschlussstrom-
Auslöseschwelle
X-Serie/SX4/DX4 bei 3x110V~ +/-5%
(US Version)
ZM-32-PKZ2 24 A 375 A
X-Serie/SX4/DX4 bei 3x230V~ +/-5% ZM-16-PKZ2 16 A 200 A
