Servicearbeiten
Elektrik 3.2.11 Schützsicherheitskombination tauschen [00358268-xx]
52 Serviceanleitung SIPLACE SX4/DX4
3.2.11
3.2.11 Schützsicherheitskombination tauschen [00358268-xx]
Schützsicherheitskombination tauschen [00358268-xx]
Teile, Hilfsmittel und Werkzeug
▪ Schützsicherheitskombination 3TK28 25 [00358268-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Lösen Sie alle Verbindungen zur Schützsicherheitskombination. Markieren Sie sich ggf. deren Po-
sition, um diese später wieder eindeutig zuordnen zu können.
► Nehmen Sie die Schützsicherheitskombination von der Schiene ab. Drücken Sie diese dazu leicht
von oben und kippen Sie diese.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.

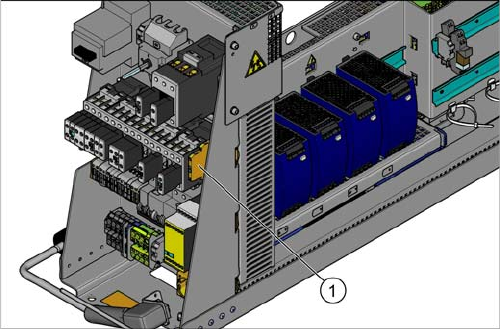

1. Schützsicherheitskombination
Servicearbeiten
3.2.12 Ausgangskoppelglied (K7) tauschen [03065954-xx] Elektrik
Serviceanleitung SIPLACE SX4/DX4 53
3.2.12
3.2.12 Ausgangskoppelglied (K7) tauschen [03065954-xx]
Ausgangskoppelglied (K7) tauschen [03065954-xx]
Teile, Hilfsmittel und Werkzeug
▪ Ausgangskoppelglied 24V AC/DC 1W [03065954-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Lösen Sie alle Verbindungen zum Ausgangskoppelglied. Markieren Sie sich ggf. deren Position, um
diese später wieder eindeutig zuordnen zu können.
► Nehmen Sie das Ausgangskoppelglied von der Schiene ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
1. Ausgangskoppelglied
Servicearbeiten
Elektrik 3.2.13 Steckdose tauschen [00375320-xx]
54 Serviceanleitung SIPLACE SX4/DX4
3.2.13
3.2.13 Steckdose tauschen [00375320-xx]
Steckdose tauschen [00375320-xx]
Teile, Hilfsmittel und Werkzeug
▪ Steckdose schienenmont. SD-D/SC/LA/GY [00375320-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Lösen Sie alle Verbindungen zur Steckdose. Markieren Sie sich ggf. deren Position, um diese später
wieder eindeutig zuordnen zu können.
► Nehmen Sie die Steckdose von der Schiene ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
1. Steckdose
