Servicearbeiten 3.2.14 SP-Verteilerbaugruppe (A10) tau schen [03076607-xx] El ektrik Serviceanleitung SIPLACE SX4/DX4 55 3.2.14 3 . 2 . 1 4 S P - V e r t e ile r b a u g r u p p e ( A 1 0 ) t a u s c h e n [ 0 3 0 7 6 6 …
Servicearbeiten
Elektrik 3.2.13 Steckdose tauschen [00375320-xx]
54 Serviceanleitung SIPLACE SX4/DX4
3.2.13
3.2.13 Steckdose tauschen [00375320-xx]
Steckdose tauschen [00375320-xx]
Teile, Hilfsmittel und Werkzeug
▪ Steckdose schienenmont. SD-D/SC/LA/GY [00375320-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Lösen Sie alle Verbindungen zur Steckdose. Markieren Sie sich ggf. deren Position, um diese später
wieder eindeutig zuordnen zu können.
► Nehmen Sie die Steckdose von der Schiene ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.

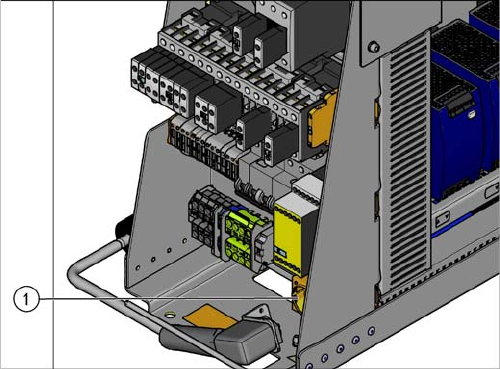

1. Steckdose
Servicearbeiten
3.2.14 SP-Verteilerbaugruppe (A10) tauschen [03076607-xx] Elektrik
Serviceanleitung SIPLACE SX4/DX4 55
3.2.14
3.2.14 SP-Verteilerbaugruppe (A10) tauschen [03076607-xx]
SP-Verteilerbaugruppe (A10) tauschen [03076607-xx]
Teile, Hilfsmittel und Werkzeug
▪ SP-Verteilerbaugruppe [03076607-xx]
▪ 12x Feinsicherung 5x20/T6,3A/Keramik [03010626-xx] (Im Lieferumfang enthalten – siehe Maschi-
nen-Servicebox)
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Lösen Sie die Befestigungsschrauben der Gitterabdeckung über der SP-Verteilerbaugruppe und
nehmen Sie die Gitterabdeckung ab.
► Lösen Sie alle elektrischen Verbindungen zur SP-Verteilerbaugruppe. Markieren Sie sich deren Po-
sitionen um diese später wieder eindeutig zuordnen zu können.
► Lösen Sie die Befestigungsschrauben der SP-Verteilerbaugruppe und nehmen Sie diese ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.

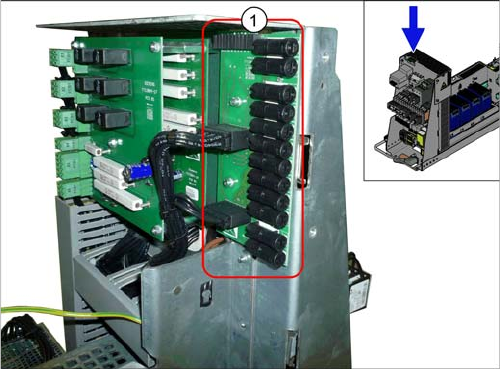

1. SP-Verteilerbaugruppe (A10)
Servicearbeiten
Elektrik 3.2.15 Feinsicherung tauschen (F40 bis F51) [03010626-xx]
56 Serviceanleitung SIPLACE SX4/DX4
3.2.15
3.2.15 Feinsicherung tauschen (F40 bis F51) [03010626-xx]
Feinsicherung tauschen (F40 bis F51) [03010626-xx]
Teile, Hilfsmittel und Werkzeug
▪ Feinsicherung 6.3A T / 150 VDC [03010626-xx]
Übersicht
Ausbau
► Drehen Sie den Sicherungshalter mit einem geeignetem Schraubendreher aus der Fassung.
► Entnehmen Sie die alte Feinsicherung aus dem Sicherungshalter und tauschen Sie diese durch eine
neue Feinsicherung gleichen Typs.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
Sehen Sie dazu auch...
5.2.1 Übersicht Elektrik [ ➙ 229]
HINWEIS
Sicherungen
Ein Satz Sicherungen für die Stromversorgung wird bei der Auslieferung dem Beipack zur Ma-
schine beigelegt bzw. befindet sich in der Stromversorgung.

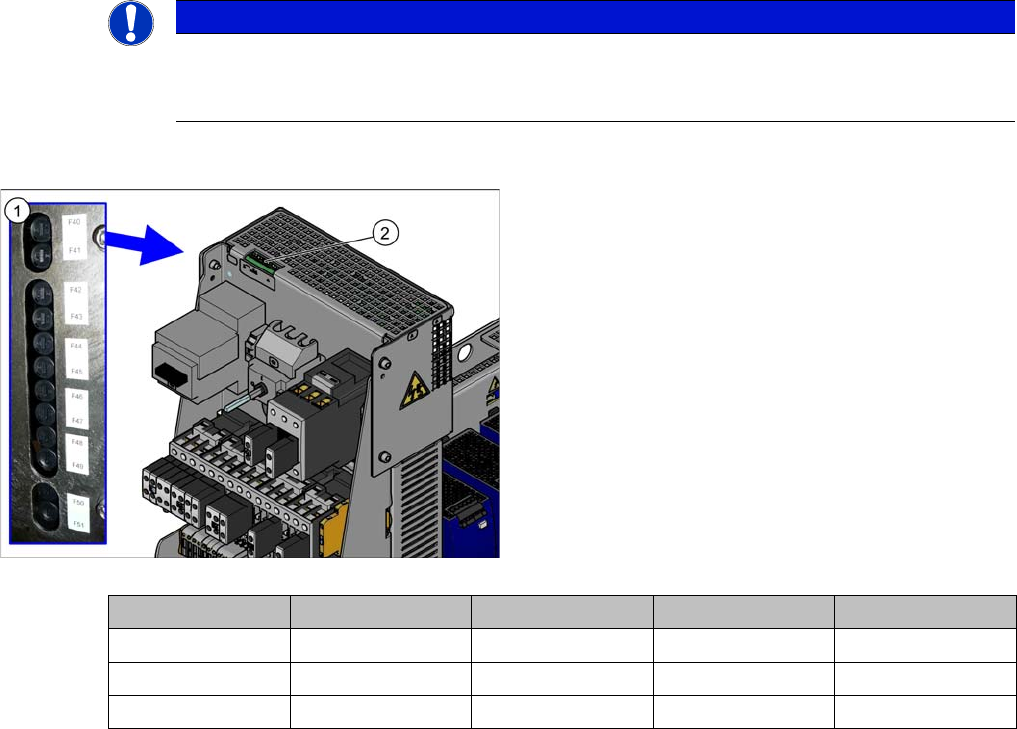

1. Feinsicherungen F40 bis F51
2. LED D40 bis D51
Die LEDs zeigen die Betriebsbereitschaft der einzelnen
Feinsicherungen.
Spannung Portal 1 Portal 2 Portal 3 Portal 4
+150 V F40 F42 F43 F41
+42 V F44 F46 F47 F45
+24 V F48 F50 F51 F49
