Servicearbeiten Steuerung 3.3.5 Monitor tauschen [03078913-xx] 62 Serviceanleitung SIPLACE SX4/DX4 3.3.5 3 . 3 . 5 M o n it o r t a u s c h e n [ 0 3 0 7 8 9 1 3 - x x ] Monitor tauschen [03078913-xx] Teile, Hilfsmittel …
Servicearbeiten
3.3.4 Speichererweiterung BoxPC tauschen [03086337-xx] Steuerung
Serviceanleitung SIPLACE SX4/DX4 61
3.3.4
3.3.4 Speichererweiterung BoxPC tauschen [03086337-xx]
Speichererweiterung BoxPC tauschen [03086337-xx]
Teile, Hilfsmittel und Werkzeug
▪ Arbeitsspeicher SO-DIMM DDR2 667, 1024 MB [03086337-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Bauen Sie den BoxPC aus der Maschine aus.
(Siehe Steuerrechner BoxPC tauschen [03084494-xx])
► Lösen Sie die beiden Befestigungsschrauben der Abdeckung des BoxPC und öffnen Sie diese.
► Lösen Sie die Verriegelung auf beiden Seiten der Speichererweiterung und nehmen Sie die Spei-
chererweiterung heraus.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Sehen Sie dazu auch...
3.3.2 CAN-Karte tauschen [03079973-xx] [ ➙ 59]
3.3.1 Steuerrechner BoxPC tauschen [ ➙ 57]

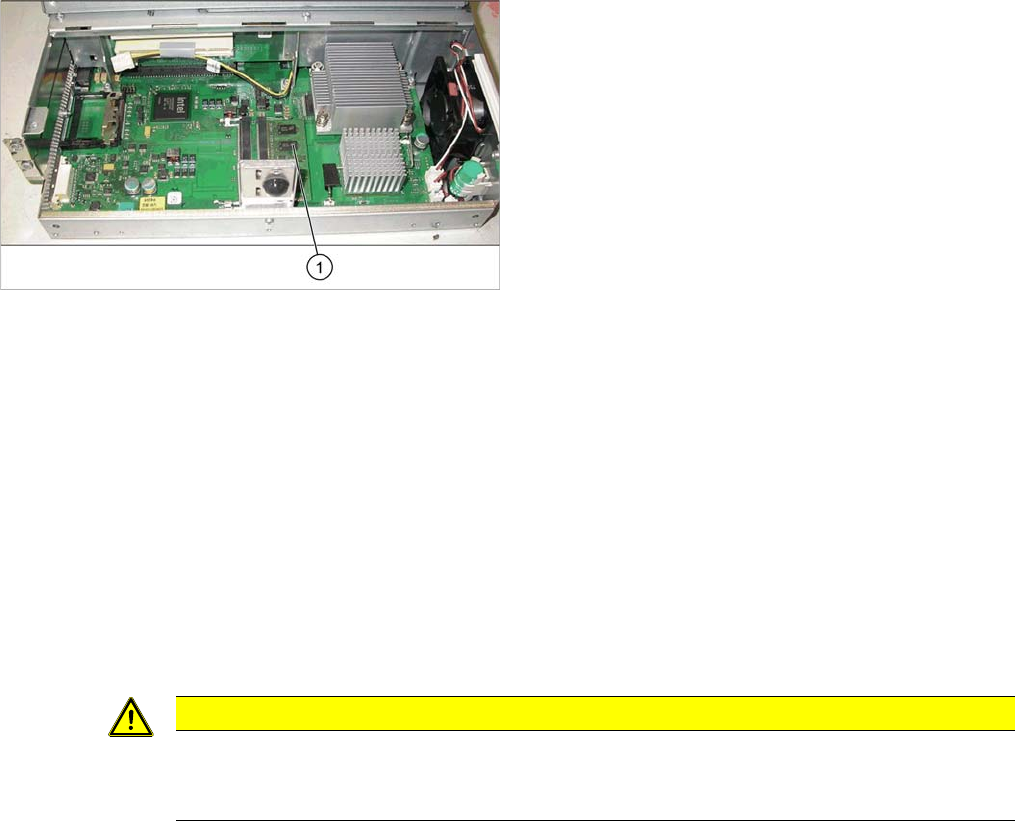

1. Speichererweiterung
VORSICHT
Einbauhinweise
► Achten Sie darauf die Speichererweiterung richtig herum einzusetzen. Die neue Speiche-
rerweiterung muss fühlbar in die Halterungen einrasten.
Servicearbeiten
Steuerung 3.3.5 Monitor tauschen [03078913-xx]
62 Serviceanleitung SIPLACE SX4/DX4
3.3.5
3.3.5 Monitor tauschen [03078913-xx]
Monitor tauschen [03078913-xx]
Teile, Hilfsmittel und Werkzeug
▪ Monitor SCD1520-TDC [03078913-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Lösen Sie alle Anschlüsse zum Monitor. Markieren Sie sich ggf. deren Position, um diese später wie-
der eindeutig zuordnen zu können.
► Lockern Sie die obere und untere Befestigungsschraube der Monitor-Halterung an der Maschine
und heben Sie den Monitor mit der Halterung aus den Schlüssellöchern heraus.
► Lösen Sie die vier Befestigungsschrauben des Monitors an der Monitorhalterung. Die Monitorhalte-
rung wird für die Montage des neuen Monitors benötigt.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.

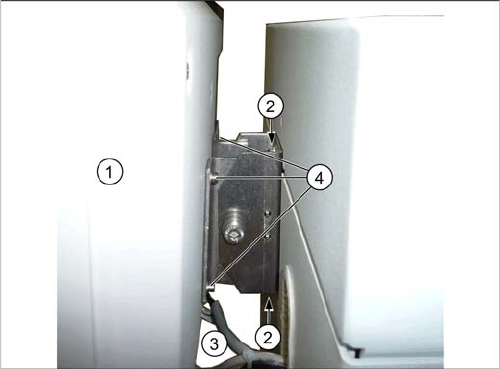

1. Monitor
2. Befestigungsschrauben der Monitor-Halterung an
der Maschine
3. Anschlüsse des Monitors
4. Befestigungsschrauben des Monitors an der Halte-
rung
Servicearbeiten
3.4.1 Pneumatik-Übersicht Pneumatik
Serviceanleitung SIPLACE SX4/DX4 63
3.4
3.4 Pneumatik
Pneumatik
Pneumatik - Passende Blindstopfen verwenden
3.4.1
3.4.1 Pneumatik-Übersicht
Pneumatik-Übersicht
Die Pneumatik ist an den Stellplätzen 1, 3 und 4 hinter den Seitenverkleidungen untergebracht.
VORSICHT
Druckluftversorgung abschalten
Bei allen Arbeiten an der Pneumatik muss die Maschine von der Druckluftversorgung getrennt
werden.
VORSICHT
Passende Blindstopfen verwenden
► Verwenden Sie in der gesamten Maschine nur Blindstopfen, welche auch zum Hersteller
des Druckluftanschlusses passen. Andernfalls kann ein fester Sitz der Stopfen nicht
gewährleistet werden.
► Wir empfehlen die Verwendung von Blindstopfen der Firma Festo.
1. Stellplatz 3, hinter der Seitenverkleidung: Elmo-Blo-
wer mit Elektrik, Kühlluftfilter
2. Stellplatz 4, hinter der Seitenverkleidung
3. Proportionalregler für Portalgruppe Bestückköpfe
BB1/BB2
1. Stellplatz 1, hinter der Seitenverkleidung: Anschluss-
kupplung, Haupthahn mit Druckluftfilter, Druckluftan-
zeigen
2. Stellplatz 1, unten im Maschinenrahmen: Druckluft-
anschluss für Portalkabelschlepp und für Option Va-
kuumpumpe
3. 5/2 Wegeventil [03062277-xx]
Hauptventil (X59) für PPW, Einzug, Transport
4. 5/2 Magnetventil [00344974-xx]
Sicherheitsventil (X60) für Gurtschneider
5. Druckregler [03062103-xx]
