3.4.1 Pneumatik-Übersicht Pneumatik

Serviceanleitung SIPLACE SX4/DX4 63

3.4

3.4 Pneumatik

Pneumatik

Pneumatik - Passende Blindstopfen verwenden

3.4.1

3.4.1 Pneumatik-Übersicht

Pneumatik-Übersicht

Die Pneumatik ist an den Stellplätzen 1, 3 und 4 hinter den Seitenverkleidungen untergebracht.

VORSICHT

Druckluftversorgung abschalten

Bei allen Arbeiten an der Pneumatik muss die Maschine von der Druckluftversorgung getrennt

werden.

VORSICHT

Passende Blindstopfen verwenden

► Verwenden Sie in der gesamten Maschine nur Blindstopfen, welche auch zum Hersteller

des Druckluftanschlusses passen. Andernfalls kann ein fester Sitz der Stopfen nicht

gewährleistet werden.

► Wir empfehlen die Verwendung von Blindstopfen der Firma Festo.

1. Stellplatz 3, hinter der Seitenverkleidung: Elmo-Blo-

wer mit Elektrik, Kühlluftfilter

2. Stellplatz 4, hinter der Seitenverkleidung

3. Proportionalregler für Portalgruppe Bestückköpfe

BB1/BB2

1. Stellplatz 1, hinter der Seitenverkleidung: Anschluss-

kupplung, Haupthahn mit Druckluftfilter, Druckluftan-

zeigen

2. Stellplatz 1, unten im Maschinenrahmen: Druckluft-

anschluss für Portalkabelschlepp und für Option Va-

kuumpumpe

3. 5/2 Wegeventil [03062277-xx]

Hauptventil (X59) für PPW, Einzug, Transport

4. 5/2 Magnetventil [00344974-xx]

Sicherheitsventil (X60) für Gurtschneider

5. Druckregler [03062103-xx]

Servicearbeiten

Pneumatik 3.4.2 Abdichten von Schraubverbindungen

64 Serviceanleitung SIPLACE SX4/DX4

3.4.2

3.4.2 Abdichten von Schraubverbindungen

Abdichten von Schraubverbindungen

3.4.3

3.4.3 Untere Seitenverkleidung demontieren

Untere Seitenverkleidung demontieren

HINWEIS

Abdichten von Schraubverbindungen

Werden Druckluft-Schraubverbindungen gelöst, dann müssen diese anschließend wieder ab-

gedichtet werden. Verwenden Sie in jedem Fall die selbe Dichttechnik wie vor dem Ausbau.

Es gibt mehrere Dichttechniken:

► Dichtring (Gummi oder Kunststoff)

Diese werden entweder mitgeliefert oder es werden die zuvor verwendeten eingebaut.

Prüfen Sie die Dichtringe auf Beschädigungen.

► Dichtmittel

Hier gibt es mehrere Varianten:

Loctite 567 [03097172-xx] und Loctite 55 [03092492-xx] – Nach dem Lösen der Verbindung

muss das Gewinde gereinigt und mit Loctite abgedichtet werden. Der Dichtfaden von Loc-

tite 55 muss in Gewinderichtung aufgebracht werden.

Darüber hinaus kann sich ein Dichtmittel bereits auf dem Gewinde befinden.

Für die meisten Arbeiten an der Pneumatik ist es notwen-

dig die untere Seitenverkleidung zu demontieren.

► Lösen Sie die 6 Befestigungsschrauben der Seiten-

verkleidung in der Reihenfolge (1) bis (4) und neh-

men Sie diese ab. Halten Sie die Seitenverkleidung

während des Abschraubens fest, so dass diese nicht

herunterfallen kann.

► Ziehen Sie die Seitenverkleidung vorsichtig heraus.

Servicearbeiten

3.4.4 Druckregler tauschen (Stellplatz 1) [03062103-xx] Pneumatik

Serviceanleitung SIPLACE SX4/DX4 65

3.4.4

3.4.4 Druckregler tauschen (Stellplatz 1) [03062103-xx]

Druckregler tauschen (Stellplatz 1) [03062103-xx]

Teile, Hilfsmittel und Werkzeug

▪ Druckregler G1/2 Mod112 (34203054) [03062103-xx]

▪ Dichtmasse

Übersicht

Ausbau

► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die

Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten

zu tun ist..." [ ➙ 12].

► Lösen Sie die Befestigungsschrauben der Seitenverkleidung und nehmen Sie diese ab. (Siehe

"3.4.3 Untere Seitenverkleidung demontieren" [ ➙ 64])

► Lösen Sie die Schraubschelle oben und unten am Druckregler.

► Nehmen Sie den Druckregler vorsichtig ab.

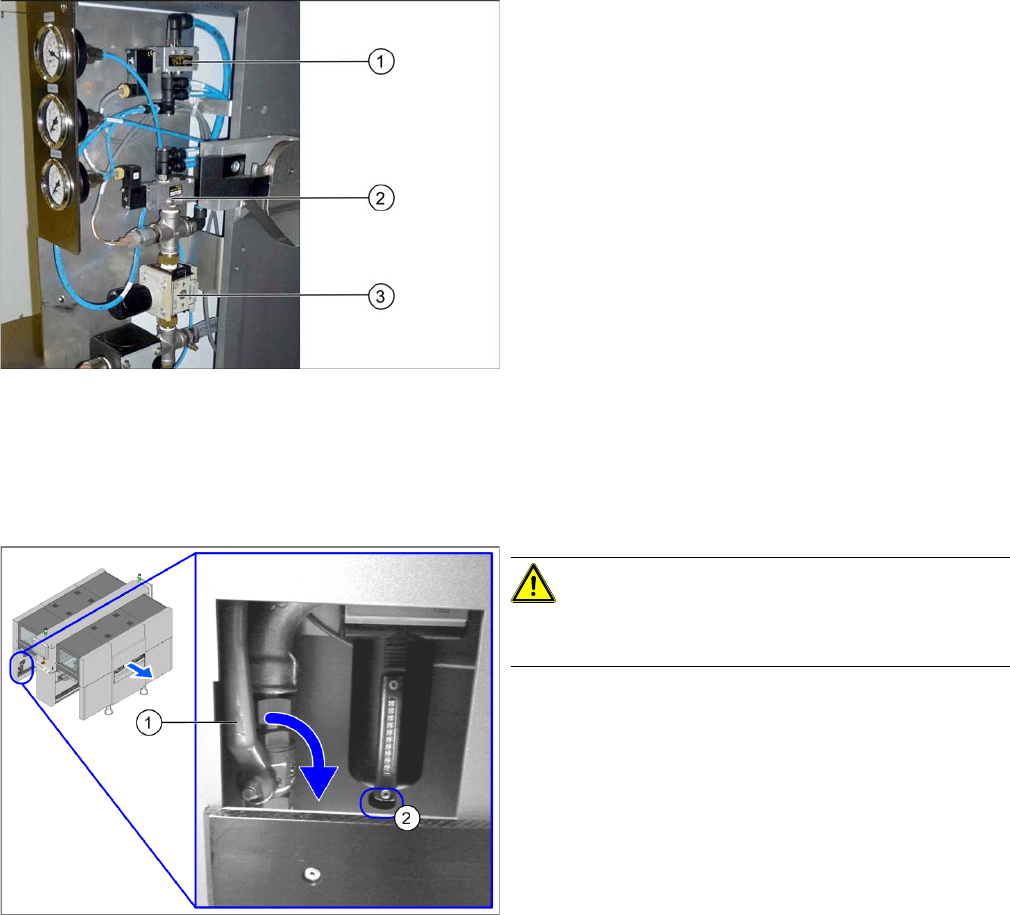

1. Hauptventil

2. Sicherheitsventil

3. Druckregler

VORSICHT!

Bei allen Arbeiten an der Pneumatik muss die Druckluft-

versorgung abgeschaltet werden.

► Drehen Sie den Hebel (1) für die Druckluftzufuhr

nach unten, bis er in der Waagrechten steht.

► Drehen Sie die Schraube (2) am Eingangsfilter auf

um das System zu entlüften.

► Alle Manometer müssen auf Null stehen.
