Servicearbeiten 3.4.4 Druckregler tauschen (Stellplatz 1 ) [03062103-xx] Pneumatik Serviceanleitung SIPLACE SX4/DX4 65 3.4.4 3 . 4 . 4 D r u c k r e g le r t a u s c h e n ( S t e llp la t z 1 ) [ 0 3 0 6 2 1 0 3 - x x ]…
Servicearbeiten
Pneumatik 3.4.2 Abdichten von Schraubverbindungen
64 Serviceanleitung SIPLACE SX4/DX4
3.4.2
3.4.2 Abdichten von Schraubverbindungen
Abdichten von Schraubverbindungen
3.4.3
3.4.3 Untere Seitenverkleidung demontieren
Untere Seitenverkleidung demontieren
HINWEIS
Abdichten von Schraubverbindungen
Werden Druckluft-Schraubverbindungen gelöst, dann müssen diese anschließend wieder ab-
gedichtet werden. Verwenden Sie in jedem Fall die selbe Dichttechnik wie vor dem Ausbau.
Es gibt mehrere Dichttechniken:
► Dichtring (Gummi oder Kunststoff)
Diese werden entweder mitgeliefert oder es werden die zuvor verwendeten eingebaut.
Prüfen Sie die Dichtringe auf Beschädigungen.
► Dichtmittel
Hier gibt es mehrere Varianten:
Loctite 567 [03097172-xx] und Loctite 55 [03092492-xx] – Nach dem Lösen der Verbindung
muss das Gewinde gereinigt und mit Loctite abgedichtet werden. Der Dichtfaden von Loc-
tite 55 muss in Gewinderichtung aufgebracht werden.
Darüber hinaus kann sich ein Dichtmittel bereits auf dem Gewinde befinden.
Für die meisten Arbeiten an der Pneumatik ist es notwen-
dig die untere Seitenverkleidung zu demontieren.
► Lösen Sie die 6 Befestigungsschrauben der Seiten-
verkleidung in der Reihenfolge (1) bis (4) und neh-
men Sie diese ab. Halten Sie die Seitenverkleidung
während des Abschraubens fest, so dass diese nicht
herunterfallen kann.
► Ziehen Sie die Seitenverkleidung vorsichtig heraus.
Servicearbeiten
3.4.4 Druckregler tauschen (Stellplatz 1) [03062103-xx] Pneumatik
Serviceanleitung SIPLACE SX4/DX4 65
3.4.4
3.4.4 Druckregler tauschen (Stellplatz 1) [03062103-xx]
Druckregler tauschen (Stellplatz 1) [03062103-xx]
Teile, Hilfsmittel und Werkzeug
▪ Druckregler G1/2 Mod112 (34203054) [03062103-xx]
▪ Dichtmasse
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Lösen Sie die Befestigungsschrauben der Seitenverkleidung und nehmen Sie diese ab. (Siehe
"3.4.3 Untere Seitenverkleidung demontieren" [ ➙ 64])
► Lösen Sie die Schraubschelle oben und unten am Druckregler.
► Nehmen Sie den Druckregler vorsichtig ab.
1. Hauptventil
2. Sicherheitsventil
3. Druckregler
VORSICHT!
Bei allen Arbeiten an der Pneumatik muss die Druckluft-
versorgung abgeschaltet werden.
► Drehen Sie den Hebel (1) für die Druckluftzufuhr
nach unten, bis er in der Waagrechten steht.
► Drehen Sie die Schraube (2) am Eingangsfilter auf
um das System zu entlüften.
► Alle Manometer müssen auf Null stehen.
Servicearbeiten
Pneumatik 3.4.5 Proportionalregler tauschen (Stellplatz 4) [03065425-xx]
66 Serviceanleitung SIPLACE SX4/DX4
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
3.4.5
3.4.5 Proportionalregler tauschen (Stellplatz 4) [03065425-xx]
Proportionalregler tauschen (Stellplatz 4) [03065425-xx]
Teile, Hilfsmittel und Werkzeug
▪ Proportionalregler Sentronic-D DN8 SUBB1/4 10 bar [03065425-xx]
▪ Adapterplatte Propventil [03082780-xx] (Dichtung)
▪ ISO4762-M4x70-A2-70 [03082432-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
VORSICHT
Einbauhinweise
► Dichten Sie das Druckluftsystem mit Dichtmasse ab. Beachten Sie dazu auch die Hinweise
im Abschnitt "3.4.2 Abdichten von Schraubverbindungen" [ ➙ 64].
HINWEIS
Parameter
Der Proportionalregler wird mit den aktuellen Parametern vorprogrammiert geliefert. Eine
nachträgliche Programmierung ist nicht möglich.

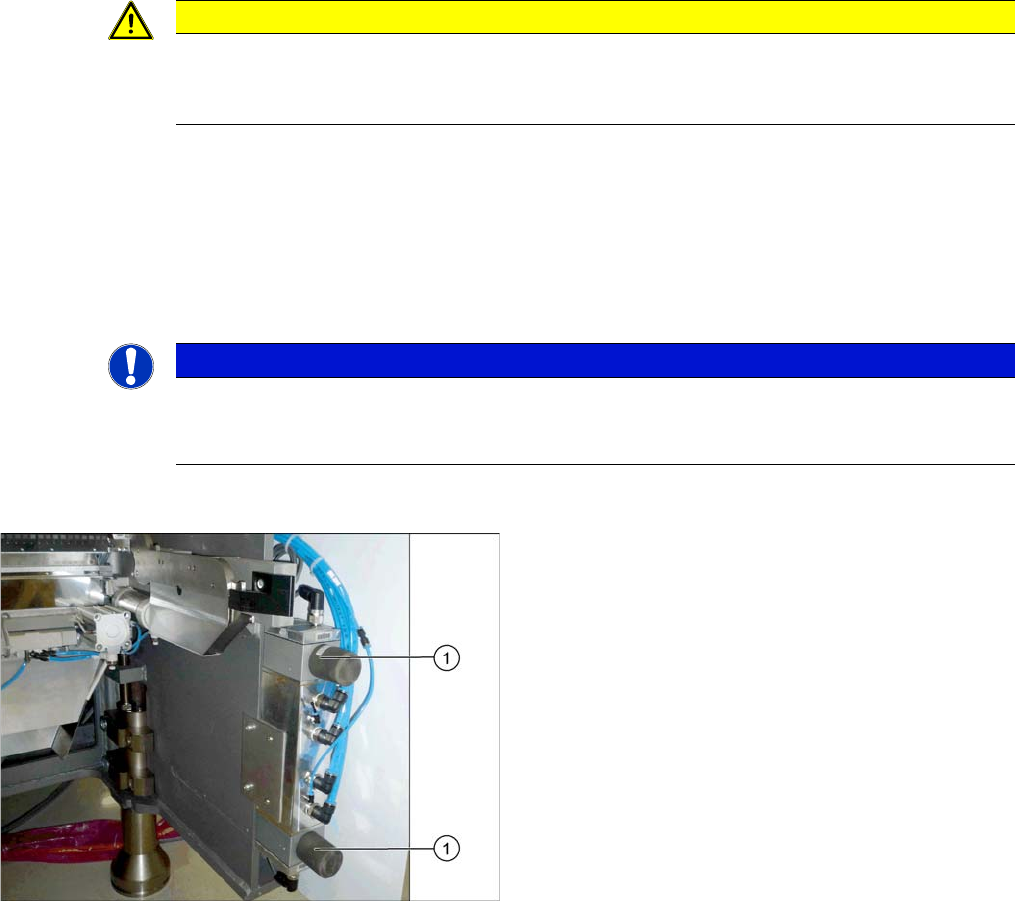

1. Proportionalregler oben und unten
