Servicearbeiten
Pneumatik 3.4.8 Vorschaltelektronik ELMO-Blower tauschen [03006517-xx]
70 Serviceanleitung SIPLACE SX4/DX4
3.4.8
3.4.8 Vorschaltelektronik ELMO-Blower tauschen [03006517-xx]
Vorschaltelektronik ELMO-Blower tauschen [03006517-xx]
Teile, Hilfsmittel und Werkzeug
▪ Vorschaltelektronik ELMO-Blower [03006517-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Lösen Sie die Befestigungsschrauben der Seitenverkleidung und nehmen Sie diese ab. (Siehe
"3.4.3 Untere Seitenverkleidung demontieren" [ ➙ 64])
► Lösen Sie alle elektrischen Anschlüsse zur Elmo-Blower-Elektrik. Markieren Sie sich ggf. deren Po-
sition, so dass Sie diese später wieder eindeutig zuordnen können.
► Lösen Sie die Befestigungsschrauben der Elmo-Blower-Elektrik und nehmen Sie diese ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
1. Elmo-Blower-Elektrik
2. Elmo-Blower
3. Kühlluftfilter
Der ELMO-Blower befindet sich an Stellplatz 3 hinter der
Seitenverkleidung.
VORSICHT!
Bei allen Arbeiten an der Pneumatik muss die Druckluft-
versorgung abgeschaltet werden.
► Drehen Sie den Hebel (1) für die Druckluftzufuhr
nach unten, bis er in der Waagrechten steht.
► Drehen Sie die Schraube (2) am Eingangsfilter auf
um das System zu entlüften.
► Alle Manometer müssen auf Null stehen.
Servicearbeiten
3.5.1 Inkrementalgeber X-Achse tauschen [03020588-xx] Portale
Serviceanleitung SIPLACE SX4/DX4 71
3.5
3.5 Portale
Portale
3.5.1
3.5.1 Inkrementalgeber X-Achse tauschen [03020588-xx]
Inkrementalgeber X-Achse tauschen [03020588-xx]
Teile, Hilfsmittel und Werkzeug
▪ Lesekopf MS22.74 X/Y 677mm [03090201-xx] (Ersetzt: [03020588-xx])
Übersicht
Steckverbindungen
HINWEIS
Kopfinterface
Der neue Lesekopf für die X-Achse „Lesekopf MS22.74 X/Y 677mm“ [03090201-xx] kann nur
mit einem "Kopfinterface" ab FS05 [03055067-05] verbaut werden.
Der Lesekopf kann nur zusammen mit einem neuen "Massband X-Achse SX4“ [03092558-xx]
eingesetzt werden. Wird ein alter Lesekopf auf die neue Version MS22 hochgerüstet, dann
muss auch der Maßstab getauscht werden.
1. Vision-Board
2. Bestückkopf am Portal
3. Kopf-Interface
4. Kabel von Temperatursensor und Inkrementalgeber
X-Achse zum Kopf-Interface
5. Inkrementalgeber X-Achse
6. Temperatursensor
Baugruppe Portal Platine Anschlüsse
Inkrementalgeber der
X-Achse
Portal 1 Kopf-Interface
[03055068-xx]
X15ac (Portal 1)
X15bc (Portal 2)
X15cc (Portal 3)
X15dc (Portal 4)
Servicearbeiten
Portale 3.5.1 Inkrementalgeber X-Achse tauschen [03020588-xx]
72 Serviceanleitung SIPLACE SX4/DX4
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Lösen Sie die Steckverbindung des Inkrementalgebers vom Kopf-Interface.
► Fädeln Sie das Anschlusskabel bis zum Inkrementalgeber (2) aus.
► Lösen Sie die drei Befestigungsschrauben (3) am Inkrementalgeber (2) der X-Achse und nehmen
Sie den Inkrementalgeber vorsichtig heraus.
Einbau

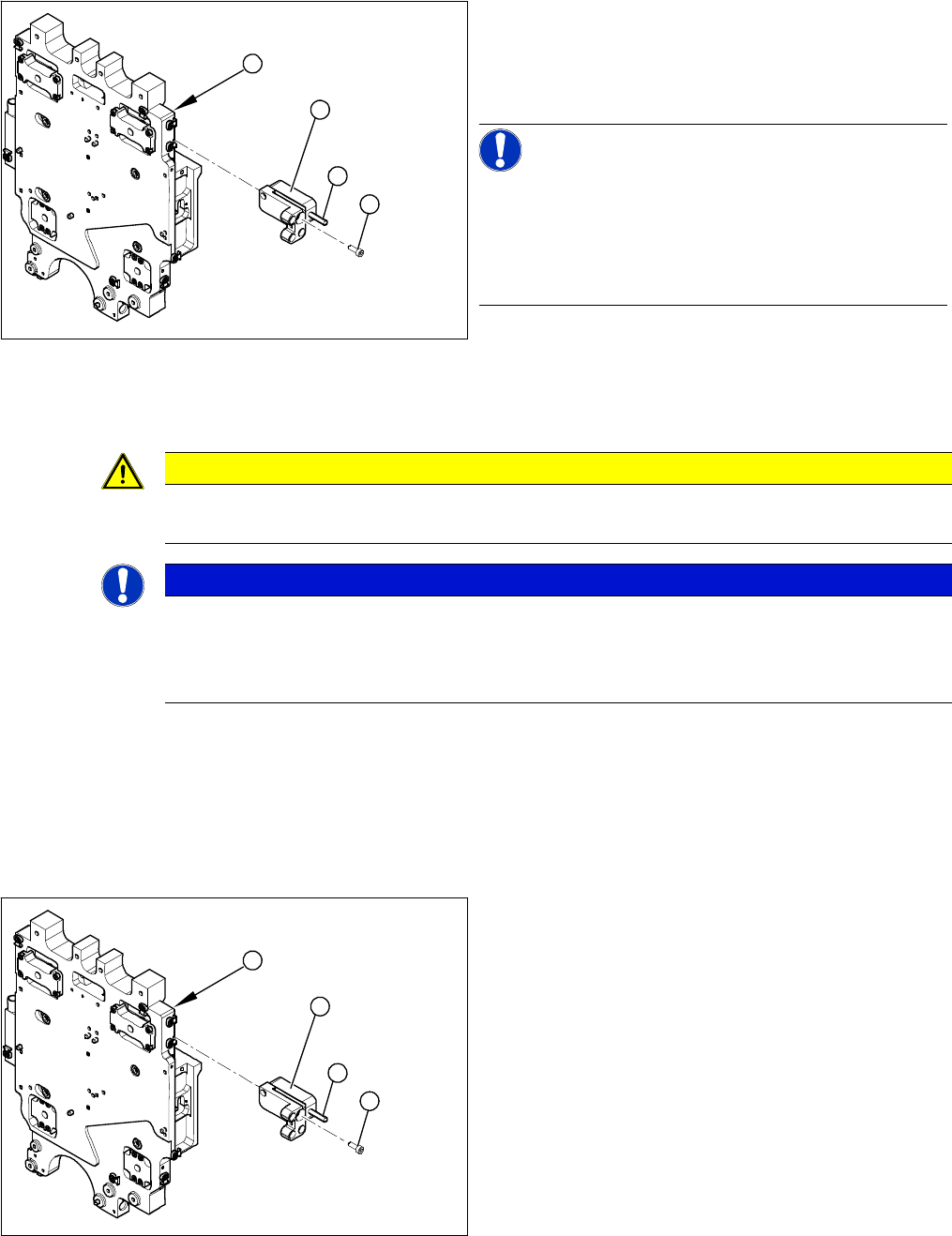

1. Kopfplatte – Vorderansicht
2. Inkrementalgeber
3. 3 x Befestigungsschrauben
4. Madenschraube (mit Loctite Nr. 241 gesichert)
HINWEIS!
Madenschraube am Inkrementalgeber
Ist der Inkrementalgeber an die Kopfplatte eines CFK 04
oder 06 Portals montiert, ist die Madenschraube ohne
Funktion. Sie dürfen diese Madenschraube nicht lösen
oder einschrauben.
3
4
1
2
VORSICHT
HF – CFK02-Portal
Für das CFK02-Portal sehen Sie bitte in der entsprechenden Anleitung nach.
HINWEIS
Empfehlung
► Es ist empfehlenswert diese Arbeiten immer von der gegenüberliegenden Seite über das
andere Portal hinweg durchzuführen. Nehmen Sie dazu ggf. eine Trittleiter oder ähnliches
zu Hilfe.
► Reinigen Sie die Lesefläche des Inkrementalgebers
mit einem mit Ethylalkohol getränkten Tuch oder mit
einem Reinigungsstäbchen.
► Befestigen Sie den Inkrementalgeber (2) locker mit
den drei Befestigungsschrauben (3).
► Der Inkrementalgeber muss mit einem Luftspalt von
0,75 mm (beim alten Lesekopf [03020588-xx]
0,4 mm) zum Maßstab ausgerichtet werden. Verwen-
den Sie dazu die entsprechende Folienlehre.
3
4
1
2
