Servicearbeiten
Portale 3.5.9 Schlepp-Interface tauschen
86 Serviceanleitung SIPLACE SX4/DX4
3.5.9
3.5.9 Schlepp-Interface tauschen
Schlepp-Interface tauschen
Teile, Hilfsmittel und Werkzeug
▪ Schlepp-Interface Portal 2 und 4 kpl. [03071356-xx] oder
▪ Schlepp-Interface Portal 1 und 3 kpl. [03071355-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Lösen Sie die Befestigungsschrauben der Abdeckung über dem Schlepp-Interface und nehmen Sie
die Abdeckung ab.
► Lösen Sie alle elektrischen Verbindungen zum Schlepp-Interface. Markieren Sie sich ggf. die Posi-
tion, so dass Sie diese später wieder eindeutig zuordnen können.
► Lösen Sie die Befestigungsschrauben des Schlepp-Interface und nehmen Sie es aus der Maschine.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
1. Abdeckung über dem Schlepp-Interface
2. Vision-Hotlink-Adapter
3. Schlepp-Interface
Servicearbeiten
3.5.10 Portal-Interface tauschen Portale
Serviceanleitung SIPLACE SX4/DX4 87
3.5.10
3.5.10 Portal-Interface tauschen
Portal-Interface tauschen
Teile, Hilfsmittel und Werkzeug
▪ Portal Interface Portal 1 und 3 [03059908-xx]
▪ Portal Interface Portal 2 und 4 [03059909-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Lösen Sie alle elektrischen Verbindungen zum Portal-Interface. Markieren Sie sich ggf. die Position,
so dass Sie diese später wieder eindeutig zuordnen können.
► Lösen Sie die Befestigungsschrauben des Portal-Interface und nehmen Sie es aus der Maschine.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.

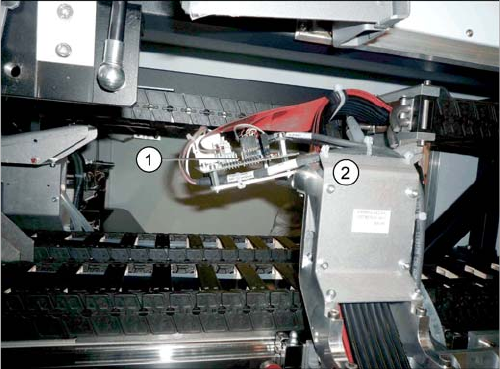

1. Portal-Interface
2. Kabelschlepp-Halter am Portal
Servicearbeiten
Portale 3.5.11 GCU tauschen [03052200-xx]
88 Serviceanleitung SIPLACE SX4/DX4
3.5.11
3.5.11 GCU tauschen [03052200-xx]
GCU tauschen [03052200-xx]
Teile, Hilfsmittel und Werkzeug
▪ Positionierregler Portalachsen GCU [03052200-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Lösen Sie alle Anschlüsse an der GCU. Markieren Sie sich ggf. deren Position, so dass Sie diese
später wieder eindeutig zuordnen können.
► Lösen Sie die Befestigungsschrauben der Halterung und nehmen Sie die Halterung ab.
► Nehmen Sie die GCU aus der Maschine.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:

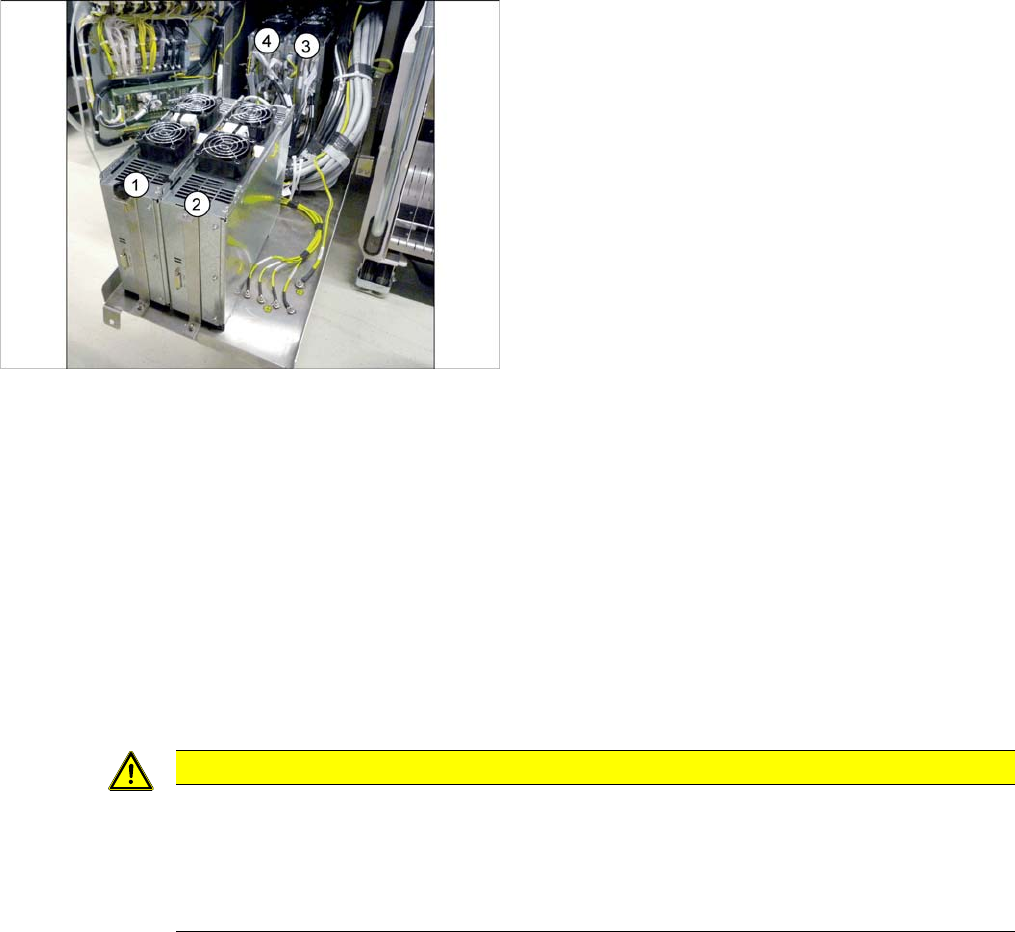

1) bis 4) GCUs
Die GCUs befinden sich im Einschub zwischen den
Stellplätzen 1 und 2.
Die Zuordnung der GCUs zu den Portalen unterscheidet
sich je nach Maschinentyp. Beachten Sie dazu Abschnitt
"5.4.7 Übersicht GCUs" [ ➙ 244].
VORSICHT
Einbauhinweise
► Stellen Sie an der GCU mittels der DIP-Schalter die korrekte Portal-ID ein (siehe "5.4.7
Übersicht GCUs" [ ➙ 244]).
► Überprüfen Sie die Firmware und führen Sie ggf. einen Download durch (siehe "5.8.1 Firm-
ware Download (SW70x)" [ ➙ 263]).
