Servicearbeiten
Transport 3.6.1 Klemmung der Transportwangen lösen
96 Serviceanleitung SIPLACE SX4/DX4
0440 - Üb erschrift Vers ion 2
Version 2
0445 - Version 2
0460 - Üb erschrift Vers ion 3
Version 3
0465 - Version 3
► Wiederholen Sie diese Schritte für alle Klemmungen an den betreffenden Wangen.
Sie können nun die Wangen verschieben.

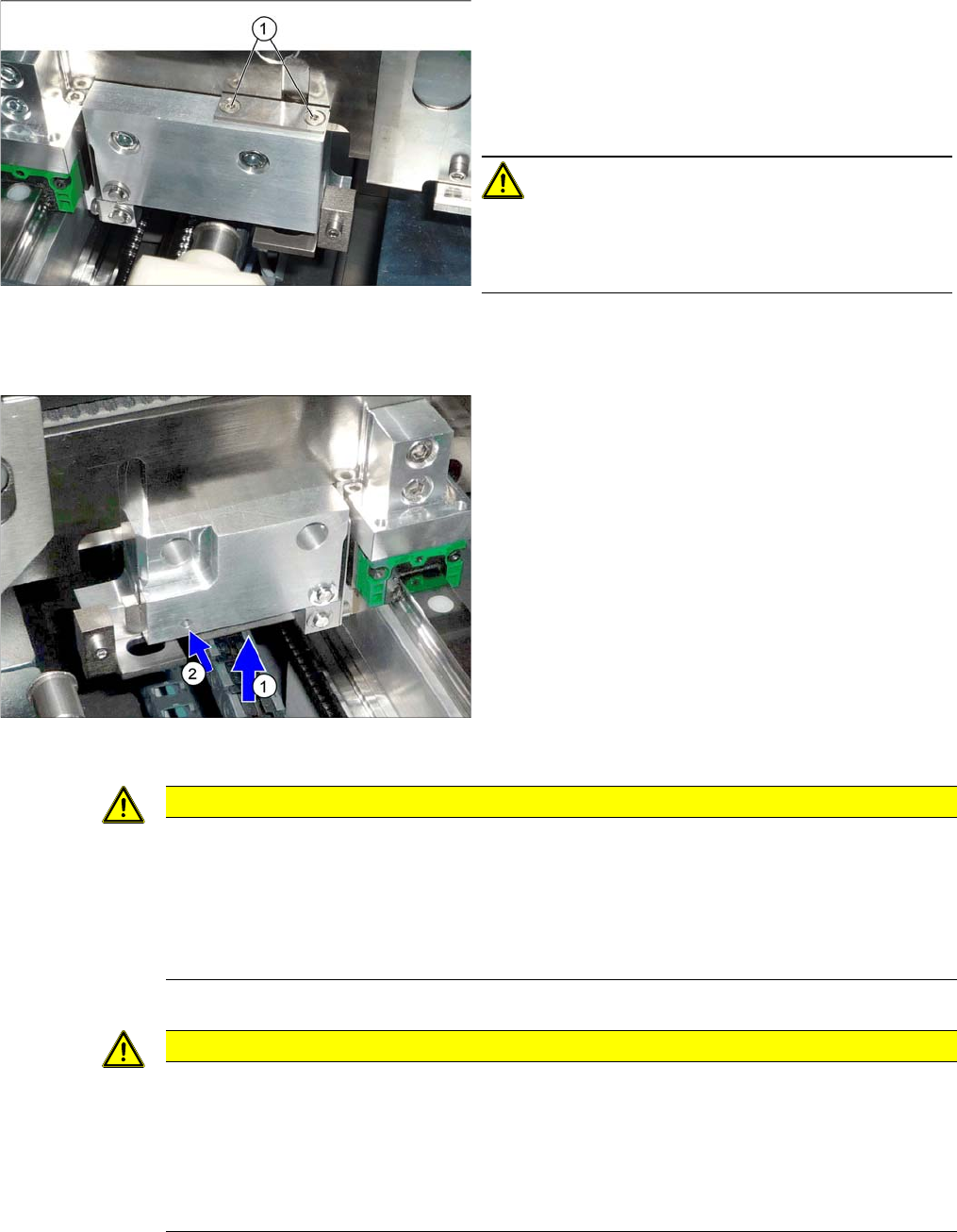

► Lösen Sie die Klemmungen an den Transportwan-
gen.
Entfernen Sie dazu die Plättchen über den Druckfe-
dern der Klemmungen (2 Schrauben je Plättchen).
Drehen Sie dazu die beiden Schrauben (1) der Klem-
mungen (2 Stück pro Transportwange) heraus.
VORSICHT!
Druckfedern
Die Druckfedern stehen unter Spannung.
Achten Sie darauf, diese nicht zu verlieren.
► Lösen Sie die Klemmungen an den Transportwan-
gen.
Drücken Sie dazu den Hebel (1) nach oben und
schieben Sie einen geeigneten Stift oder eine
Schraube in die Bohrung (2).
VORSICHT
Immer alle Klemmungen einer Transportwange lösen!
► Lösen Sie immer alle Klemmungen einer Transportwange.
SX1/SX2/DX1/DX2: 2 Klemmungen je Transportwange
SX4/DX4, X-Serie S: 3 Klemmungen je Transportwange
► Werden nicht alle Klemmungen einer Transportwange gelöst, dann kann diese leicht
beschädigt werden.
VORSICHT
Verschieben der Wangen
► Die Transportwangen dürfen bei manuell gelöster Klemmung nur an den Klemmeinheiten
verschoben werden.
► Achten Sie darauf die Transportwangen immer parallel zu verschieben.
► Achten Sie darauf die Transportwangen beim Verschieben nicht zu verbiegen oder zu ver-
klemmen!
Servicearbeiten
3.6.1 Klemmung der Transportwangen lösen Transport
Serviceanleitung SIPLACE SX4/DX4 97
Wiederherstellung der Klemmung
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
VORSICHT
Einbauhinweise
► Schieben Sie die Transportwangen nach Abschluss der Arbeiten wieder in die ungefähre
Ausgangsposition.
► Stellen Sie sicher dass die Transportwangen nach dem Einschalten wieder in der
ursprünglichen Position stehen.
► Führen Sie einen Referenzlauf durch.
► Führen Sie eine Wangenkalibrierung für die feste Seite Rechts und Links durch. Ansonsten
werden nicht alle Transportwangen kalibriert.
Ohne diese Kalibrierung kann eine korrekte Stellung der Transportwangen nicht sicherge-
stellt werden.
► Nur Transport SX1/SX2 V2: Kalibrieren Sie die LP-Sensoren.
► Testen Sie mit einer Leiterplatte die Parallelität. Die Leiterplatte muss auf der gesamten
Transportlänge gleichmäßig geführt durchlaufen können. (Siehe auch Parallelität der
Transportwangen einstellen)
► Stellen Sie wieder die ursprüngliche Transportkonfiguration ein:
Gehen Sie dazu in das Service-Menü - Transportkonfiguration - Optionen für feste Trans-
portwangen einstellen.
Wählen Sie eine der Positionen aus und betätigen Sie den Button Konfiguration einstellen.
Stellen Sie anschließend die Transportwangen wieder auf die vorherige Konfiguration ein.
Servicearbeiten
Transport 3.6.2 Manuelles Entnehmen von großen LPs
98 Serviceanleitung SIPLACE SX4/DX4
3.6.2
3.6.2 Manuelles Entnehmen von großen LPs
Manuelles Entnehmen von großen LPs
In Einzelfällen (z. B. für Mapping) kann es notwendig sein große Leiterplatten manuell aus dem Trans-
port zu entnehmen.
Teile, Hilfsmittel und Werkzeug
▪ Stahllineal oder Winkel
Vorgehensweise
► Schieben Sie die Transportleiste wieder auf die innere Position und ziehen Sie die Befestigungs-
schrauben fest. Beachten Sie dabei folgende Hinweise:
► Lockern Sie die Befestigungsschrauben der Trans-
portleiste (1). Drehen Sie die Schrauben aber nicht
ganz heraus.
► Schieben Sie die Transportleiste innerhalb des Lang-
lochs von der inneren (2) auf die äußere (3) Position.
► Entnehmen Sie die Leiterplatte.
VORSICHT
Einbauhinweise
► Achten Sie darauf dass die Transportleiste bündig zum Klemmblech ist. Es darf keine
Störkante vorhanden sein. Andernfalls können Bauteile auf der Leiterplatte mit der Klemm-
leiste kollidieren bzw. beim Klemmen zerstört werden. Kontrollieren Sie den Einbau mit ei-
nem Stahllineal oder Winkel.
