Servicearbeiten
Transport 3.6.2 Manuelles Entnehmen von großen LPs
98 Serviceanleitung SIPLACE SX4/DX4
3.6.2
3.6.2 Manuelles Entnehmen von großen LPs
Manuelles Entnehmen von großen LPs
In Einzelfällen (z. B. für Mapping) kann es notwendig sein große Leiterplatten manuell aus dem Trans-
port zu entnehmen.
Teile, Hilfsmittel und Werkzeug
▪ Stahllineal oder Winkel
Vorgehensweise
► Schieben Sie die Transportleiste wieder auf die innere Position und ziehen Sie die Befestigungs-
schrauben fest. Beachten Sie dabei folgende Hinweise:
► Lockern Sie die Befestigungsschrauben der Trans-
portleiste (1). Drehen Sie die Schrauben aber nicht
ganz heraus.
► Schieben Sie die Transportleiste innerhalb des Lang-
lochs von der inneren (2) auf die äußere (3) Position.
► Entnehmen Sie die Leiterplatte.
VORSICHT
Einbauhinweise
► Achten Sie darauf dass die Transportleiste bündig zum Klemmblech ist. Es darf keine
Störkante vorhanden sein. Andernfalls können Bauteile auf der Leiterplatte mit der Klemm-
leiste kollidieren bzw. beim Klemmen zerstört werden. Kontrollieren Sie den Einbau mit ei-
nem Stahllineal oder Winkel.
Servicearbeiten
3.6.3 Klemmung tauschen Transport
Serviceanleitung SIPLACE SX4/DX4 99
3.6.3
3.6.3 Klemmung tauschen
Klemmung tauschen
Teile, Hilfsmittel und Werkzeug
▪ Klemmeinheit SX4 1.1 [03084719-xx]
▪ Klemmeinheit SX4 2.1 [03084754-xx]
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition.
► Lösen Sie ggf. die Klemmung der Transportwangen, soweit dies für eine bessere Zugänglichkeit
sinnvoll ist (siehe "3.6.1 Klemmung der Transportwangen lösen" [ ➙ 93]).
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Lösen Sie die die Klemmung der Klemmeinheit mit einem Stift oder einer 3 mm-Schraube. (Siehe
oben)
► Demontieren Sie die Klemmeinheit.
Einbau
Der Einbau erfolgt in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
VORSICHT
Einbauhinweise
► Beim Einbau muss zwischen der Klemmeinheit (mit einem Stift oder einer 3 mm-Schraube
fixiert) und der Klemmfläche ein Spaltmaß vom 0,3 mm eingestellt werden. Kontrollieren
Sie dieses Spaltmaß mit einer Fühlerlehre (siehe folgende Abbildung).
► Entfernen Sie alle Stifte aus den Klemmungen der Transportwangen.
1. Das Spaltmaß zwischen der Klemmeinheit und der
Klemmfläche muss 0,3 mm betragen.
Servicearbeiten
Transport 3.6.4 Hubtischeinheit tauschen
100 Serviceanleitung SIPLACE SX4/DX4
3.6.4
3.6.4 Hubtischeinheit tauschen
Hubtischeinheit tauschen
Teile, Hilfsmittel und Werkzeug
▪ DT/QL-Hubtisch Typ A [03075652-xx] oder
ET-Hubtisch Typ A - DX4 [03082396-xx]
▪ Tiefenmessschieber (200 mm) [03079617-xx]
Übersicht
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine Position, welche die Schrauben der Hub-
tischbefestigung zugänglich macht.
► Schalten Sie die Maschine aus und sichern Sie diese gegen Wiedereinschalten. Beachten Sie dazu
Abschnitt "1.2 Was vor Beginn der Arbeiten zu tun ist..." [ ➙ 12].
► Lösen Sie die Klemmung der Transportwangen (siehe "3.6.1 Klemmung der Transportwangen
lösen" [ ➙ 93]).
► Lösen Sie die vier Befestigungsschrauben der beiden Hubtischplatten und nehmen Sie die Hub-
tischplatten aus der Maschine. Achten Sie darauf die Platten nicht zu vertauschen.
VORSICHT
Hubtischmotor
Beim DT/QL-Transport kann der Hubtischmotor nicht getauscht werden. Hier muss der kom-
plette Hubtisch getauscht werden. Bauen Sie auf keinen Fall die Hubtischmechanik auseinan-
der.

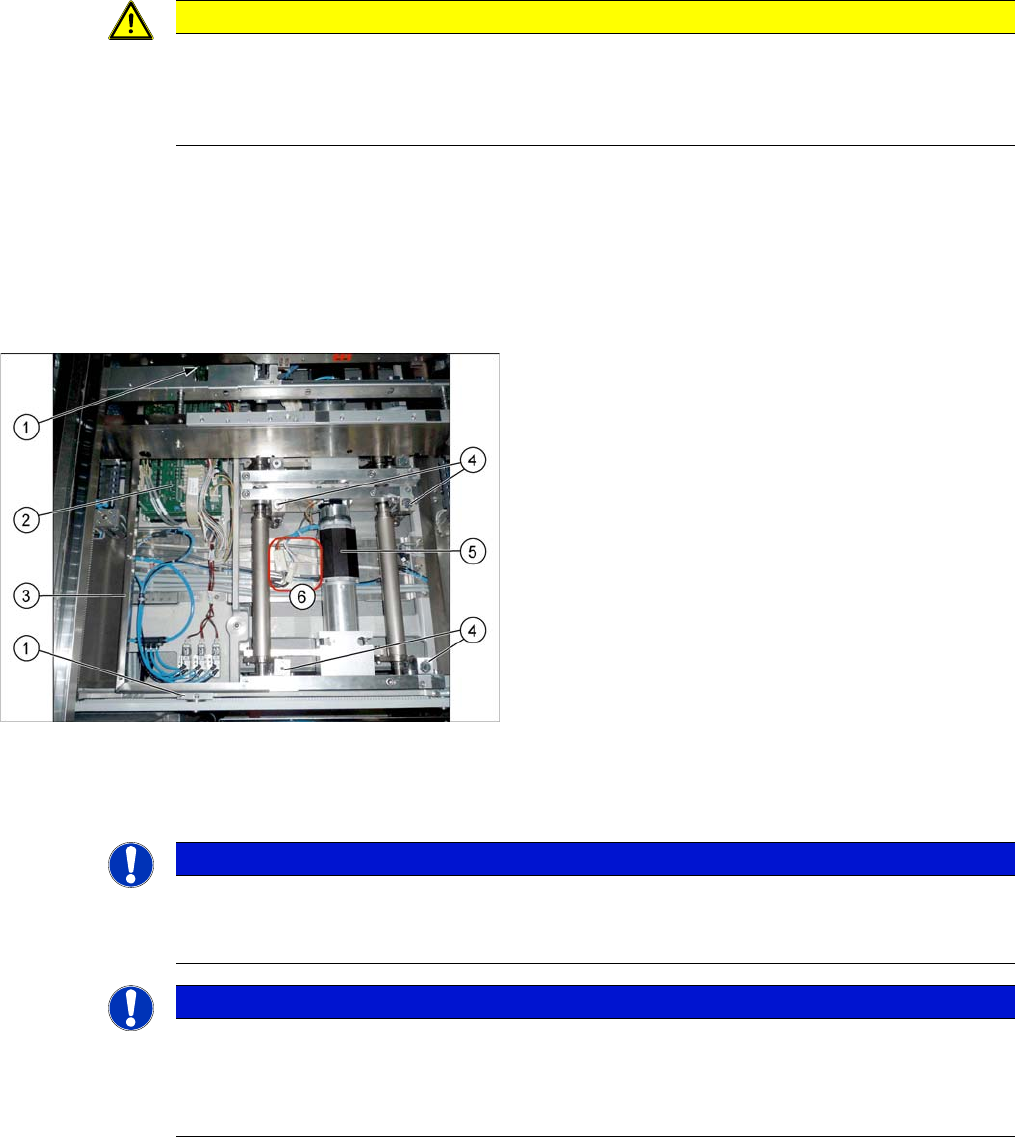

Hubtisch Doppeltransport
1. Vier Befestigungsschrauben des Einbaurahmens der
Transportsteuerung
2. Transportsteuerung
3. Rahmen der Transportsteuerung
4. Vier Hubtischplatten-Befestigungen
Diese sind Teil der Hubmechanik.
5. Hubtischmotor
6. Elektrische Anschlüsse des Hubtischmotors
HINWEIS
Doppel- und Einfachtransport
Der Ausbau wird hier am Beispiel der Hubtischeinheit für den Doppeltransport (DT) dargestellt.
Der Tausch der Hubtischeinheit für den Einfachtransport (ET) erfolgt analog.
HINWEIS
Hubtisch oben?
Bleibt der Hubtisch in der oberen Position stehen, so muss zuerst die Verbindung zwischen Mo-
tor und Gestänge gelöst werden. (Siehe "3.6.4.1 Hubtisch manuell absenken" [ ➙ 102])
Ist dies nicht möglich, dann verständigen Sie den SIPLACE-Service.
