维修调整要领书 5-10 5-8 BU 1) 拧松传感 器的固定螺 钉，从制动器的 基座上取下。 2) 请将传感 器和传感器发信 块之间的距 离调整为 1mm 。 ( 参照图 5-9-2) 5-8 -1 BU 40154793 BU 上升传感器 40154793 BU 下降传 感器 5-8-2 传感器发信 块 固定螺钉 :SM486080 1SC BU 下降传 感器 1.0 mm BU 上升传感 器

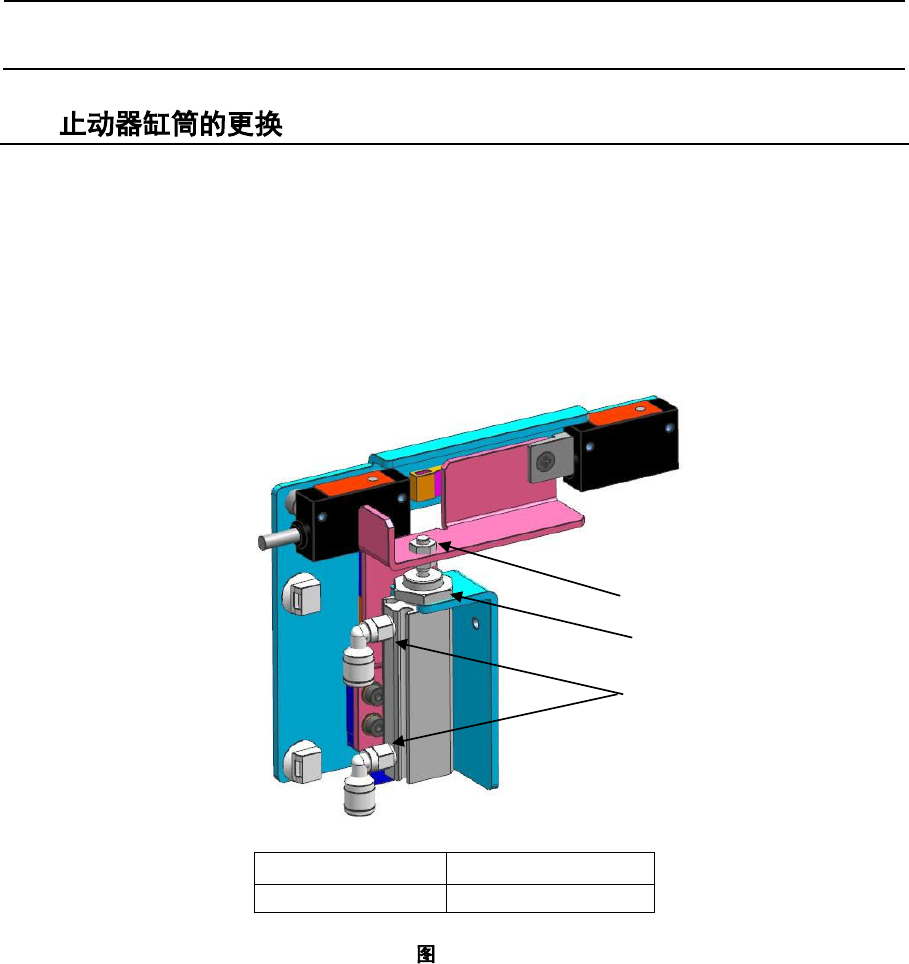

维修调整要领书
5-9
5-7
1) 拧松①六角螺母。
2) 拧松②气缸的六角螺母。
3) 从支架上取下气缸。
4) 请从气缸上卸下 PJ304040301 UNION_ELBOW_JOINT，安装更换的气缸。
5) 按照（3）～（1）的顺序进行组装。在完全拧紧②气缸的螺母之前，请使制动器上下动作确认
动作是否顺畅。
6) 组装后，接入空气（0.50Mpa），确认动作是否顺畅。
货号 品名
40107802
CYLINDER
5-7-1
①
②
③

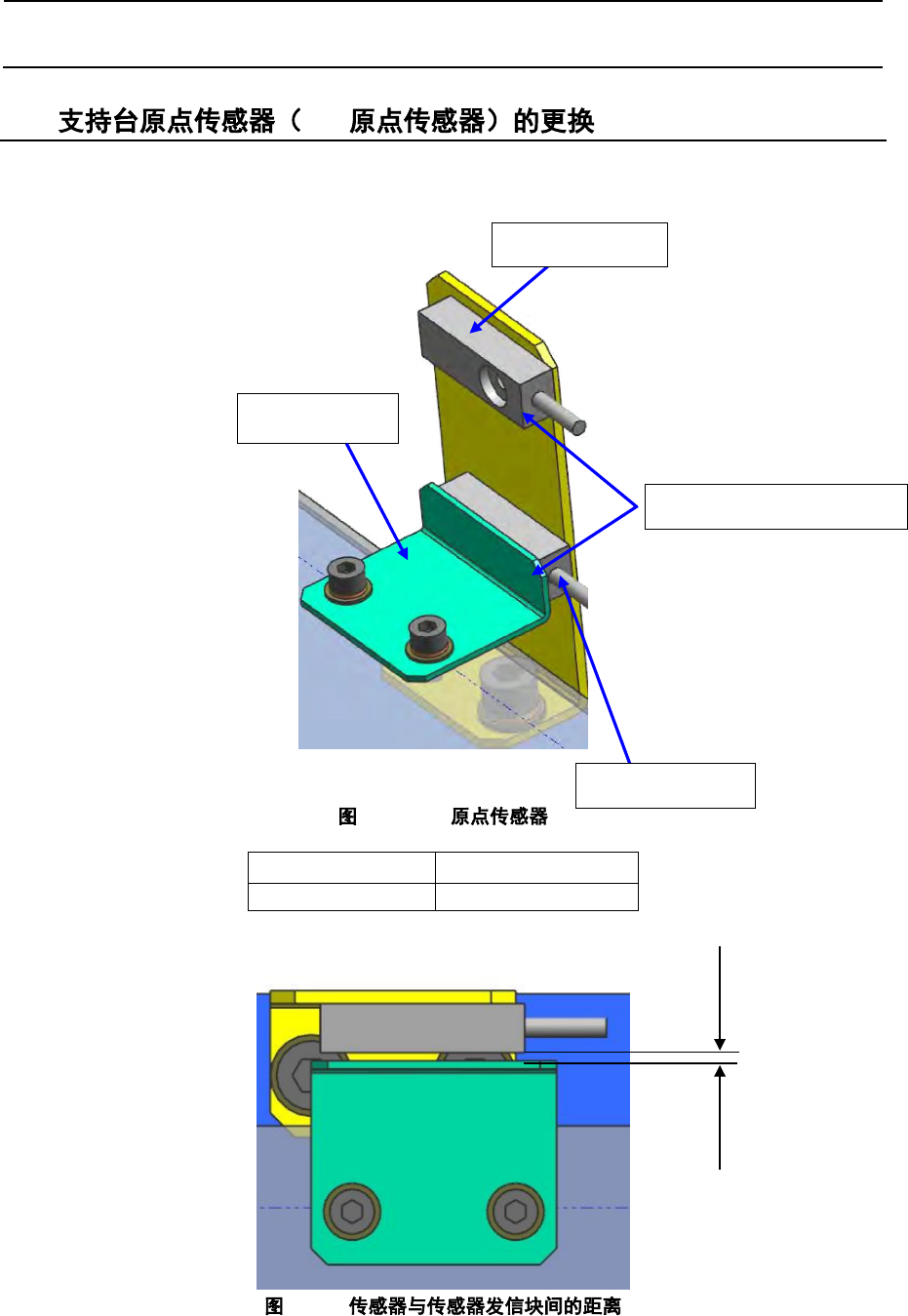

维修调整要领书
5-10
5-8 BU
1) 拧松传感器的固定螺钉，从制动器的基座上取下。
2) 请将传感器和传感器发信块之间的距离调整为 1mm。 (参照图 5-9-2)
5-8-1 BU
40154793 BU 上升传感器
40154793
BU
下降传感器
5-8-2
传感器发信块
固定螺钉
:SM4860801SC
BU
下降传感器
1.0
mm
BU
上升传感器

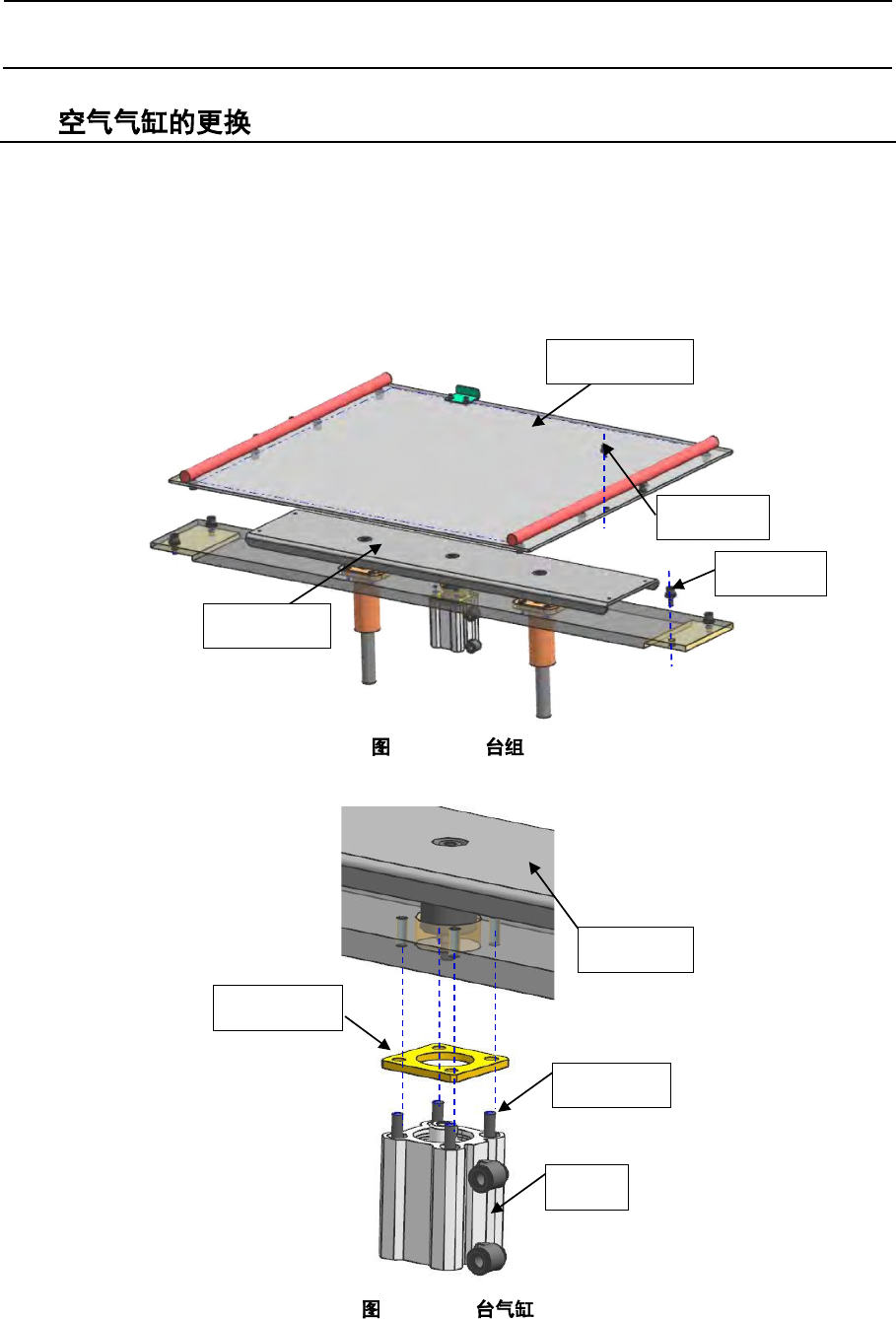

维修调整要领书
5-11
5-9
1) 卸下 BU 台 A 组。
2) 卸下 BU 台 B 组。
3) 取下气缸附带的空气软管。
4) 卸下安装螺钉，更换气缸。(参照图 5-10-2)
5) 按照与上面相反的步骤执行操作。
※ 组装好之后，使 BU 台 B 上下动作，确认动作是否顺畅。
5-9-1 BU
5-9-2 BU
BU
台
A
组
固定螺钉
固定螺钉
BU
台
B
安装螺钉
气缸
BU
台
B
CL PLATE
