MODEL GXH-3PH
1004-003
カバー準備
COVER PREPARATION COMPONENT

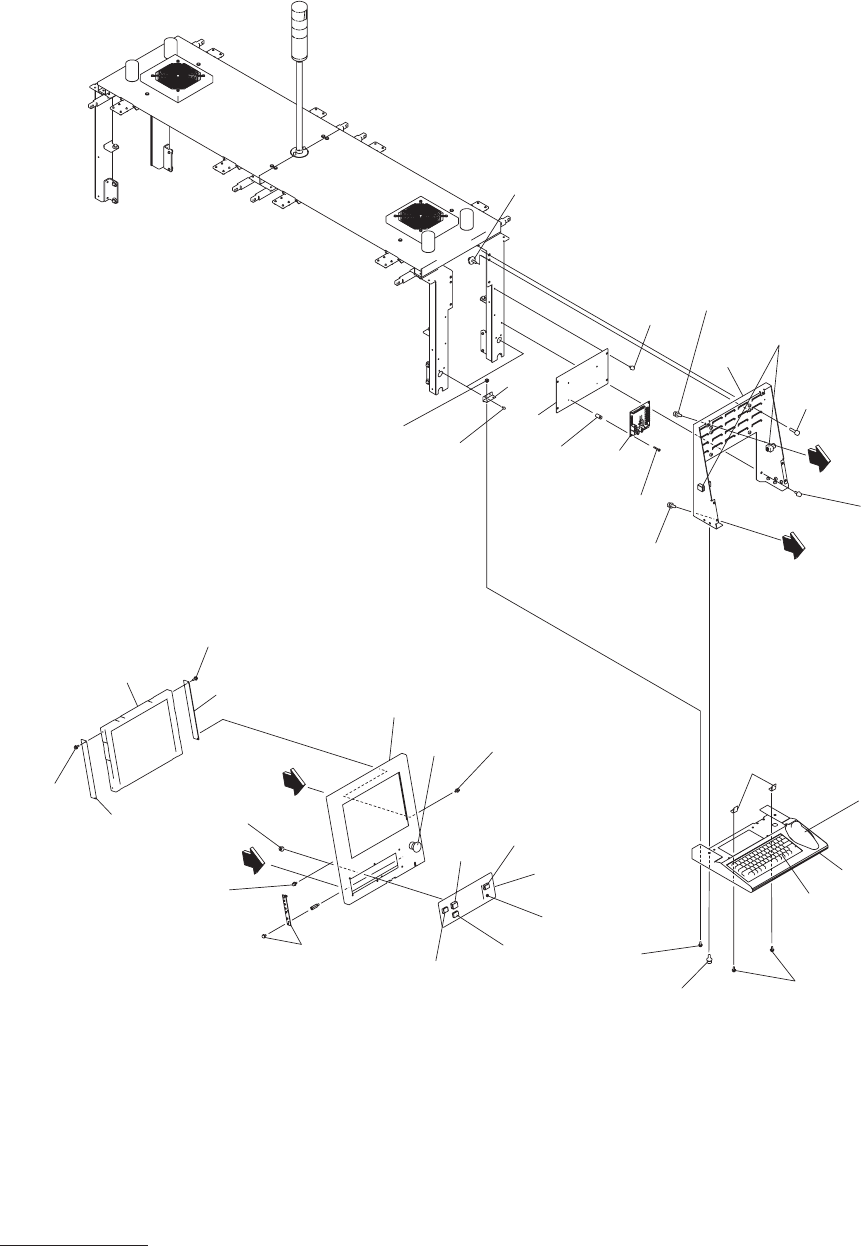

Fig. GA-4
フロントパネル
Front Panel
380
378
.
379
342
331
311
301
313
363
304
362
351
.
352
.
353
302
308
357
358
356
359
383
.
375
.
376
371
.
372
.
373
354
.
355
A
A
377
.
305
371
.
372
.
373
374
.
375
.
376
381
321
.
322
377
.
378
.
379
381
.
378
.
382
391
394
397
.
398
396
.
397
.
398
367
.
366
.
365
364
.
.
332
377
.
378
.
379
B
360
310
310
384
384
B
360
GA-4 illust-1
301 6301572697 BOX 1 845GA-100-301 211B1288
302 6301610337 BOX 1 845GA-100-302 211B1353
304 6301561530 BOX 1 845GA-100-304 211B1267
305 6301561547 BRACKET 2 845GA-100-305 211FC267
308 6301573373 PANEL 1 845GA-100-308 211C1354
310 6301563336 PLATE 2 845GA-100-310 211DC815
311 6301540504 PLATE 1 845GA-100-051 211DC568
313 6301376103 P.C.B,MOUNT 1 U01 845GA-100-063 4B111516
321 6300002713 SWITCH,BUTTON 2 S111,H111 845GA-100-151 4S1B0032
322 6300000382 ACCESSORY,SW 2 845GA-100-152 23H20003
331 6300137606 ACCESSORY,P.C.B 4 845GA-100-451 23L10024
332 6300137637 ACCESSORY,P.C.B 4 845GA-100-452 23L10025
342 6301320700 HINGE 2 845GA-100-502 226F0154
351 6300334609 SWITCH,BUTTON 1 S101 845GA-100-351 4S1B0085
352 6300334586 DISPLAY ELEMENT 1 845GA-100-352 4T400003
353 6300334593 ACCESSORY,SW 1 845GA-100-353 23H20029
354 6300002713 SWITCH,BUTTON 1 S102,H102 845GA-100-354 4S1B0032
355 6300000382 ACCESSORY,SW 1 845GA-100-355 23H20003
356 6300002515 SWITCH,BUTTON 1 S103 845GA-100-356 4S1B0012
357 6300002744 SWITCH,BUTTON 1 S104,H104A
845GA-100-357 4S1B0035
358 4070354704 LED SLP-721F 1 H104B 845GA-100-358 4T3A0246
359 6301241616 SWITCH,BUTTON 1 S105 845GA-100-359 4S1B0151
360 6301572024 UNIT,DISPLAY 1 N74 845GA-100-360 4U210130
362 6301235837 UNIT,I/O 1 N75 845GA-100-362 4U250152
363 6301235844 UNIT,I/O 1 N76 845GA-100-363 4U250153
364 6300938692 BOLT 4 M4X8 845GA-100-854 221E0176
365 4111414008 WASHER V 4X9X0.8 4 845GA-100-855 221H0315
366 4111412905 WASHER SPR 4 4 845GA-100-856 221H0284
367 4111410307 NUT HEX 4 4 845GA-100-407 221F0082
371 6300007503 BOLT,HEX-SCT 4 M3X6 845GA-100-331 221A0005
372 4111412806 WASHER SPR 3 4 845GA-100-332 221H0281
373 4111413902 WASHER V 3X7X0.5 4 845GA-100-333 221H0312
374 6300007626 BOLT,HEX-SCT 2 M4X10 845GA-100-334 221A0017
375 4111412905 WASHER SPR 4 8 845GA-100-335 221H0284
376 4111414008 WASHER V 4X9X0.8 8 845GA-100-336 221H0315
377 6300007756 BOLT,HEX-SCT 10 M5X12 845GA-100-337 221A0030
378 4111416705 WASHER SPR 5 14 845GA-100-338 221H0287
379 4111414107 WASHER V 5X10X1 10 845GA-100-339 221H0318
380 4111408007 SCR TRS 5X6 2 845GA-100-340 221E0536
381 6300007763 BOLT,HEX-SCT 6 M5X16 845GA-100-341 221A0031
382 6300010220 WASHER 4 BW5 845GA-100-342 221H0005
383 4111410307 NUT HEX 4 6 845GA-100-343 221F0082
384 4111147005 SCR PAN+SW+W 3X8 4 845GA-100-344 221D0242
391 4111130700 SCR PAN 3X16 4 845GA-100-851 221E0491
394 4111137501 SCR TRS 4X10 4 845GA-100-044 221E0530
396 6300007626 BOLT,HEX-SCT 4 M4X10 845GA-100-031 221A0017
397 4111412905 WASHER SPR 4 8 845GA-100-032 221H0284
398 4111414008 WASHER V 4X9X0.8 8 845GA-100-033 221H0315
MODEL GXH-3PH
1004-004
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
GA-4
GA-4 list-1
MODEL GXH-3PH
1004-003
カバー準備
COVER PREPARATION COMPONENT

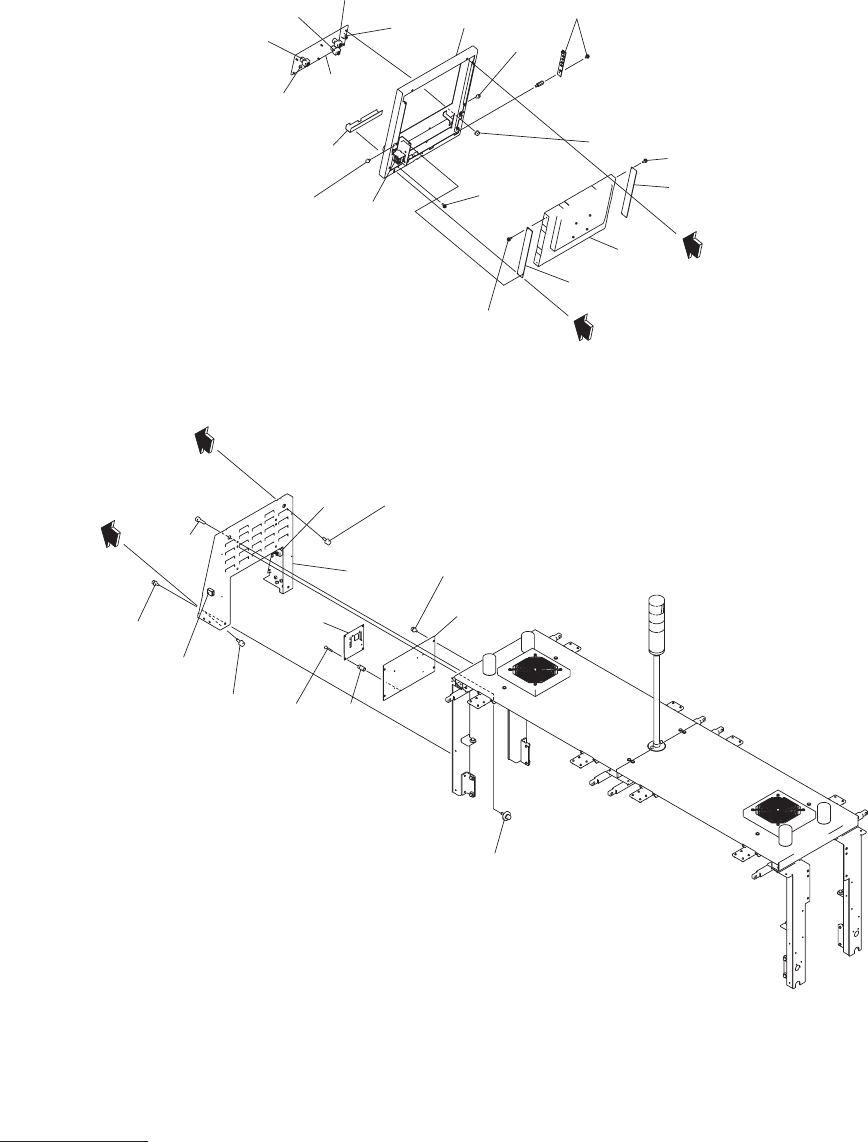

Fig. GA-5
リアパネル
Rear Panel
481
474
.
475
.
476
421
.
422
421
.
422
401
477
.
478
.
479
411
413
477
.
478
.
479
464
.
466
.
465
481
.
478
.
482
491
431
.
432
451
.
452
.
453
408
457
458
456
454
.
455
409
402
459
471
.
472
.
473
484
484
471
.
472
.
473
410
410
483
.
475
.
476
460
487
B
B
A
A
460
GA-5 illust-1
