飞针测试系统
Pilot 系列

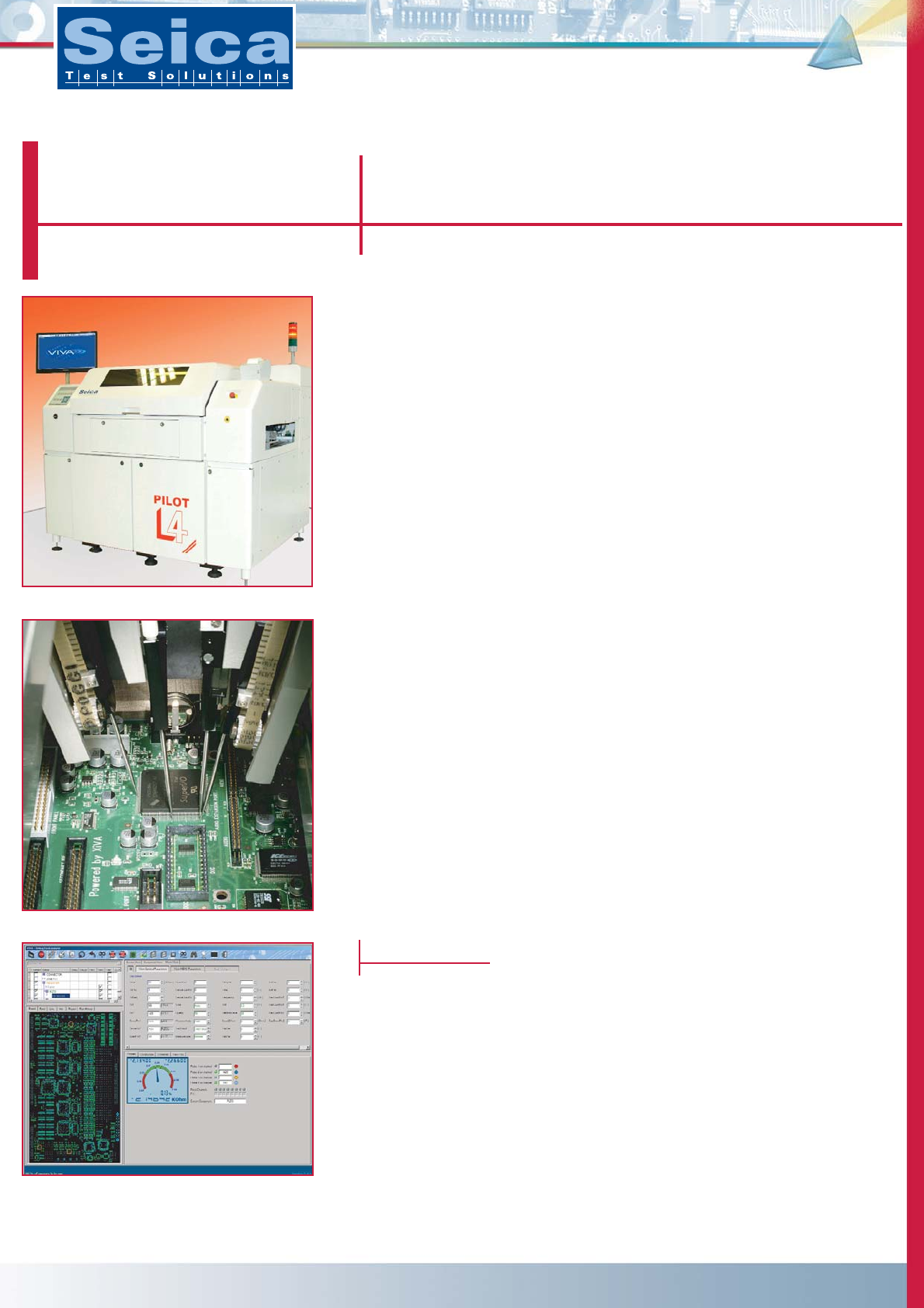

Pilot L4
Pilot L4 为全自动飞针测试系统的最佳方案，它无需操作员在场进行连
续的工作。因其集成的 SMEMA传送系统使Pilot L4 可以连接自动上下板装置
或者载入流水线工作，执行在线测试/功能测试/光学检测等全自动测试。
这款测试系统针对中等批量甚至大批量测试需求用户为最佳解决方案。
该系统配有4个电性测针，1个IC开路检测探头，2个CCD摄像头，Pilot L4可
以提供最多为7个用于被测单元任何测试点的移动测试资源。另外， L4可
以添加8个固定的模拟通道，16个IC脚开焊感应器通道以及用户可编程电
源系统，这些固定的附加资源装配在被测板下面的升降平台上，跟自动
上下板装置完全同步工作，真正实现了测试的全自动化。测试面积最大
可以达到21"x24"，如果通过分段测试可以测试最大21"x40" 的电路板。ATE
的扩展插槽最大可以配置1032个模拟通道，可以实现飞针测试仪与针床夹
具共同运作（TPM）。
PILOT L4的测试工具和技术性能包括:
• FNODE 对被测板进行网络节点波形分析
• 标准的模拟和数字器件在线测试
• 非矢量测试 (JSCAN和OPENFIX) IC脚开焊和短路测试
• 被测板加电后PWMON 网络分析
• 检测PCB开路的导通性测试
• 光学检测可以检查器件的缺失和错向
• 可选功能测试和边界扫描测试
上述所有的测试功能和技术都可以集成到同一个测试程序里，相
同的测试程序可以在飞针系统或者外部的针床夹具上运行，从而为用
户提供了应对生产变化的灵活的测试解决方案。
Pilot L4基于Seica VIP平台，它包含创新的VIVA软件，测试程序开发
过程可概括为简单的三步：准备、验证和测试。用户通过自引导在直
观、一目了然的环境下进行一系列的操作，大大减少编程时间，减少
错误和遗漏，保证了测试程序的质量。针对特殊的应用VIP平台开放式
的结构设计还可以非常简便的集成外部软件和/或硬件模块，例如
RS232,USB口，GPIB和PXI/VXI协议。
VIP 平台
技术参数：
测针和摄相头
测针位置 ‐ 测试面： 顶层
测试资源： 8
测针数： 4
IC脚开焊测试探头数： 1
固定测针数／可升级到： 8 / 1032
最大嵌入数字通道： 4
摄相头数： 2
自动参照点识别： 有
板翘曲自动补偿： 有
热扫描测试资源： 1
夹板系统，被测板尺寸和工作面积（*）
夹板系统： 手动/自动
测试面积： 540×610mm(21.00×24.00″)
最大板尺寸： 540×1010mm(21.00×40.00″)
最小板尺寸（*）： 35×35mm(1.37×1.37″)
最大板厚： 7mm(0.27″)
最小板厚： 0.5mm(0.0039″)
最大元件高度：顶层45mm(1.77″)‐ 底层100mm（3.93″）
装载方式： 水平
自动上下板装置： 兼容SEMEMA协议
被测板边缘装夹尺寸： 2mm
测点间距
：
最小焊盘间距： 200 µm (8 mil)
最小焊盘尺寸： 75 µm (3 mil)
测针特性：
Z轴运行范围： ‐3.0 mm 到 40 mm可编程
接触力度： 25 g – 100 g 可编程
测试和测量（DSP仪器）
电压源 1 DC/AC (DRA) ±1 mV to ±10 V (±0.1%)
电压源 2 DC/AC (DRB) ±1 mV to ±10 V (±0.1%)
电压源 3 DC/AC (DRC) ±25 mV to ±100 V (±0.2%)
电流源 DC/AC ±1 nA to ±0.5 A (±0.1%)
交流信号发生器 1，正弦波， 三角波，任意波 (DRA) 1 Hz to 3 MHz (±1 mHz ) ‐±10 V
交流信号发生器 2 ，正弦波， 三角波，任意波 (DRC) 1 Hz to 10 KHz (±10 mHz ) ‐±100 V
电压表 DC/AC ±200 μV to ±100 V
电流表 DC/AC ±3 nA to ±0.5 A
频率测量 0.1 Hz to 10 MHz
嵌入式数字通道 ±12 V ‐ 500 mA ‐ 10 MHz
电阻测量 1 mΩ to 100 MΩ
电容测量 1 pF to 1 F
电感测量 1 μH to 1 H
齐纳管测量 最大到 100 V
自动光学检测 有
基本要求
气流 0.21 CFM
温度范围 25°C ± 10°C
湿度 30 ‐ 80 %
电源 220 V/50 Hz 16 A, 110 V/60 Hz 26 A
功耗 最大3.0 kW
重量 1400 kg (3087 lbs)
长度 169cm (66.54”)
宽度 133 cm (52.36”)
高度 136 cm (53.54”)
软件特性
电脑操作系统 Windows XP
软件 VIVA
自动测试程序生成 有
自动调试有
要求数据格式 CAD 数据/手动
并行测试 能力 有
*可为外形独特的电路板配备通用载体。
www.seica.com
Seica公司保留在不预先告知的情况下修
改该技术指标的权利。
TDS Pilot L4 vers. 01 CH 01/2011
SEICA 全球分布
