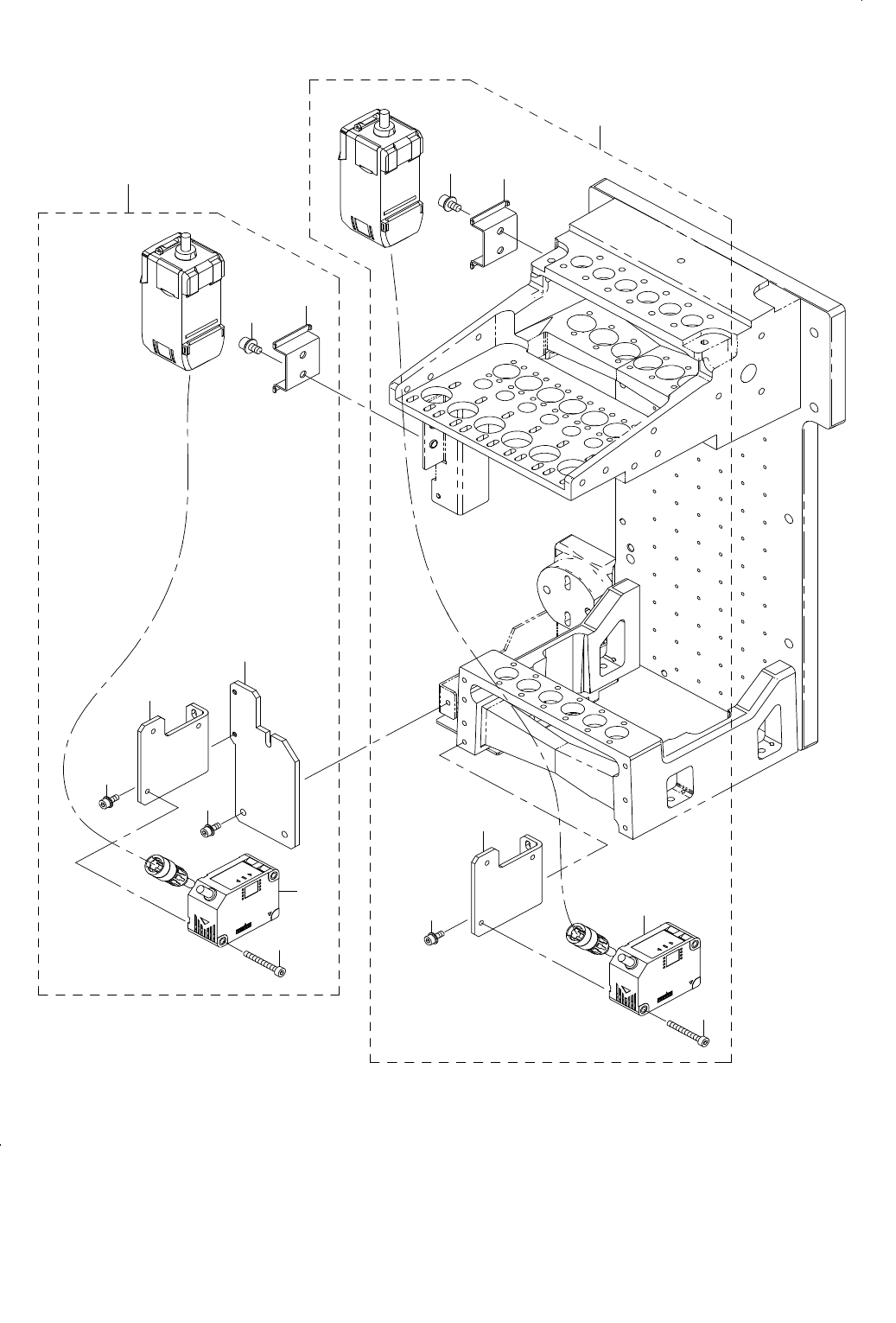

24.HMS COMPONENTS
ＨＭＳ 関係
2
3
4
5
6
7
9
10
12
13
14
15
16
11
8
1
- 48 -
NOTE( 注記 ) #01....FOR 28MM ２８ ＭＭ 用
#02....FOR 55MM ５５ ＭＭ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-38500 HMS_LOWER_ASM
ＨＭＳ低組
1
2 401-38412 HMS_BR
ＨＭＳブラケット
(1)
3 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
4 401-36485 HIGHT SENSOR ASM
ＨＩＧＨＴセンサ組
(2)
5 SM-6032502-TN SCREW M3 L=25
六角穴ボルト Ｍ３ Ｌ＝２５
(2)
6 L245E-021-000 HMS AMP BASE
ＨＭＳ アンプ ベース
(1)
7 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
8
#02
401-38501 HMS_UPPER_ASM
ＨＭＳ高組
1
9 401-38412 HMS_BR
ＨＭＳブラケット
(1)
10 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
11 401-37330 HIGHT SENSOR(55) ASM
ＨＩＧＨＴセンサ（５５）組
(1)
12 SM-6032502-TN SCREW M3 L=25
六角穴ボルト Ｍ３ Ｌ＝２５
(2)
13 L245E-021-000 HMS AMP BASE
ＨＭＳ アンプ ベース
(1)
14 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
15 401-38413 HMS_BASE
ＨＭＳベース
(1)
16 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(3)
- 49 -

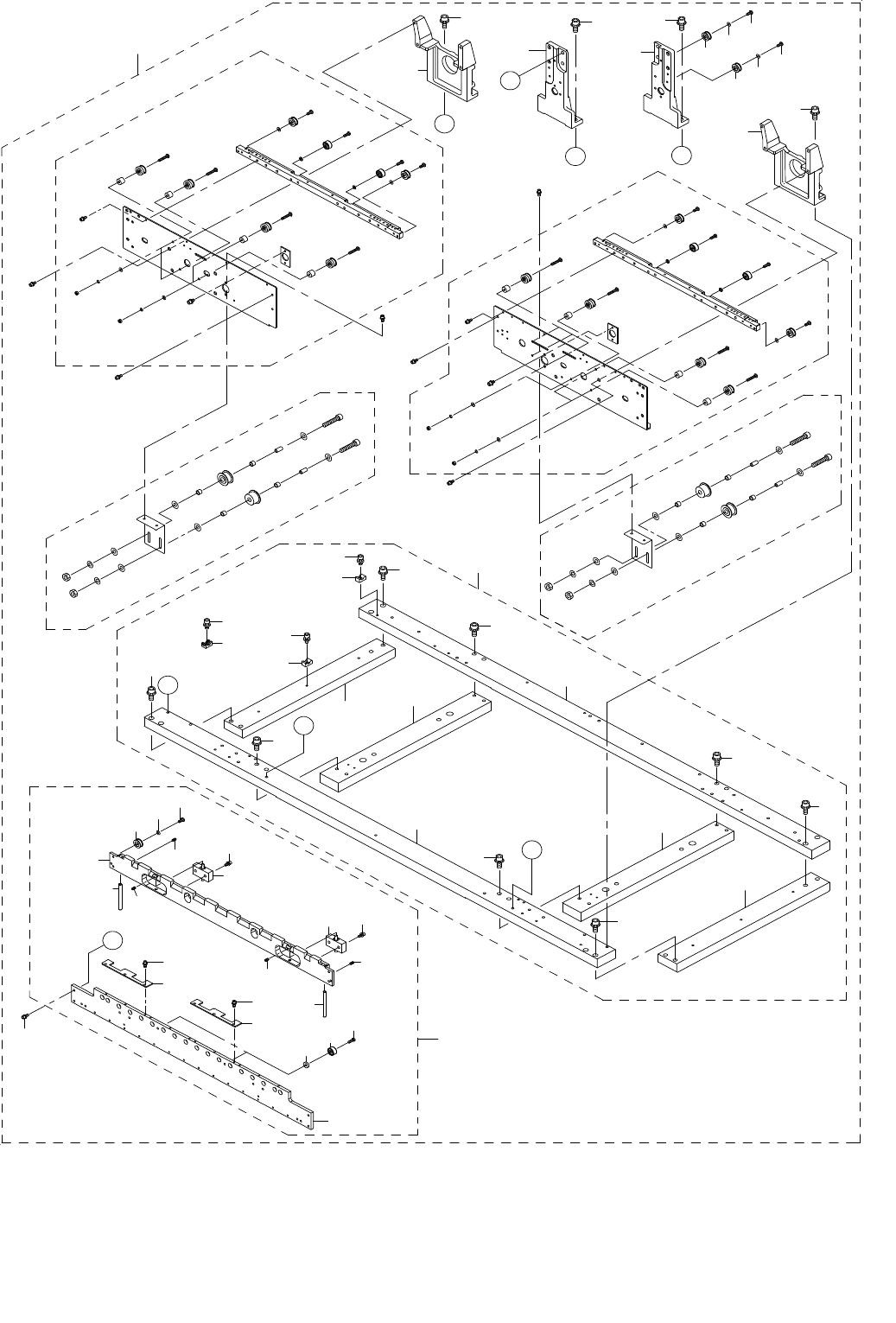

25.PWB CONVEYOR COMPONENTS(1)
基板搬送関係（１）
2
12
15
18
15
D
C
B
A
16
16
14
13
1
24
25
24
25
20
C
19
11
7
27
10
27
22
3
4
5
6
6
5
26
31
23
21
21
D
B
A
17
30
29
28
26
31
23
9
11
9
11
7
8
8
8
7
8
7
33
32
34
35
37
36
35
36
37
