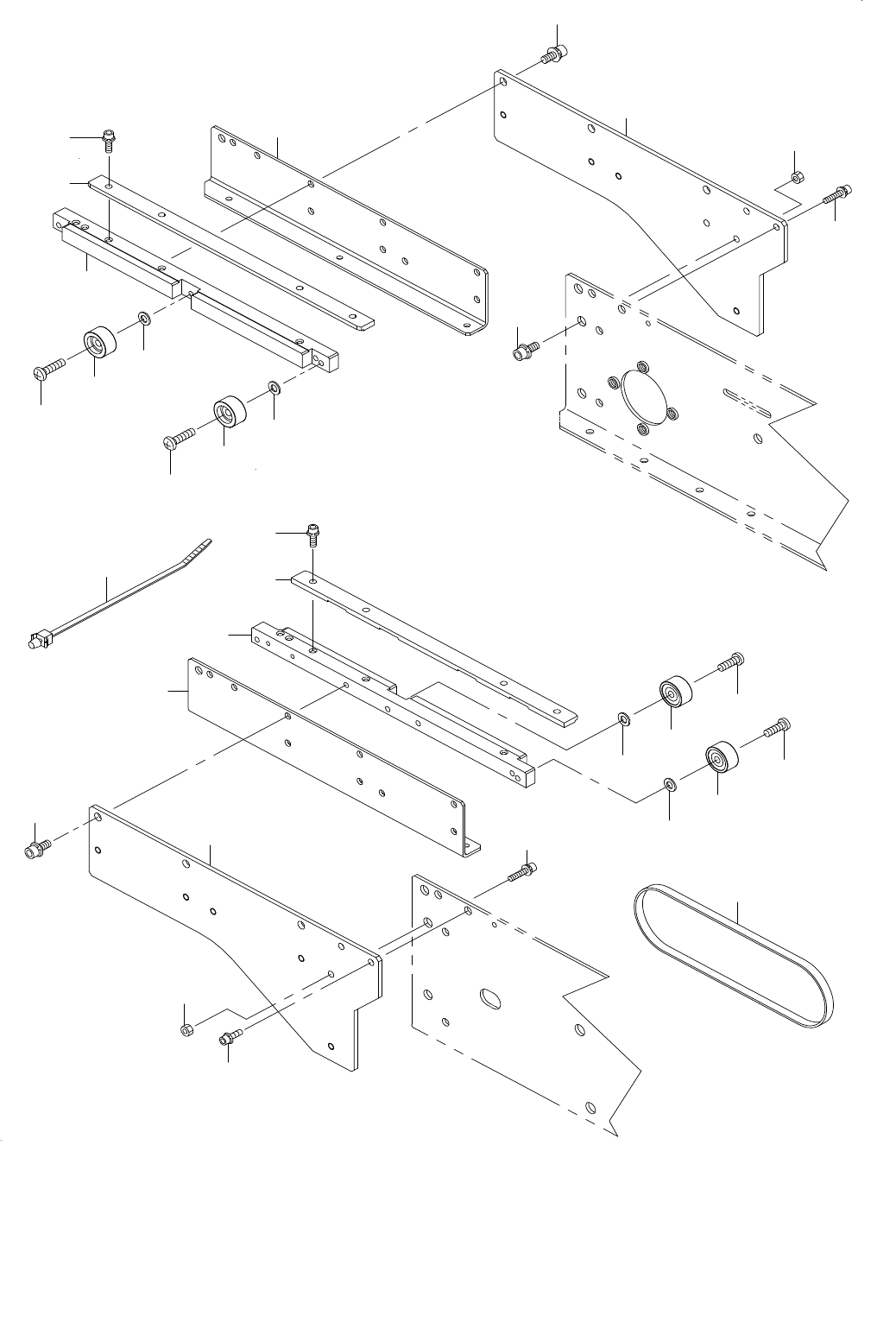

57.CONVEYOR EXTENTION COMPONENTS(250MM)
コンベア延長（２５０ ＭＭ）
13
1
16
15
14
3
2
10
4
5
6
6
7
7
11
10
11
12
12
8
9
8
9
16
14
15
16
14
15
14
15
16
- 114 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-11065 CONVEYOR BELT EX(250)
搬送ベルトＥＸ（２５０）
4
2 400-11061 RAIL PLATE R(250)
レールプレートＲ（２５０）
2
3 400-11060 RAIL PLATE F(250)
レールプレートＦ（２５０）
2
4 401-38188 RAIL_F_250
レール＿Ｆ＿２５０
2
5 401-38189 RAIL_R_250
レール＿Ｒ＿２５０
2
6 401-38190 PWB_GUIDE_EX_250
基板ガイド＿ＥＸ＿２５０
4
7 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
16
8 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
24
9 NM-6040002-SN NUT M4X0.7 TYPE2
六角ナット Ｍ４Ｘ０．７ ２種
24
10 401-40931 JOINT_PLATE_250
ジョイント＿プレート＿２５０
4
11 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
8
12 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
12
13 HX-0044000-00 CABLE BAND
束線バンド
20
14 401-38303 RESIST_LIGHTEN_ROLLER_ASM
レイジストライテンローラ組
8
15 SM-4041201-SC SCREW M4X0.7 L=12
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１２
8
16 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
8
- 115 -
58.SIMPLE GAIN WEIGHT UNIT COMPONENTS & MOST LED COR JIG BASE ASM COMPONENTS
簡易荷重ユニット・多ピンリード矯正治具ベース関係
１３
１２
１１
１０
３
２
６
４
１３
１
８
８
９
９
７
Ａ
Ａ
１６１５
１７ １８ １９ ２０
２１ ２２ ２３
１４
５
２８
Ａ
Ａ
３０
３２
３２
３１
３１
２４
３３
２７
２９
２５
２６
３３
３８
３９ ４０
４７４６４５
４４４３４２４１
３４
３５
３６
３７
（ ３４，３５，３６，３７ ）
