- 115 - 58. SIMPLE GAIN WEIGHT UNIT COMPO NENTS & MOST LED COR JIG BASE A SM COMPONENTS 簡易荷重ユニット・多ピンリ ード矯正治具ベース関係 １３ １２ １１ １０ ３ ２ ６ ４ １３ １ ８ ８ ９ ９ ７ Ａ Ａ １６ １５ １７ １８ １９ ２０ ２１ ２２ ２３ １４ ５ ２８ Ａ Ａ ３０ ３２ ３２ ３１ ３１ ２４ ３３ ２７ …
- 114 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-11065 CONVEYOR BELT EX(250)
搬送ベルトＥＸ（２５０）
4
2 400-11061 RAIL PLATE R(250)
レールプレートＲ（２５０）
2
3 400-11060 RAIL PLATE F(250)
レールプレートＦ（２５０）
2
4 401-38188 RAIL_F_250
レール＿Ｆ＿２５０
2
5 401-38189 RAIL_R_250
レール＿Ｒ＿２５０
2
6 401-38190 PWB_GUIDE_EX_250
基板ガイド＿ＥＸ＿２５０
4
7 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
16
8 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
24
9 NM-6040002-SN NUT M4X0.7 TYPE2
六角ナット Ｍ４Ｘ０．７ ２種
24
10 401-40931 JOINT_PLATE_250
ジョイント＿プレート＿２５０
4
11 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
8
12 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
12
13 HX-0044000-00 CABLE BAND
束線バンド
20
14 401-38303 RESIST_LIGHTEN_ROLLER_ASM
レイジストライテンローラ組
8
15 SM-4041201-SC SCREW M4X0.7 L=12
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１２
8
16 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
8
- 115 -

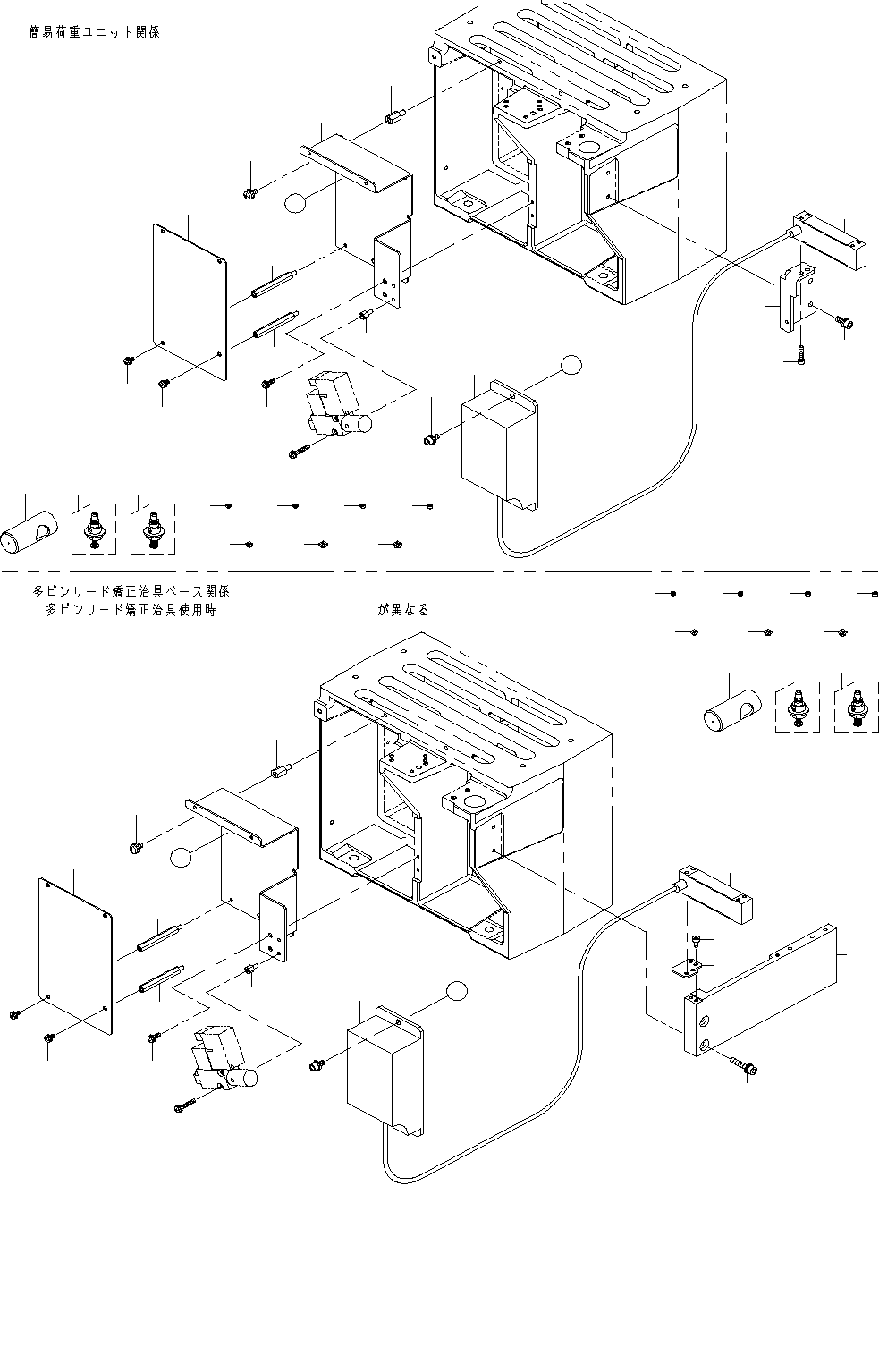

58.SIMPLE GAIN WEIGHT UNIT COMPONENTS & MOST LED COR JIG BASE ASM COMPONENTS
簡易荷重ユニット・多ピンリード矯正治具ベース関係
１３
１２
１１
１０
３
２
６
４
１３
１
８
８
９
９
７
Ａ
Ａ
１６１５
１７ １８ １９ ２０
２１ ２２ ２３
１４
５
２８
Ａ
Ａ
３０
３２
３２
３１
３１
２４
３３
２７
２９
２５
２６
３３
３８
３９ ４０
４７４６４５
４４４３４２４１
３４
３５
３６
３７
（ ３４，３５，３６，３７ ）
- 116 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
2 401-40068 LOAD CELL_AMP_BASE_N
ロードセルアンプベースＮ
1
3 HX-0033900-00 SPACER
スペーサ
2
4 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
5 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
2
6 HX-0035400-0S SPACER
スペーサ
2
7 401-41883 LOAD_CELL_AMP_BASE_COVER
ロードセルアンプベースカバー
1
8 HX-0035400-0K SPACER
スペーサ
2
9 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
4
10 401-40067 LOAD CELL_BASE_N
ロードセルベースＮ
1
11 SM-6031402-TN SCREW M3X0.5 L=14
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝１４
2
12 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
2
13 401-42187 LOAD CELL ASM
ロードセル組
1
14 400-44217 ATTACHMENT PUSH JIG
アタッチメント押込治具
1
15 400-44240 NOZZLE ASSEMBLY 601C
ノズルアッセンブリ６０１Ｃ
1
16 400-44241 NOZZLE ASSEMBLY 602C
ノズルアッセンブリ６０２Ｃ
1
17 400-34746 NOZZLE ATTACHMENT 701
ノズルアタッチメント７０１
1
18 400-34747 NOZZLE ATTACHMENT 703
ノズルアタッチメント７０３
1
19 400-34748 NOZZLE ATTACHMENT 705
ノズルアタッチメント７０５
1
20 400-34749 NOZZLE ATTACHMENT 707
ノズルアタッチメント７０７
1
21 400-34750 NOZZLE ATTACHMENT 709
ノズルアタッチメント７０９
1
22 400-34751 NOZZLE ATTACHMENT 711
ノズルアタッチメント７１１
1
23 400-34752 NOZZLE ATTACHMENT 713
ノズルアタッチメント７１３
1
24 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
25 401-40068 LOAD CELL_AMP_BASE_N
ロードセルアンプベースＮ
1
26 HX-0033900-00 SPACER
スペーサ
2
27 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
28 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
2
29 HX-0035400-0S SPACER
スペーサ
2
30 401-41883 LOAD_CELL_AMP_BASE_COVER
ロードセルアンプベースカバー
1
31 HX-0035400-0K SPACER
スペーサ
2
32 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
4
33 401-42187 LOAD CELL ASM
ロードセル組
1
34 402-54977 LOAD_CELL_BRKT
ロードセルブラケット
1
35 402-54975 ATC_BASE_BLOCK
ＡＴＣベースブロック
1
36 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
2
37 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
2
38 400-44217 ATTACHMENT PUSH JIG
アタッチメント押込治具
1
39 400-44240 NOZZLE ASSEMBLY 601C
ノズルアッセンブリ６０１Ｃ
1
40 400-44241 NOZZLE ASSEMBLY 602C
ノズルアッセンブリ６０２Ｃ
1
41 400-34746 NOZZLE ATTACHMENT 701
ノズルアタッチメント７０１
1
42 400-34747 NOZZLE ATTACHMENT 703
ノズルアタッチメント７０３
1
43 400-34748 NOZZLE ATTACHMENT 705
ノズルアタッチメント７０５
1
44 400-34749 NOZZLE ATTACHMENT 707
ノズルアタッチメント７０７
1
45 400-34750 NOZZLE ATTACHMENT 709
ノズルアタッチメント７０９
1
46 400-34751 NOZZLE ATTACHMENT 711
ノズルアタッチメント７１１
1
47 400-34752 NOZZLE ATTACHMENT 713
ノズルアタッチメント７１３
1
