- 119 -

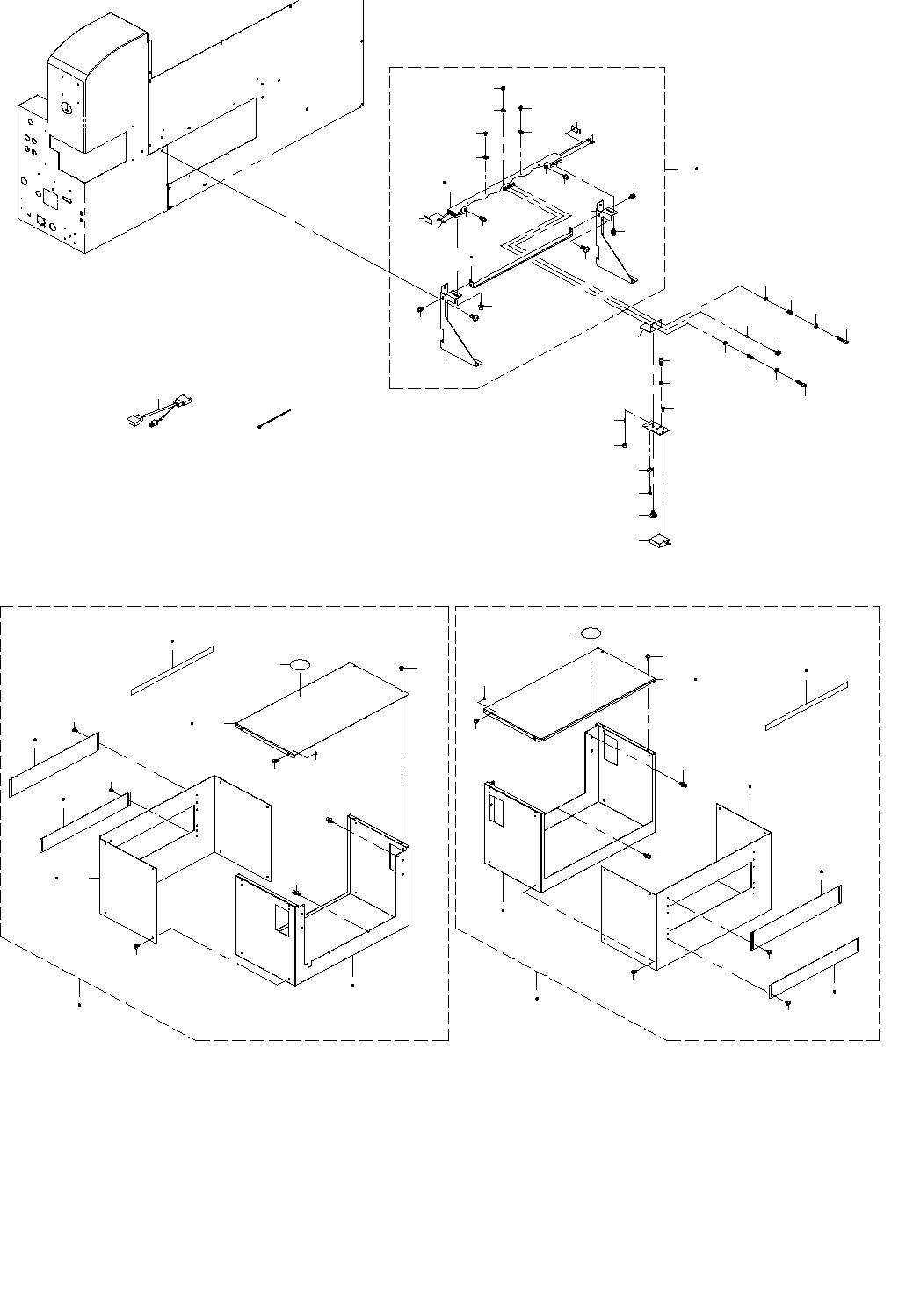

60.IFS-NX COMPONENTS(2)
ＩＦＳ − ＮＸ 関係（２）
1
2
4
3
4
14
15
16
17
11
13
5
6
7
9
10
8
12
- 120 -
NOTE( 注記 ) #01....FOR FIXING BANK 固定バンク用
#02....FOR REPLACING OVERALL 一括交換台車用
CHANGER TRUCK
#03....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-73665 ANTENNA ARRAY 8.5MM PITCH / 80 POSITION
アンテナアレイ８．５ＭＭピッチ／８０ポジション
1
2 400-79782 SHEILD BRACKET 80
シールド ブラケット ８０
1
3 HX-0026800-00 TAPE
導電性テープ
0.435
4 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
6
5
#01
401-28273 STUD_BOLT_C
スタッドボルトＣ
2
6
#01
401-38997 ANTENNA_ARRAY_BR
アンテナアレイブラケット
1
7
#01
400-81751 B_COVER_SCREW
Ｂカバースクリュウ
2
8
#01
EA-9500B01-00 CABLE BAND
束線バンド
4
9
#02
HK-0651200-60 CONNECTOR
モジュラー
1
10
#02
HX-0034400-00 FIXED BASE
束線パーツ
5
11
#02
EA-9500B01-00 CABLE BAND
束線バンド
5
12
#02
400-73893 CABLE SUPPORT BRACKET
ケーブルサポートブラケット
1
13
#02
HX-0009600-0A GROMMET
エッジングブッシュ
0.21
14
#03
400-65035 BANK COVER(EN-RFID)
バンクカバー（ＥＮ−ＲＦＩＤ）
1
15
#03
400-65036 BANK FLAP(EN-RFID)
バンクフラップ（ＥＮ−ＲＦＩＤ）
1
16
#03
SM-6030552-KS SCREW
平ねじ Ｍ３ Ｌ＝５
4
17
#03
NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
4
- 121 -
61.IFS-NX COMPONENTS(3)
ＩＦＳ − ＮＸ 関係（３）
２７
２９
２３
２８
６７
２６
２５
１１
７
６９
１８
６８
２０
１９
２０
６８
２０
２０
１９
１２
６
２１
１
２
７
７
１４
１３
１４
３０
２４
２２
６
７
１１
７
８
１２
５
５
３ ４
６２
５４ ５５
３３ ３４
３５
３５
４４
３６ ３７
４４
３８ ３９
４４
４４
４２ ４３
４０ ４１
４５ ４６
４４
４７
４８
３１ ３２
５１ ５２
５３
５３
６２
５６ ５７
５８ ５９
６０ ６１
６２
６２
６３ ６４
６２
６５
６６
４９ ５０
１３
１４
９
１０
８
１３
１５ １６
１７
１７
