- 122 - NOTE( 注記 ) #01....TYPE XL ＸＬ 仕様 #02.... FOR EN( 250MM LEFT SI DE) ＥＮ（２５０ ＭＭ 左側）用 #03....FOR EN(250MM LEFT SIDE )(TYPE XL ) ＥＮ（２５０ ＭＭ 左側） （ＸＬ 仕様）用 #04....FOR EN(250MM RIGHT SIDE) ＥＮ（２ ５０ ＭＭ 右側）用 #05....FOR EN(25 0…
- 121 -

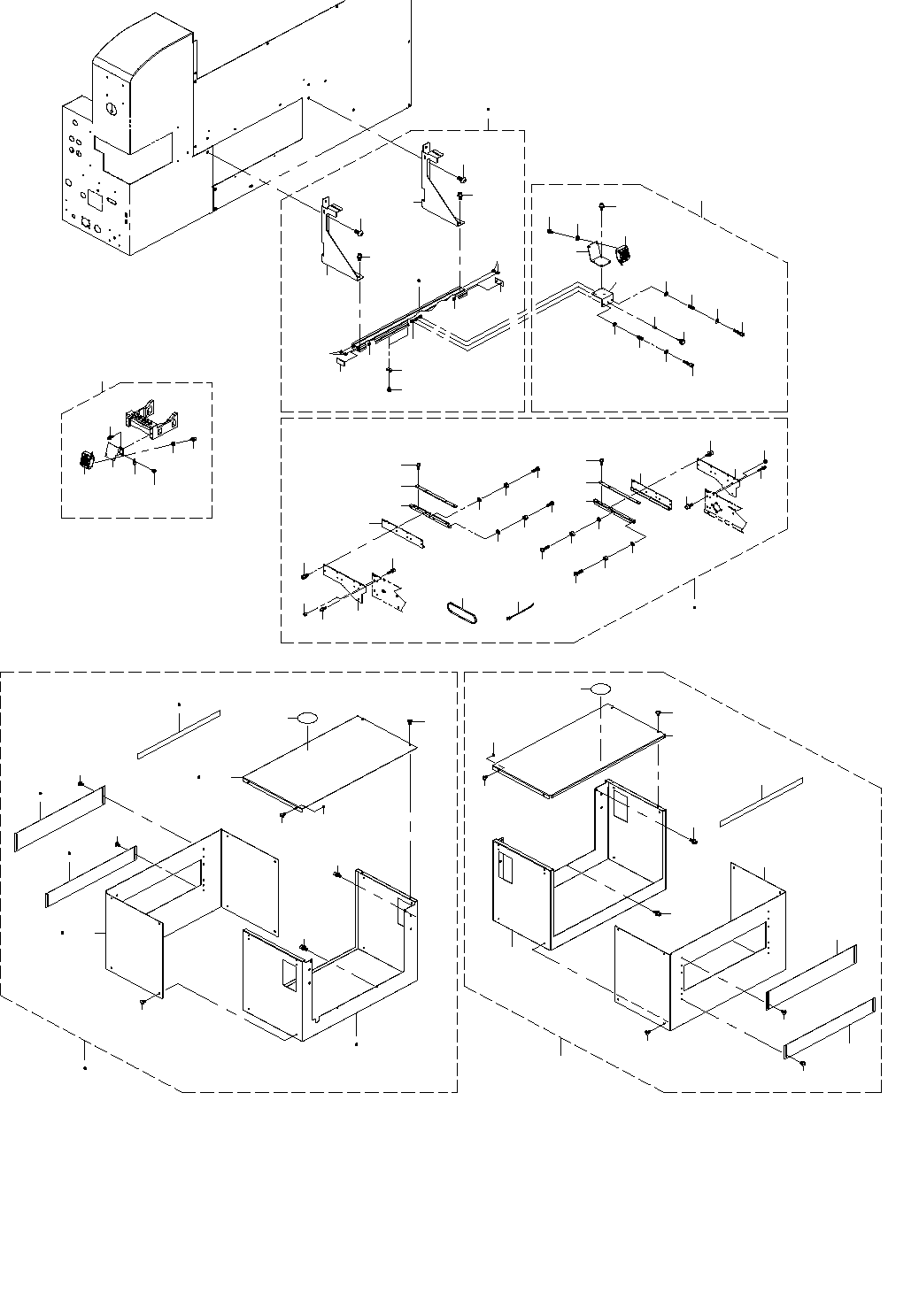

61.IFS-NX COMPONENTS(3)
ＩＦＳ − ＮＸ 関係（３）
２７
２９
２３
２８
６７
２６
２５
１１
７
６９
１８
６８
２０
１９
２０
６８
２０
２０
１９
１２
６
２１
１
２
７
７
１４
１３
１４
３０
２４
２２
６
７
１１
７
８
１２
５
５
３ ４
６２
５４ ５５
３３ ３４
３５
３５
４４
３６ ３７
４４
３８ ３９
４４
４４
４２ ４３
４０ ４１
４５ ４６
４４
４７
４８
３１ ３２
５１ ５２
５３
５３
６２
５６ ５７
５８ ５９
６０ ６１
６２
６２
６３ ６４
６２
６５
６６
４９ ５０
１３
１４
９
１０
８
１３
１５ １６
１７
１７
- 122 -
NOTE( 注記 ) #01....TYPE XL ＸＬ 仕様
#02....FOR EN(250MM LEFT SIDE) ＥＮ（２５０ ＭＭ 左側）用
#03....FOR EN(250MM LEFT SIDE)(TYPE XL) ＥＮ（２５０ ＭＭ 左側）（ＸＬ 仕様）用
#04....FOR EN(250MM RIGHT SIDE) ＥＮ（２５０ ＭＭ 右側）用
#05....FOR EN(250MM RIGHT SIDE)(TYPE XL) ＥＮ（２５０ ＭＭ 右側）（ＸＬ 仕様）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 HX-0061000-00 BARCODE READER
バーコードリーダ
1
2 400-32284 BARCODE READER CABLE ASM
バーコードリーダケーブル組
1
3 401-41954 BARCODE BR L ASM
バーコードブラケットＬ組
1
4
#01
401-40760 BARCODE BR XL ASM
バーコードブラケットＸＬ組
1
5 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(4)
6 400-28301 END CAP
エンドキャップ
(2)
7 400-28302 SLIDE NUT
スライドナット
(9)
8 401-43586 SLIDE_RAIL_BR
スライドレール＿ＢＲ
(2)
9 401-11851 SLIDE_RAIL_L
スライドレール＿Ｌ
(1)
10
#01
400-99108 SLIDE_RAIL_XL
スライドレールＸＬ
(1)
11 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
12 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
13 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(3)
14 HX-0029400-00 FIXED BASE
固定ベース
(3)
15 401-43587 WIRE_COVER_L
ワイヤーカバー＿Ｌ
(1)
16
#01
401-43588 WIRE_COVER_XL
ワイヤーカバー＿ＸＬ
(1)
17 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
18 400-58815 SPACER
スペーサ
1
19 400-00912 SENSOR ADJUST SPRING
センサアジャストスプリング
2
20 WP-0430801-SC WASHER M4
平座金 Ｍ４
4
21 400-33068 ROTARY PLATE
ロータリープレート
1
22 400-28300 ROTARY SUPPORT PLATE
回転支持板
1
23 SM-4031401-SC SCREW M3X0.5 L=14
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝１４
1
24 SD-0800327-TP SHOULDER SCREW
段ねじ Ｄ＝８ Ｈ＝３．２
1
25 SM-8030502-TP SCREW M3 L=5
止めねじ Ｍ３Ｘ０．５ Ｌ＝５
1
26 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
1
27 SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
2
28 G6025-875-000 STOPPER PIN
ストッパピン
1
29 HX-0029400-00 FIXED BASE
固定ベース
1
30 EA-9500B01-00 CABLE BAND
束線バンド
4
31
#02
401-40763 CONVEYOR_COVER_IFS_L_L_250_ASM
搬送カバーＩＦＳ＿Ｌ 左 ２５０組
1
32
#03
401-40778 CONVEYOR_COVER_IFS_XL_L_250_ASM
搬送カバーＩＦＳ＿ＸＬ 左 ２５０組
1
33
#02
401-40767 CONVEYOR_COVER_LL_IFS_250
搬送カバー＿ＬＬ＿ＩＦＳ＿２５０
(1)
34
#03
401-40773 CONVEYOR_COVER_LXL_IFS_250
搬送カバー＿ＬＸＬ＿ＩＦＳ＿２５０
(1)
35 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
36
#02
401-40768 CONVEYOR_COVER_ULL_IFS_250
搬送カバー＿ＵＬＬ＿ＩＦＳ＿２５０
(1)
37
#03
401-40797 CONVEYOR_COVER_ULXL_IFS_250
搬送カバー＿ＵＬＸＬ＿ＩＦＳ＿２５０
(1)
38
#02
401-40769 CONVEYOR_COVER_SLL_IFS_250
搬送カバー＿ＳＬＬ＿ＩＦＳ＿２５０
(1)
39
#03
401-40774 CONVEYOR_COVER_SLXL_IFS_250
搬送カバー＿ＳＬＸＬ＿ＩＦＳ＿２５０
(1)
40
#02
401-36907 SHUTTER_UL
シャッターＵＬ
(1)
41
#03
401-36913 SHUTTER_UXL
シャッターＵＸＬ
(1)
42
#02
400-01485 CONVEYOR SHUTTER B (LEN)
搬送シャッターＢ（Ｌ、ＥＮ）
(1)
43
#03
400-92187 EN_COVER_SHUTTER_B_XL
ＥＮカバーシャッタＢ＿ＸＬ
(1)
44 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(20)
45
#02
400-01490 TAPE
テープ
(1.664)
46
#03
400-01490 TAPE
テープ
(2.448)
47 400-98346 RETAINING WASHER M4
リテーニングワッシャ Ｍ４
(2)
48 E5721-729-000 LABEL
荷重禁止シール
(1)
49
#04
401-40775 CONVEYOR_COVER_IFS_L_R_250_ASM
搬送カバーＩＦＳ＿Ｌ 右 ２５０組
1
50
#05
401-40779 CONVEYOR_COVER_IFS_XL_R_250_ASM
搬送カバーＩＦＳ＿ＸＬ 右 ２５０組
1
51
#04
401-40770 CONVEYOR_COVER_RL_IFS_250
搬送カバー＿ＲＬ＿ＩＦＳ＿２５０
(1)
52
#05
401-40798 CONVEYOR_COVER_RXL_IFS_250
搬送カバー＿ＲＸＬ＿ＩＦＳ＿２５０
(1)
53 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
54
#04
401-40771 CONVEYOR_COVER_URL_IFS_250
搬送カバー＿ＵＲＬ＿ＩＦＳ＿２５０
(1)
55
#05
401-40799 CONVEYOR_COVER_URXL_IFS_250
搬送カバー＿ＵＲＸＬ＿ＩＦＳ＿２５０
(1)
56
#04
401-40772 CONVEYOR_COVER_SRL_IFS_250
搬送カバー＿ＳＲＬ＿ＩＦＳ＿２５０
(1)
57
#05
401-40800 CONVEYOR_COVER_SRXL_IFS_250
搬送カバー＿ＳＲＸＬ＿ＩＦＳ＿２５０
(1)
58
#04
401-36907 SHUTTER_UL
シャッターＵＬ
(1)
59
#05
401-36913 SHUTTER_UXL
シャッターＵＸＬ
(1)
60
#04
400-01485 CONVEYOR SHUTTER B (LEN)
搬送シャッターＢ（Ｌ、ＥＮ）
(1)
61
#05
400-92187 EN_COVER_SHUTTER_B_XL
ＥＮカバーシャッタＢ＿ＸＬ
(1)
62 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(20)
63
#04
400-01490 TAPE
テープ
(1.664)
64
#05
400-01490 TAPE
テープ
(2.448)
65 400-98346 RETAINING WASHER M4
リテーニングワッシャ Ｍ４
(2)
66 E5721-729-000 LABEL
荷重禁止シール
(1)
67 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
1
68 SM-6041802-TN SCREW M4X0.7 L=18
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１８
2
69 G6518-880-000 SET PICK-UP
セットつまみ
1
- 123 -
62.IFS-NX COMPONENTS(4)
ＩＦＳ − ＮＸ 関係（４）
２９
２９
２
３
４
５
６
７
８
１
１１
１２
１３
１４
１５
１６
２０
１９
２０
１０
２０
１０
２０
１９
１８
１７
９
２３ ２４
２５
２６
２６
２６
２６
２６
２７
２７
３０
３１
２１ ２２
３８
４８
４７
４６
４４
４３
４２
４１
４０
３７
３６
３９
３４
４５
４１
４４
４３
４２
４９
３７
３５
４８
４６
４７
３２ ３３
５８ ５９
６２
６３
６０
６１
５０ ５１
５２
６７
６４
６５ ６６
６４
６４
６４
５６ ５７
６４
５５
５５
５３ ５４
７６
７７
７６
６８
６９
７８
７６
７３
７６
７１
７１
７０
７２
７６
７５
７４
４８
４６
４７
４８
４７
４６
４０
３９
２５
２８
２８
