2.6
カバーキット
Page 2-19
取り付け
1.
両側のカバーを取り付け、ビスで固定す
る。
締め付けトルク
40 Ncm (
±
5 Ncm)
∗
ビス締付時、カバーの浮き
が生じないよう、
各ビスを除々に締め込んでください。
INTF-209P
1
INTF-J-PEA02-A01-00
2.7
カバーテープふた
Page 2-20
トップテープ回
2.7
カバーテープふた
使用工具
プラスドライバ
(
ビット
No.1)
、六角レンチ
(1 mm)
取り外し
1.
右側の
{
部のビスをすべて取り外し、カ
バー
を取り外す。
2.
カバーテープふた
を取り外す。
カバーテープふたを取り外した状態
3.
六角レンチで、マグネット固定用セット
ビス
を取り外す。
上側から見た状態
次ページへ
INTF-196P
INTF-193P
1
2
INTF-194P
2
INTF-192P
1
INTF-195P
3
INTF-J-PEA02-A01-00
2.7
カバーテープふた
Page 2-21
4.
マグネット
を取り外す。
取り付け
1.
マグネット
を取り付ける。
2.
六角レンチで、マグネット固定用セット
ビス
を固定する。
締め付けトルク
40 Ncm (
±
5 Ncm)
次ページへ

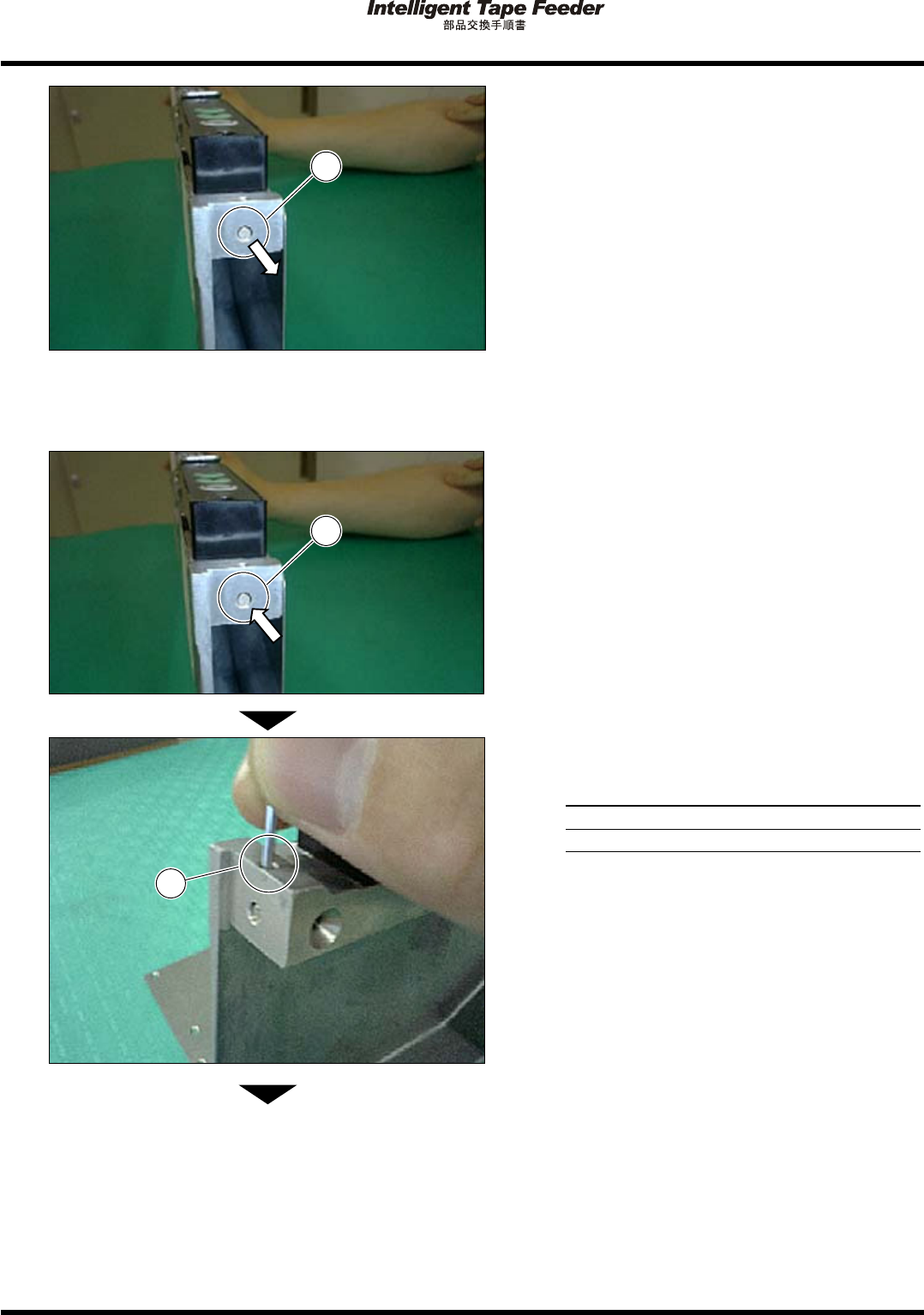

INTF-197P
1
INTF-198P
1
INTF-195P
2
