2.10 引込みレバー部 バネ Pa ge 2- 34 取り付け L 側 1. 引込みレバーを固定ビス で仮締めす る。 2. バネ を取り付け、固定ビスを本締めす る。 締め付けトルク 100 N cm ( ± 10 N cm ) ∗ L 側 /R 側共すき間を写真 a のように締め付け てください。 写真 b のように締め付け た場合、引 き込みレ バーの動きが悪くなり ます。 ( 良い例 ) ( 悪い例 ) 写…
2.10
引込みレバー部バネ
Page 2-33
2.10
引込みレバー部バネ
使用工具
プラスドライバ
(
ビット
No.2)
取り外し
1.
引込みレバー固定ビス
を取り外す。
∗
固定ビスを取り外す時は、バネ
が飛び出さ
ないように注意してください。
∗
24/32 mm
タイプ以上の場合は、反対側の固定
ビスも取り外してください。
2.
引込みレバー
とバネ
を取り外す。
INTF-203P
1
2
INTF-204P
3
2
INTF-J-PEA02-A02-00
2.10
引込みレバー部バネ
Page 2-34

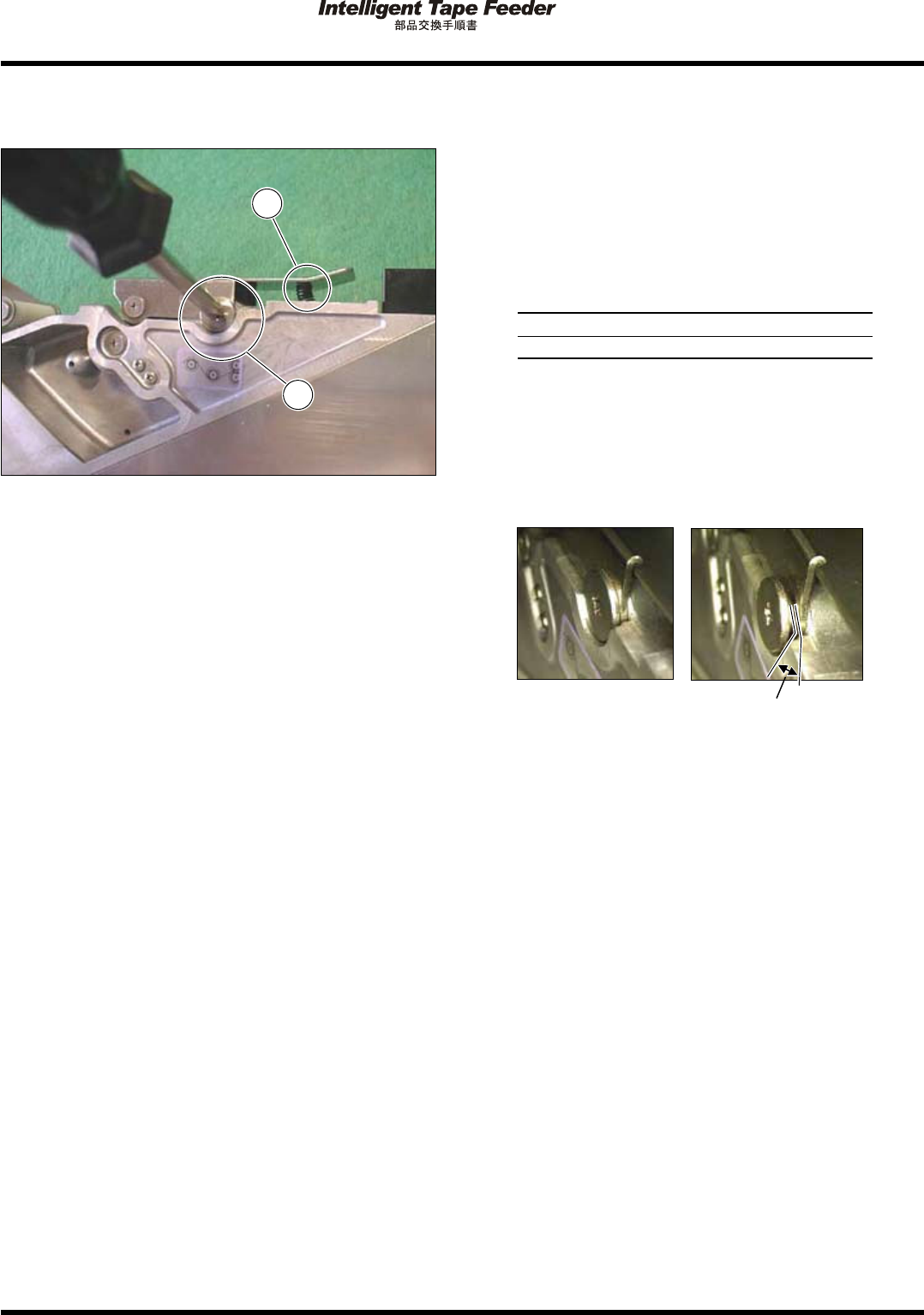

取り付け
L
側
1.
引込みレバーを固定ビス
で仮締めす
る。
2.
バネ
を取り付け、固定ビスを本締めす
る。
締め付けトルク
100 Ncm (
±
10 Ncm)
∗
L
側
/R
側共すき間を写真
a
のように締め付け
てください。
写真
b
のように締め付けた場合、引き込みレ
バーの動きが悪くなります。
(
良い例
) (
悪い例
)
写真
a
写真
b
INTF-226P
INTF-227P
すき間
INTF-203P
2
1
INTF-J-PEA02-A02-00
2.11
下側引込みギア
Page 2-35
2.11
下側引込みギア
2.11.1
各テープ幅の部品構成

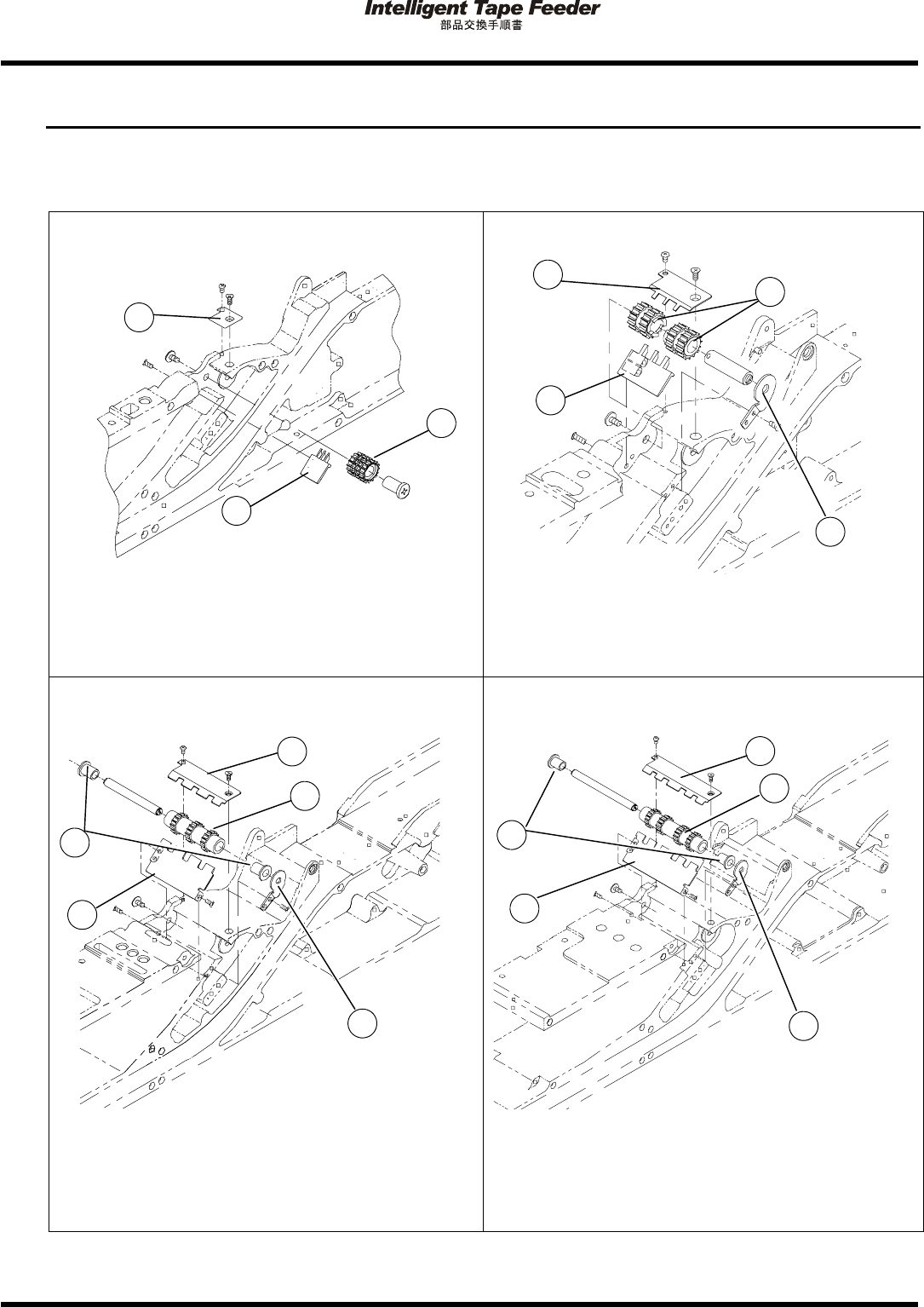

各テープフィーダの部品展開図を下に示します。
12, 16 mm
24, 32 mm
INTF-102E
INTF-100E
ギア
コム
プレート
ギア
コム
プレート
ブラケット
44, 56 mm 72 mm
INTF-098E
INTF-096E
ギア
コム
プレート
ブラケット
ブッシュ
ギア
コム
プレート
ブラケット
ブッシュ
対応幅に応じて、
ブラケット、
ブッシュが組まれています。
次ページでは
24, 32 mm
を例にとって、分解、組立手順を説明します。
それ以外の機種も、この例を参考にしてください。
2
1
3
2
4
4
3
5
5
1
4
2
3
1
2
3
1
