2.11 下側引込みギア Pa ge 2- 36 2.11.2 下側引込みギア (24, 32 mm) 使用工具 プラスドライバ ( ビット No. 1 、ビット No2) 、マイナスドライ バ 取り外し 1. R 側の 部のビスをすべて取り外し、カ バーを取り外す。 • カバーを取り外した状 態 2. プラスドライバで、 固定ビスを取り外す。 ∗ ビスは共締めではあり ません。片方 ずつ取り 外してください。 ∗ 固定ビスを取…
2.11
下側引込みギア
Page 2-35
2.11
下側引込みギア
2.11.1
各テープ幅の部品構成
各テープフィーダの部品展開図を下に示します。
12, 16 mm
24, 32 mm
INTF-102E
INTF-100E
ギア
コム
プレート
ギア
コム
プレート
ブラケット
44, 56 mm 72 mm
INTF-098E
INTF-096E
ギア
コム
プレート
ブラケット
ブッシュ
ギア
コム
プレート
ブラケット
ブッシュ
対応幅に応じて、
ブラケット、
ブッシュが組まれています。
次ページでは
24, 32 mm
を例にとって、分解、組立手順を説明します。
それ以外の機種も、この例を参考にしてください。
2
1
3
2
4
4
3
5
5
1
4
2
3
1
2
3
1
INTF-J-PEA02-A02-00
2.11
下側引込みギア
Page 2-36
2.11.2
下側引込みギア
(24, 32 mm)
使用工具
プラスドライバ
(
ビット
No.1
、ビット
No2)
、マイナスドライバ
取り外し
1.
R
側の
部のビスをすべて取り外し、カ
バーを取り外す。
•
カバーを取り外した状態
2.
プラスドライバで、固定ビスを取り外す。
∗
ビスは共締めではありません。片方ずつ取り
外してください。
∗
固定ビスを取り外す時は、バネが飛び出さな
いように注意してください。
次ページへ
R
側
R
側
固定ビス
バネ
引込みレバー
L
側
固定ビス
引込みレバー
バネ
INTF-231P
INTF-J-PEA02-A02-00
2.11
下側引込みギア
Page 2-37

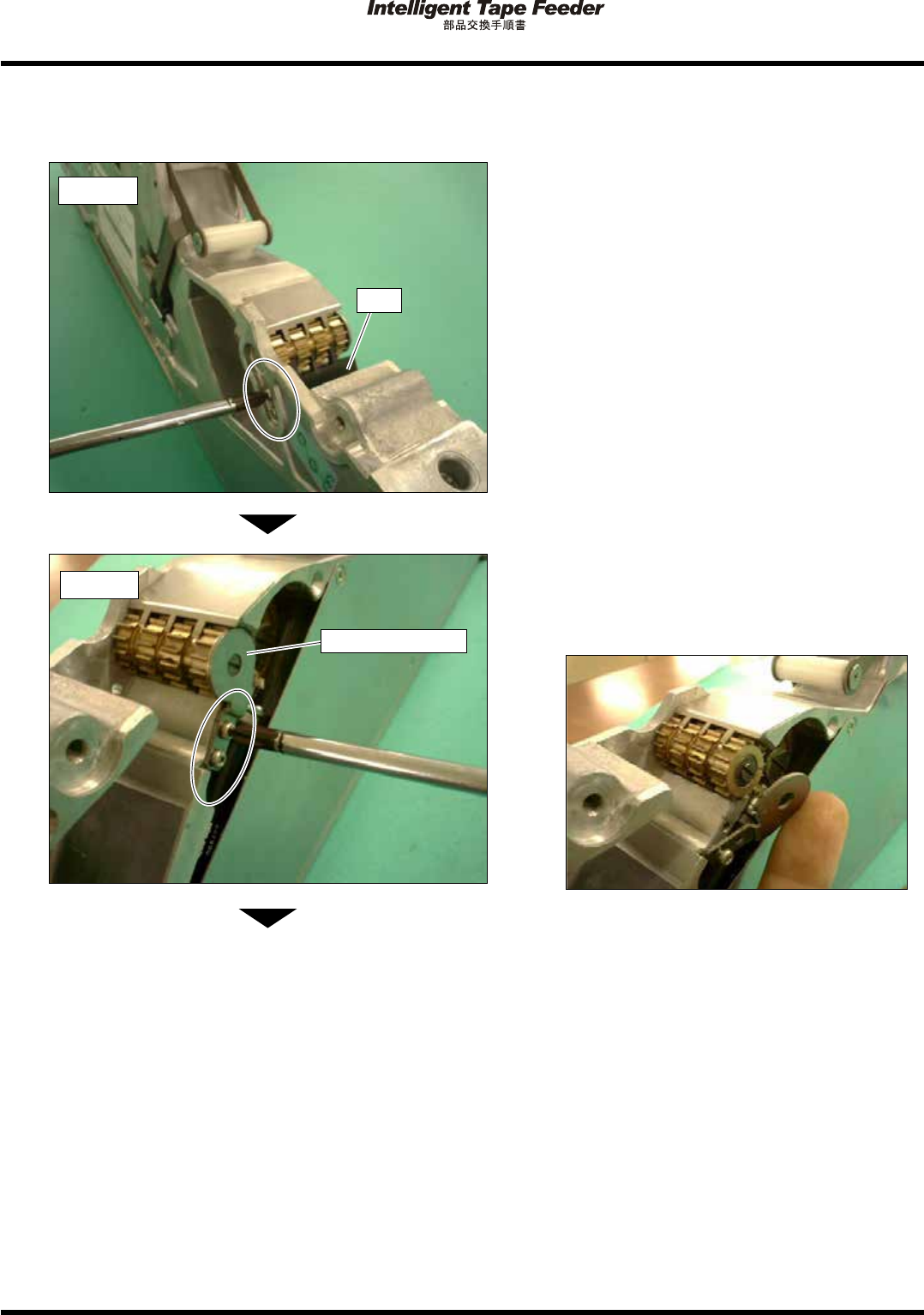

3.
引込みレバーとバネを取り外す。
4.
L
側のコム固定ビス
(2
か所
)
を取り外
し、コムを取り外す。
5.
R
側の固定ビス
(2
か所
)
を取り外し、ギ
ア押さえカバーを取り外す。
•
ギア押さえカバーを取り外した状態
次ページへ
R
側
ギア押さえカバー
L
側
コム
