2.11 下側引込みギア Pa ge 2- 39 取り付け 1. 新しいギアに交換し、摺動面に薄くグリ スを塗る。 ∗ グリスは下記を使用し てください。 MP グリス 2S ( 品番 : N5100064 23AA) 2. ギアの山を噛み合わせて組み付ける。 3. L 側にプラスドライバ、 R 側にマイナス ドライバで、ギア固定ビスを固定する。 ∗ ビスは共締めになって います。 次ページへ INTF-2 32P 摺動面 INTF…
2.11
下側引込みギア
Page 2-38

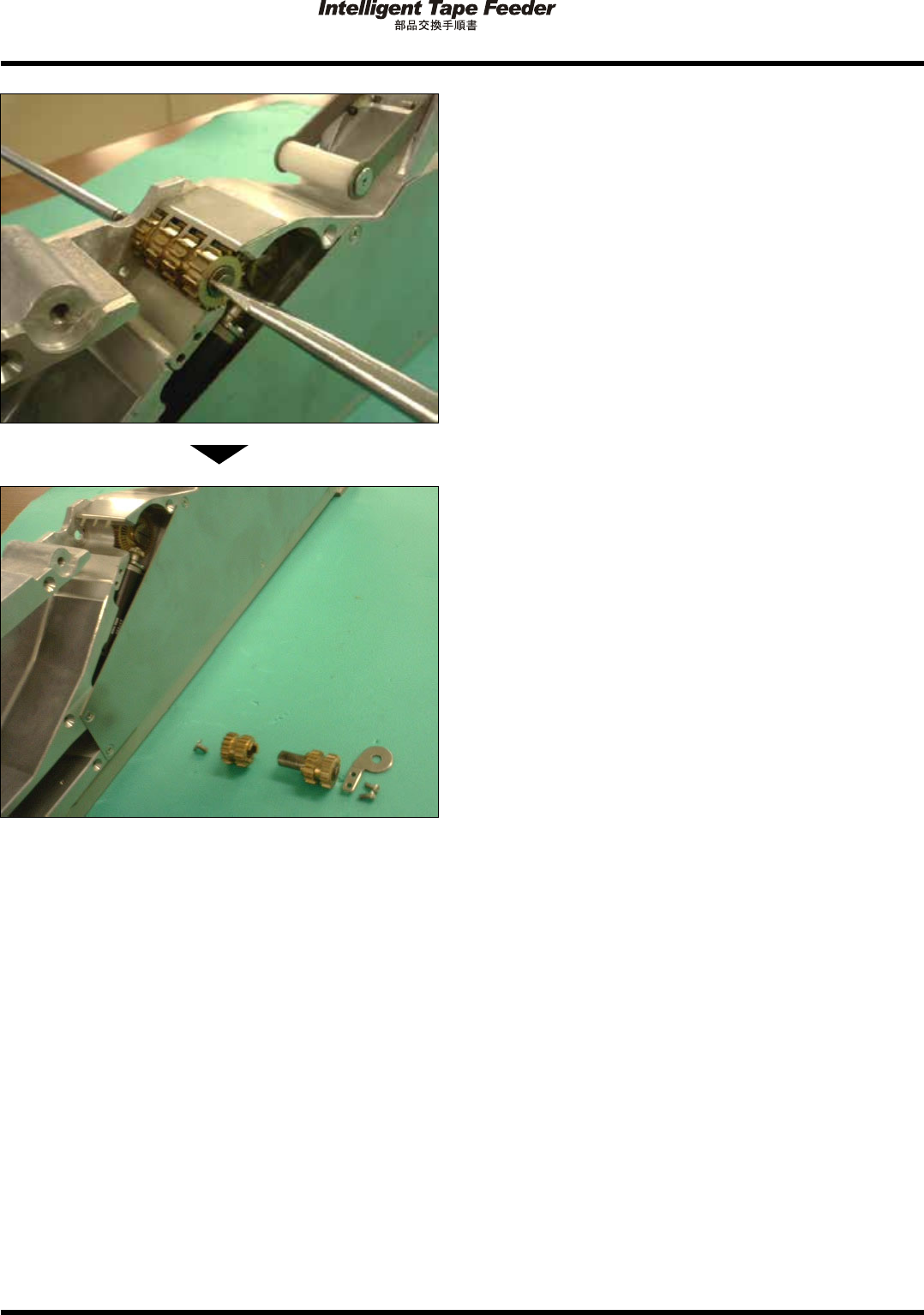

6.
L
側にプラスドライバ、
R
側にマイナス
ドライバで、ギア固定ビスを取り外す。
∗
ビスは共締めになっています。
7.
ギアを取り外す。
INTF-J-PEA02-A02-00
2.11
下側引込みギア
Page 2-39
取り付け
1.
新しいギアに交換し、摺動面に薄くグリ
スを塗る。
∗
グリスは下記を使用してください。
MP
グリス
2S
(
品番
: N510006423AA)
2.
ギアの山を噛み合わせて組み付ける。
3.
L
側にプラスドライバ、
R
側にマイナス
ドライバで、ギア固定ビスを固定する。
∗
ビスは共締めになっています。
次ページへ
INTF-232P
摺動面
INTF-J-PEA02-A02-00
2.11
下側引込みギア
Page 2-40
4.
R
側のギア押さえカバーを取り付け、固
定ビス
(2
か所
)
で固定する。
5.
コムを取り付け、
L
側のコム固定ビス
(2
か所
)
で固定する。
∗
コムの爪がギアの溝に入るように組み付けて
ください。
次ページへ
R
側
ギア押さえカバー
L
側
コム
ギアの溝
コムの爪
