2.11 下側引込みギア Pa ge 2- 41 6. コムの先端と歯車の円との位置関係を確 認する。 ∗ 目視で歯溝の円からコ ムの先端エッ ジが出て いないことを確認して ください。 ∗ コムをギア溝部に軽く 押し当てた状 態で、ビ スを固定してください 。 コムの爪先がギア溝部 から離れてい るとコム の先端エッジが歯溝の 円から出てし まい、 トッ プテープの引き込みが 正しく行われ ないこと があります。 ( 良い例 ) IN…

100%1 / 158

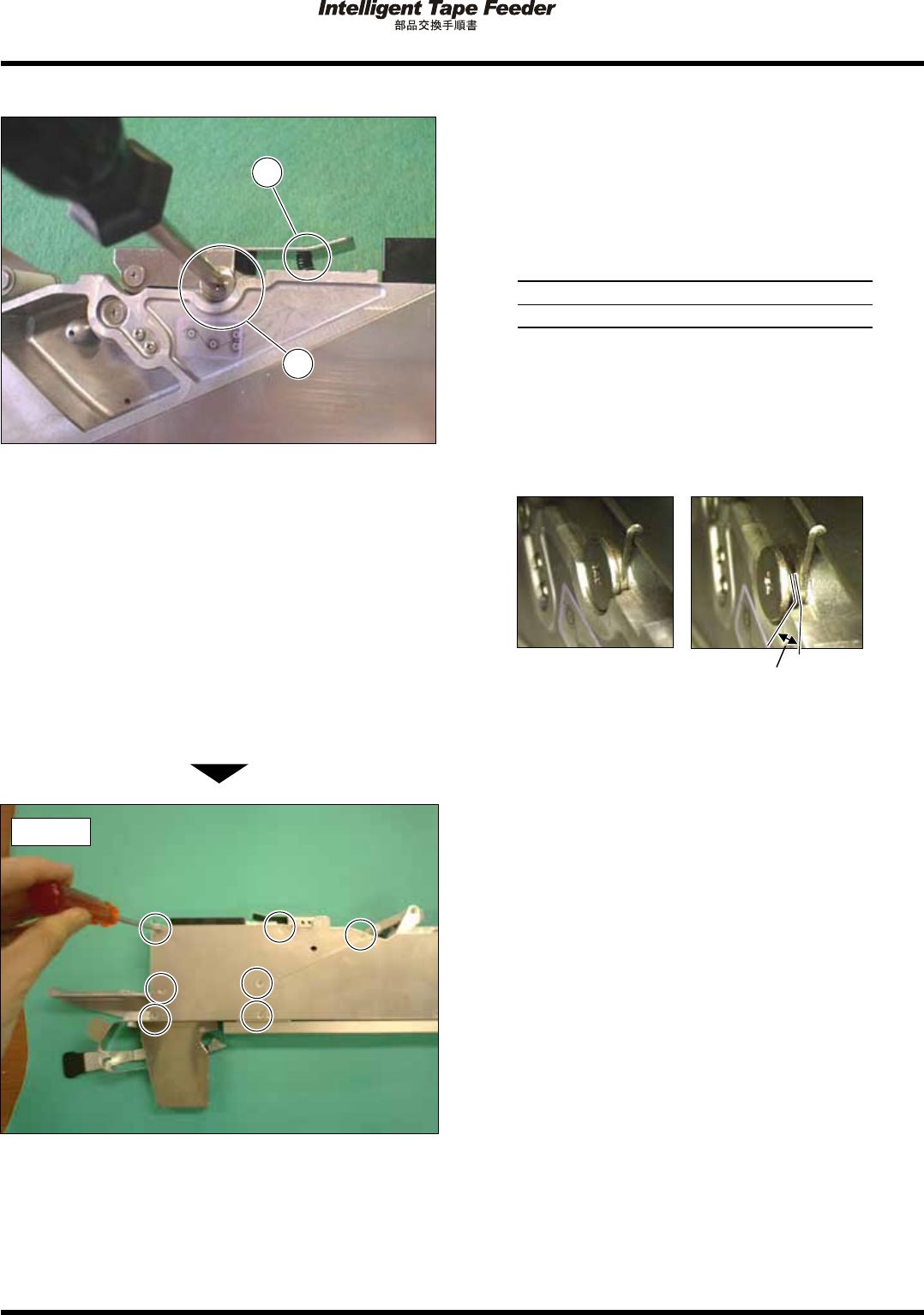

2.11
下側引込みギア
Page 2-40
4.
R
側のギア押さえカバーを取り付け、固
定ビス
(2
か所
)
で固定する。
5.
コムを取り付け、
L
側のコム固定ビス
(2
か所
)
で固定する。
∗
コムの爪がギアの溝に入るように組み付けて
ください。
次ページへ
R
側
ギア押さえカバー
L
側
コム
ギアの溝
コムの爪
INTF-J-PEA02-A02-00
2.11
下側引込みギア
Page 2-41
6.
コムの先端と歯車の円との位置関係を確
認する。
∗
目視で歯溝の円からコムの先端エッジが出て
いないことを確認してください。
∗
コムをギア溝部に軽く押し当てた状態で、ビ
スを固定してください。
コムの爪先がギア溝部から離れているとコム
の先端エッジが歯溝の円から出てしまい、トッ
プテープの引き込みが正しく行われないこと
があります。
(
良い例
)
INTF-212P
(
悪い例
)
INTF-213P
∗
先端エッジが出ている場合は、コム固定ビス
を緩めて、コムの位置を調整した後、再度固
定してください。その後、チェックを実施し
てください。
次ページへ
INTF-168P
コム固定ビス
(
良い例
)
INTF-108J
(
悪い例
)
INTF-107J
INTF-J-PEA02-A02-00
2.11
下側引込みギア
Page 2-42
L
側
7.
引込みレバーを固定ビス
で仮締めす
る。
8.
バネ
を取り付け、固定ビスを本締めす
る。
締め付けトルク
100 Ncm (
±
10 Ncm)
∗
L
側
/R
側共すき間を写真
a
のように締め付け
てください。
写真
b
のように締め付けた場合、引き込みレ
バーの動きが悪くなります。
(
良い例
) (
悪い例
)
写真
a
写真
b
INTF-226P
INTF-227P
すき間
9.
カバーを取り付け、
部のビスで固定す
る。
R
側
INTF-203P
2
1
INTF-J-PEA02-A02-00
