2.15 トップテ ープ引き込み モータ Pa ge 2- 59 7. カプトンテープで配線を固定する。 (3 か 所 ) • カプトンテープ 品番 : N510042833 AA ∗ カプトンテープ は A のラインを越え ないよう にしてください 。 (A のラインを越 えるとカバー からはみ出て 見 えます。 ) ∗ 配線の溝からの はみ出し、重 なりがないよ う 注意してくださ い。 ( 悪い例 ) 8. フレーム R 側の面を…
2.15
トップテープ引き込みモータ
Page 2-58

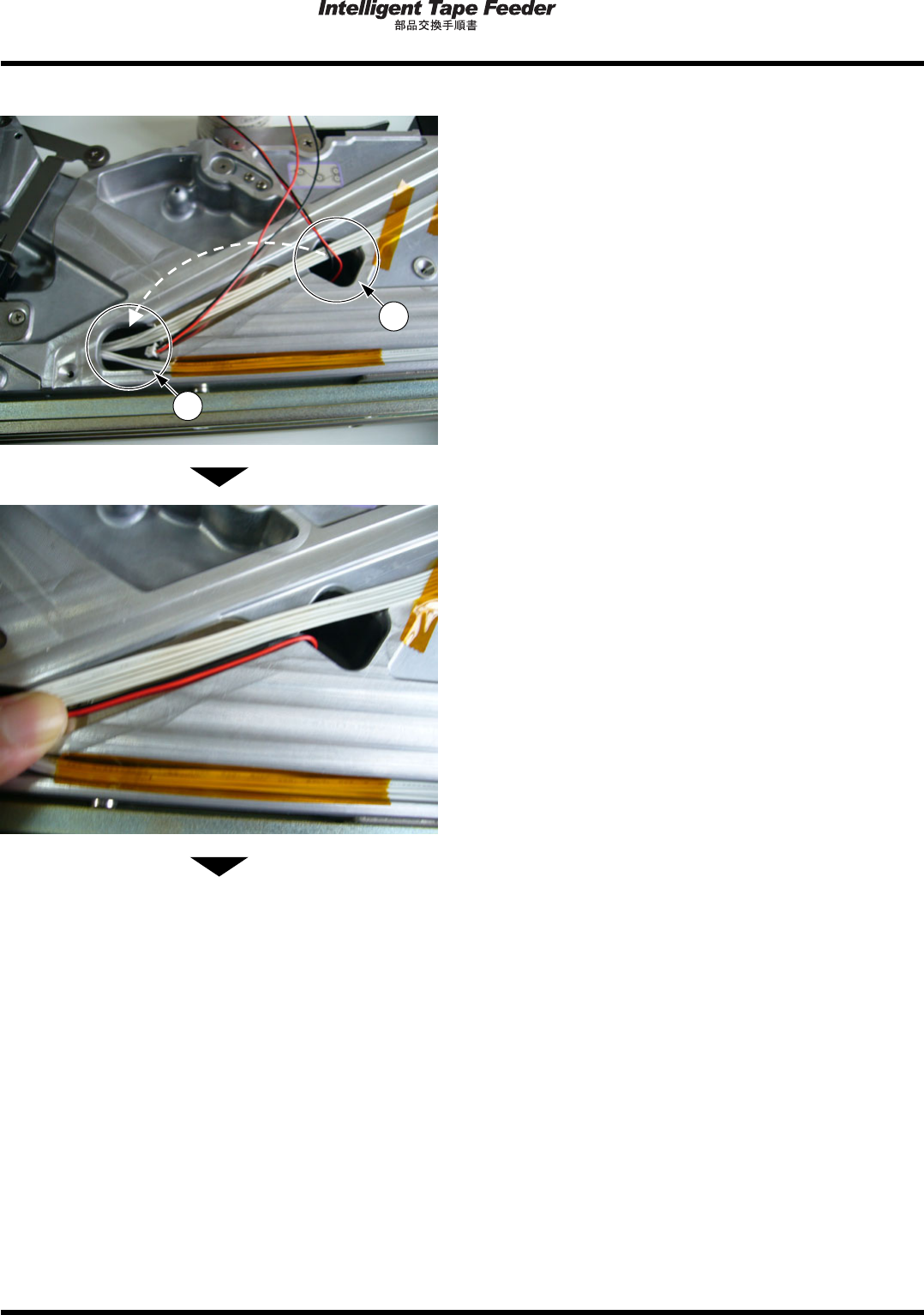

5.
フレーム
L
側の面を上に向け、コネクタ
を
A
から
B
に通し
R
側に出す。
6.
フレームの溝部に各配線が重ならないよ
うに指で軽く押さえる。
次ページへ
L
側
A
B
INTF-J-PEA02-A03-00
2.15
トップテープ引き込みモータ
Page 2-59

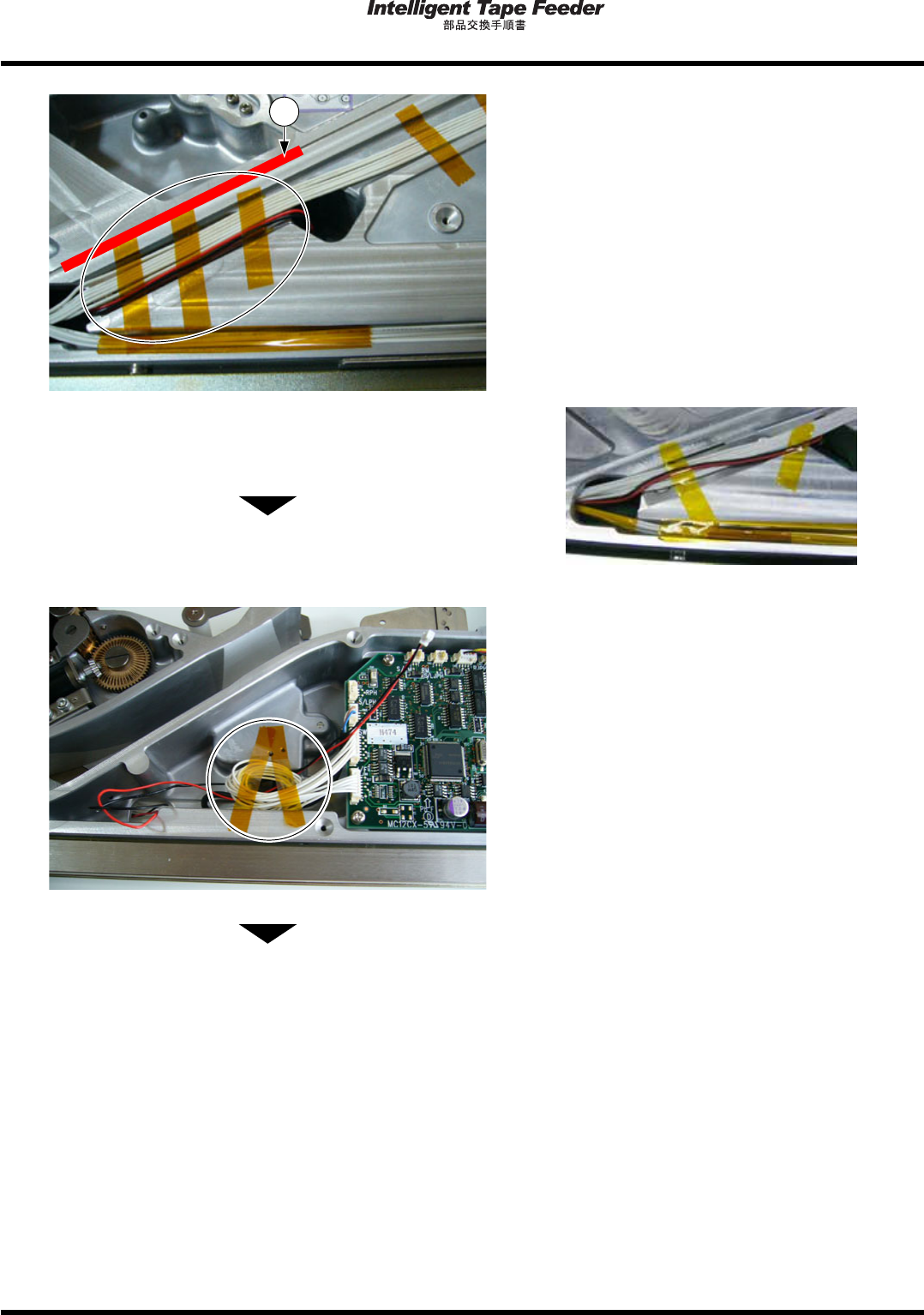

7.
カプトンテープで配線を固定する。
(3
か
所
)
•
カプトンテープ品番
: N510042833AA
∗
カプトンテープは
A
のラインを越えないよう
にしてください。
(A
のラインを越えるとカバーからはみ出て見
えます。
)
∗
配線の溝からのはみ出し、重なりがないよう
注意してください。
(
悪い例
)
8.
フレーム
R
側の面を上に向け、モータ線
(
赤・黒
)
を白い配線の下に通す。
次ページへ
A
R
側
INTF-J-PEA02-A03-00
2.15
トップテープ引き込みモータ
Page 2-60

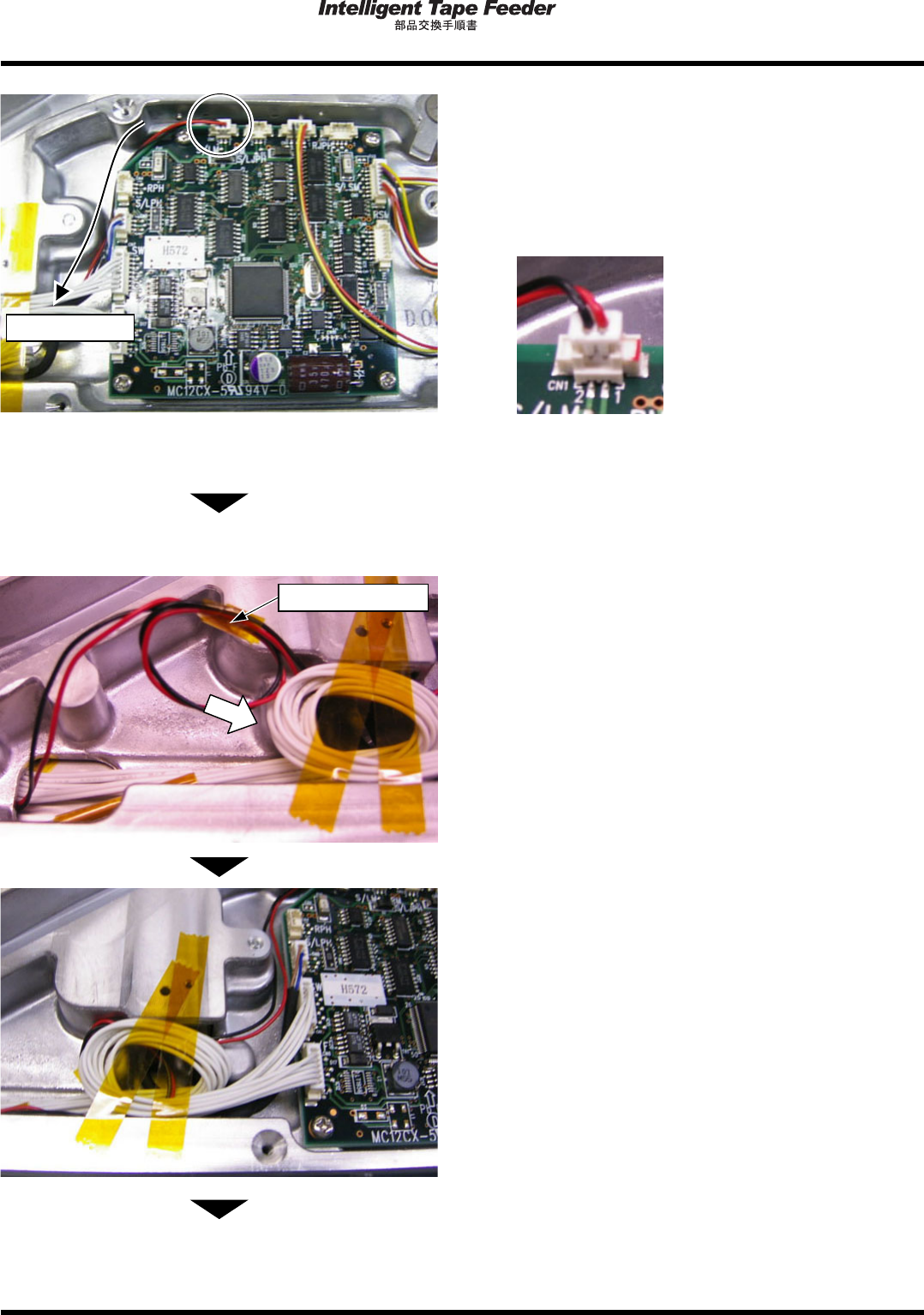

9.
基板
(CN1: S/LM)
にコネクタを挿し込
む。
∗
作業時は静電対策を行ってください。また、
コネクタは奥まで確実に押し込んでくださ
い。
10.
モータ線は基板の上を通さず、左上から
左側面に通してモータ側に軽く引っ張
る。
11.
余分な配線を丸めてカプトンテープで固
定し、白い配線の下に配置する。
12.
配線の浮き上がりがないか、カプトンテ
ープでしっかり固定されているかを確認
する。
∗
カプトンテープの固定が弱い場合は、新たに
固定してください。
(2
本使用
)
カプトンテープで配線を固定するときは配線
にゆるみ・たるみがないようにしてください。
次ページへ
モータ線
カプトンテープ
INTF-J-PEA02-A03-00
