2.17
操作スイッチ
Page 2-68
2.17
操作スイッチ
使用工具
プラスドライバ
(
ビット
No.1)
、カプトン
®
テープ
(W 7 mm)
∗
“
カプトン
®”
は米国デュポン社の登録商標です。
お願い
この作業では多く部品を分解します。外した部品、ビスの紛失がないよう管理して
ください。
作業時は基板保護のため、アースストラップを使用するなどの静電対策を必ず実施
してください。
取り付け時に配線の噛みこみでショート・断線が発生しないよう、細心の注意を払
ってください。
取り外し
1.
L
側の
{
部のビスをすべて外し、カバー
を取り外す。
(5
か所
)
∗
取り外したビスは取り付け時に使用します。
紛失しないよう注意してください。
2.
操作スイッチの配線を固定しているカプ
トンテープを外す。
次ページへ
L
側
INTF-J-PEA02-A03-00
2.17
操作スイッチ
Page 2-69

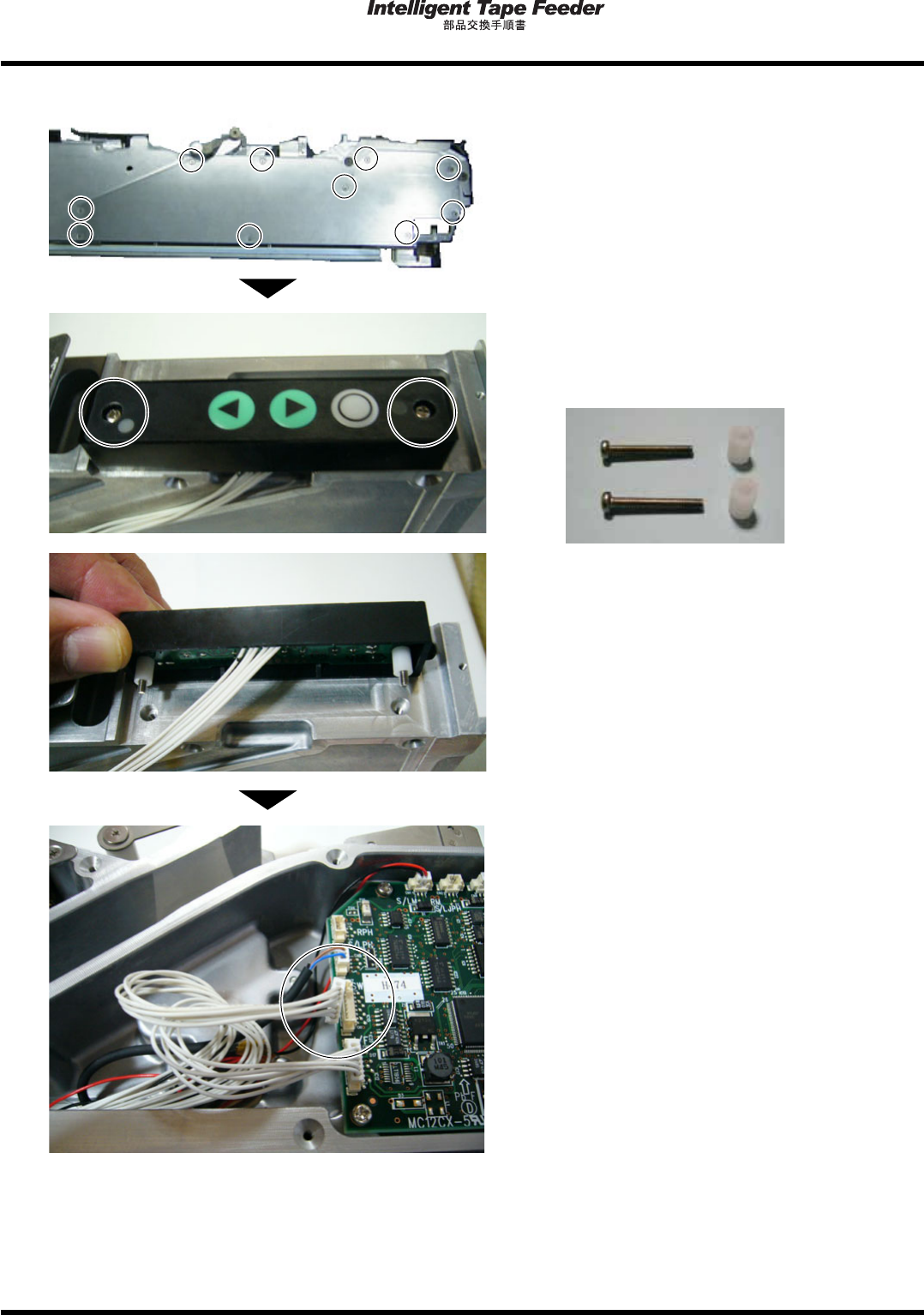

3.
R
側の
{
部のビスをすべて外し、カバー
を取り外す。
(10
か所
)
∗
取り外したビスは取り付け時に使用します。
紛失しないよう注意してください。
4.
ビスを外し、操作スイッチとスペーサを
取り外す。
(2
か所
)
•
M2.5
×
18: 2
個
/
スペーサ
: 2
個
5.
コネクタを抜く。
(1
か所
)
∗
コネクタを抜く際は配線を引っ張らず、コネ
クタ部を持って抜いてください。
∗
作業時は静電対策を行ってください。また、
断線に注意してください。
R
側
INTF-J-PEA02-A03-00
