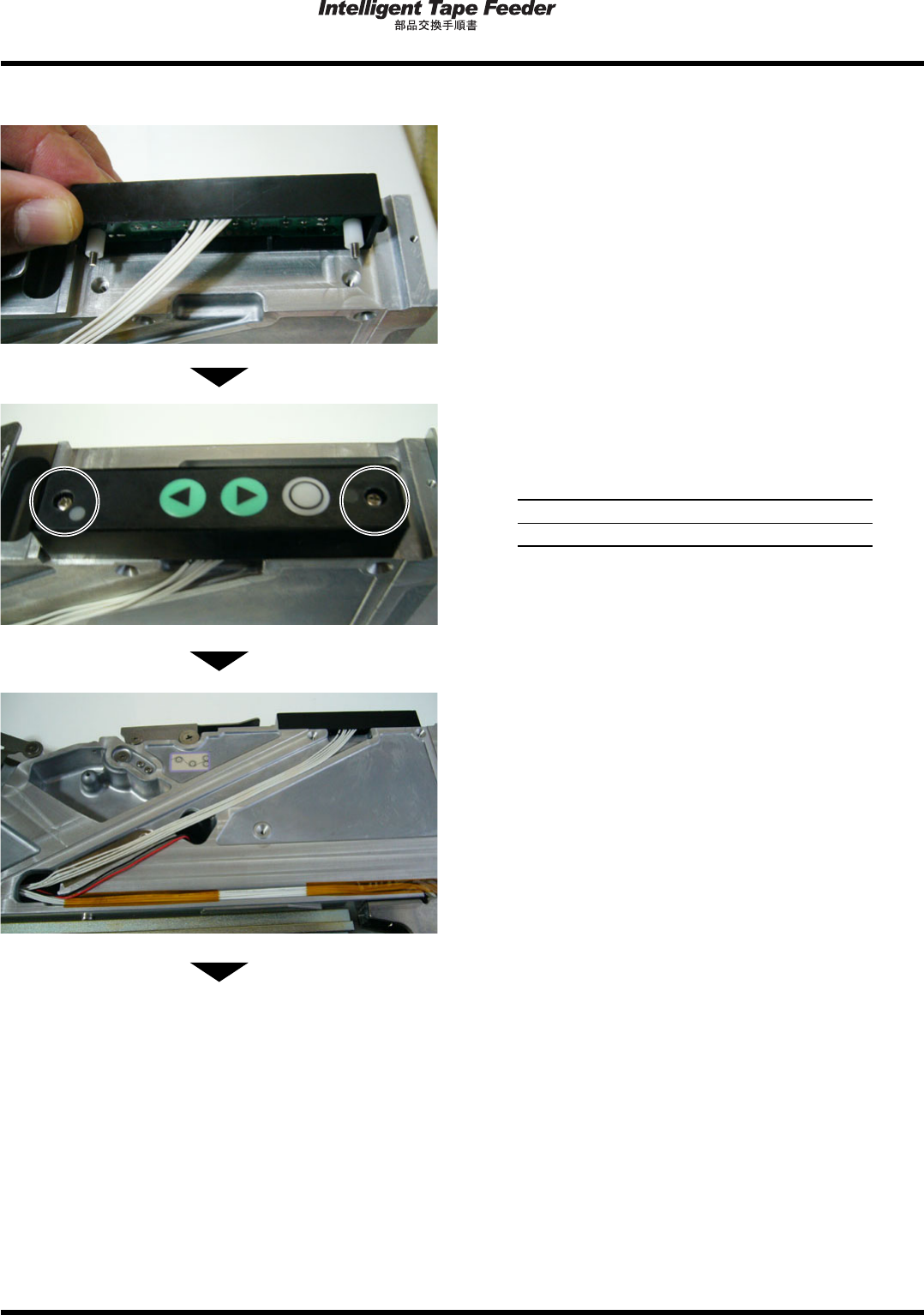

2.17
操作スイッチ
Page 2-70
取り付け
1.
交換する操作スイッチをセットする。
∗
締め付けビスを突っ込み、スペーサを入れた
状態でフレーム内ネジ部にセットします。
スペーサを付け忘れないよう注意してくださ
い。
•
M2.5
×
18: 2
個
/
スペーサ
: 2
個
2.
カバーを固定方向へ軽く押し、位置決め
した状態でビスを締め付け固定する。
(2
か所
)
締め付けトルク
30 N•cm (
±
3 N•cm)
3.
コネクタを
R
側へ通し、配線用溝範囲で
白い配線を重ならないように押さえる。
次ページへ
INTF-J-PEA02-A03-00
2.17
操作スイッチ
Page 2-71

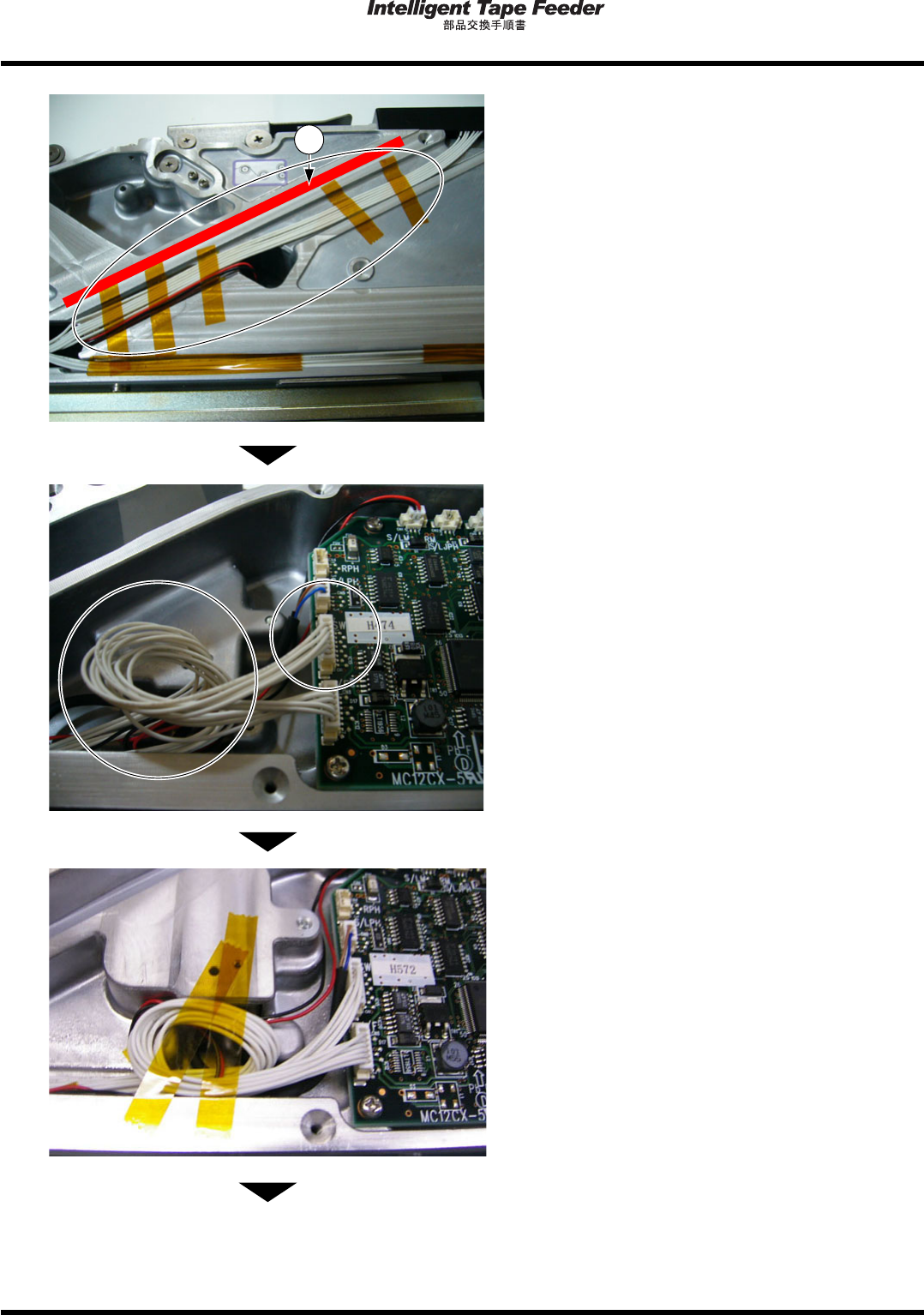

4.
カプトンテープで配線を固定する。
(5
か
所
)
•
カプトンテープ品番
: N510042833AA
∗
カプトンテープは
A
のラインを越えないよう
にしてください。
(A
のラインを越えるとカバーからはみ出て見
えます。
)
∗
配線の溝からのはみ出し、重なりがないよう
注意してください。
5.
余分な配線を丸め、軽く押さえる。
6.
基板にコネクタを挿し込む。
•
操作スイッチ
→
CN7: SW
∗
作業時は静電対策を行ってください。また、
コネクタは奥まで確実に押し込んでくださ
い。
7.
配線をカプトンテープでしっかり固定す
る。
∗
カプトンテープで配線を固定するときは配線
にゆるみ・たるみがないようにしてください。
次ページへ
A
INTF-J-PEA02-A03-00
2.17
操作スイッチ
Page 2-72

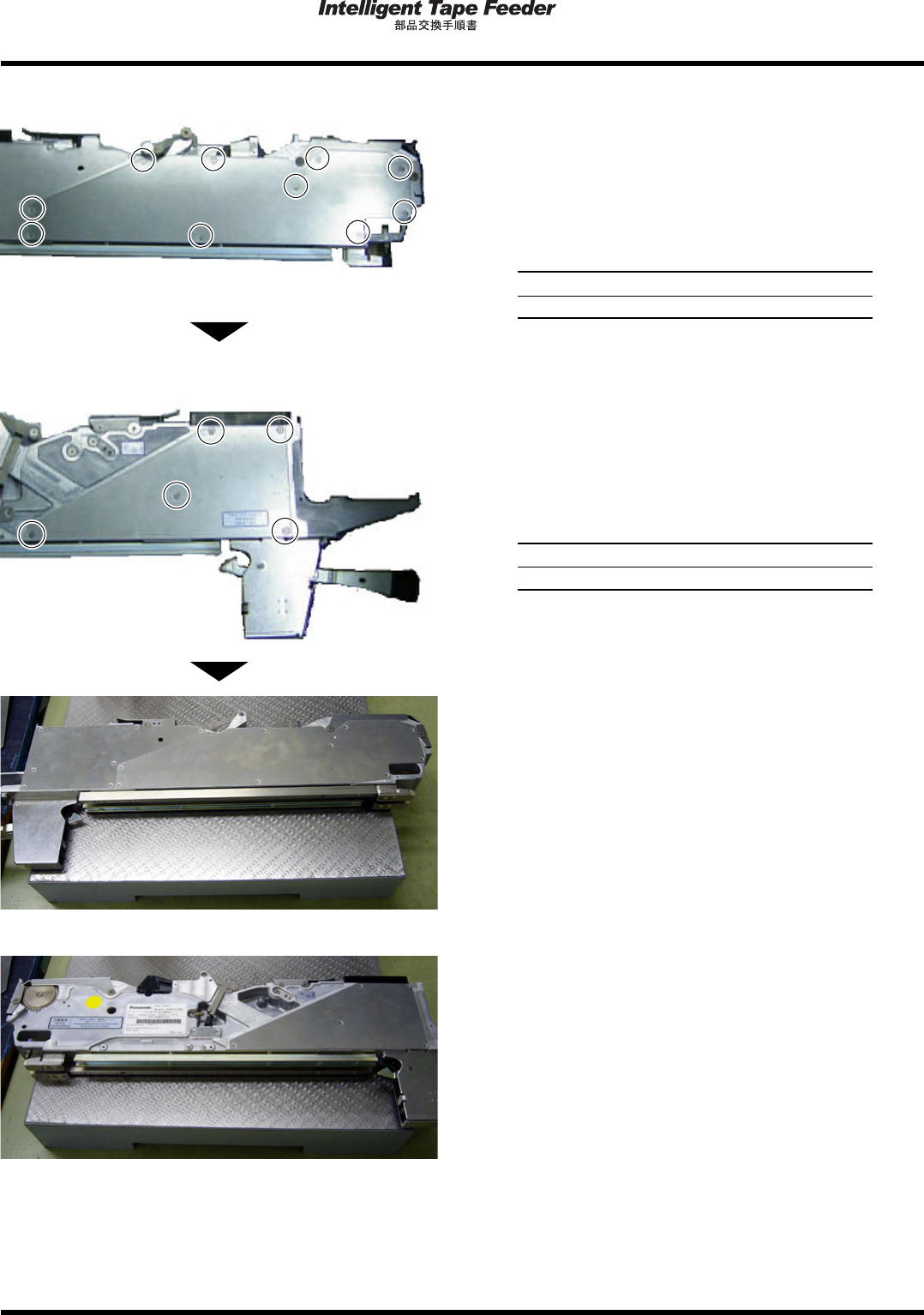

8.
R
側のカバーを取り付け、
{
部のビスを
すべて固定する。
(10
所
)
取り付け順
1)
R
側カバー
(
前
)
を取り付ける。
2)
ビス
10
本で仮止めし、番号順に締める。
3)
カバーの浮きがないか確認する。
締め付けトルク
40 N•cm (
±
5 N•cm)
9.
L
側のカバーを取り付け、
{
部のビスを
すべて固定する。
(5
か所
)
取り付け順
1)
L
側カバーを取り付ける。
2)
ビス
5
本で仮止めし、番号順に締める。
3)
カバーの浮きがないか確認する。
締め付けトルク
40 N•cm (
±
5 N•cm)
10.
定盤に置いて、カバーの盛り上がりがな
いことを確認する。
∗
定盤がない場合はストレートエッジなどで確
認してください。
∗
盛り上がりがある場合は、配線の挟み込みが
考えられます。
R
側
4
5
6
2
9
10
1
7
8
3
2
4
1
3
5
L
側
L
側のチェック
R
側
(
前・後
)
のチェック
