1.13 操作スイッチ Pa ge 1- 64 3. ビスを外し、操作スイッチとスペーサを 取り外す。 (2 か所 ) • M2.5 × 18: 2 個 / スペーサ : 2 個 4. ビスを外し、 カバープレートを取り外す。 (2 か所 ) • サラ小ネジ M2.5 × 4 次ページへ INTF- J-PEA01- A04-00
1.13
操作スイッチ
Page 1-63
1.13
操作スイッチ
使用工具
プラスドライバ
(
ビット
No.1)
、カプトン
®
テープ
(W 7 mm)
∗
“
カプトン
®”
は米国デュポン社の登録商標です。
お願い
この作業では多く部品を分解します。外した部品、ビスの紛失がないよう管理して
ください。
作業時は基板保護のため、アースストラップを使用するなどの静電対策を必ず実施
してください。
取り付け時に配線の噛みこみでショート・断線が発生しないよう、細心の注意を払
ってください。
取り外し
1.
R
側の
{
部のビスをすべて外し、カバー
を取り外す。
(21
か所
)
∗
取り外したビスは取り付け時に使用します。
紛失しないよう注意してください。
2.
カバーテープふた
を取り外す。
次ページへ
R
側
(
前
)
R
側
(
後
)
1
INTF-J-PEA01-A04-00
1.13
操作スイッチ
Page 1-64
3.
ビスを外し、操作スイッチとスペーサを
取り外す。
(2
か所
)
•
M2.5
×
18: 2
個
/
スペーサ
: 2
個
4.
ビスを外し、カバープレートを取り外す。
(2
か所
)
•
サラ小ネジ
M2.5
×
4
次ページへ
INTF-J-PEA01-A04-00
1.13
操作スイッチ
Page 1-65

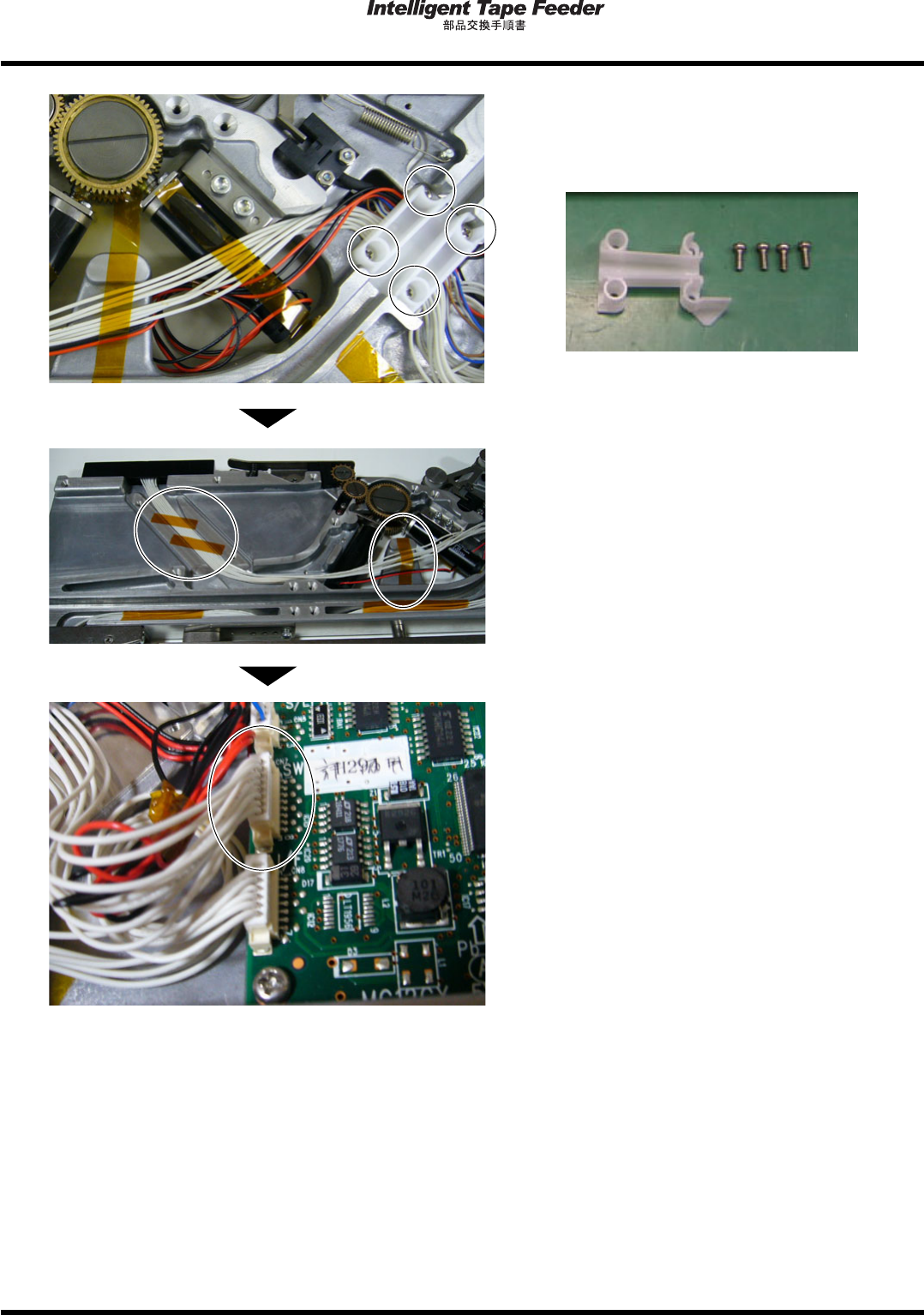

5.
ビス
(
ナベ小ネジ
)
を外し、配線カバー
を取り外す。
•
M2.5
×
6: 4
個
6.
配線状態を保持しているカプトンテープ
を外す。
7.
コネクタを抜く。
(1
か所
)
∗
コネクタを抜く際は配線を引っ張らず、コネ
クタ部を持って抜いてください。
∗
作業時は静電対策を行ってください。また、
断線に注意してください。
INTF-J-PEA01-A04-00
