1.13 操作スイッチ Pa ge 1- 68 8. 基板横のスペースに余分な配線をまとめ られるように配線経路を仮配置する。 9. 配線カバー取り付け部の各配線が重なら ないように、指で軽く押さえる。 配線カバー ( 白 ) 10. 配線カバーを被せ、指で軽く押さえた状 態で各配線がスムーズに動くことを確認 しながら、ビス ( ナベ小ネジ ) で配線カ バーを固定する。 ∗ 配線が重ならな いように確認 しながら、ビ ス を対角に少し…
1.13
操作スイッチ

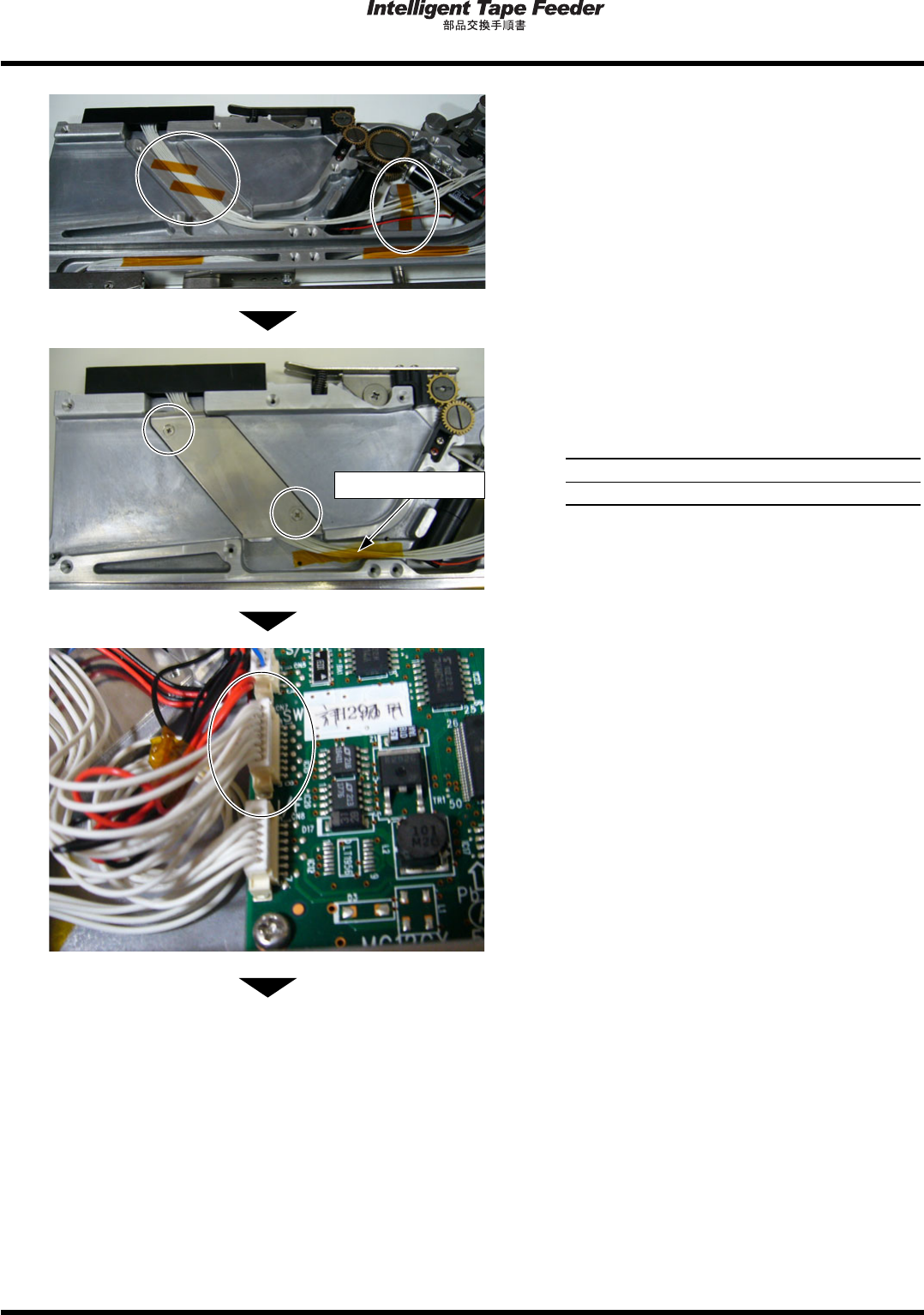

Page 1-67
4.
配線を平らにし、カプトンテープで固定
する。
5.
配線カバーと取り付けビスをプラスドラ
イバで取り付ける。
(2
か所
)
•
サラ小ネジ
M2.5
×
4: 2
個
締め付けトルク
40 N•cm (
±
5 N•cm)
6.
配線が浮き上がって来ないようにカプト
ンテープで固定する。
7.
基板にコネクタを挿し込む。
•
操作スイッチ
→
CN7: SW
∗
作業時は静電対策を行ってください。また、
コネクタは奥まで確実に押し込んでくださ
い。
次ページへ
カプトンテープ
INTF-J-PEA01-A04-00
1.13
操作スイッチ

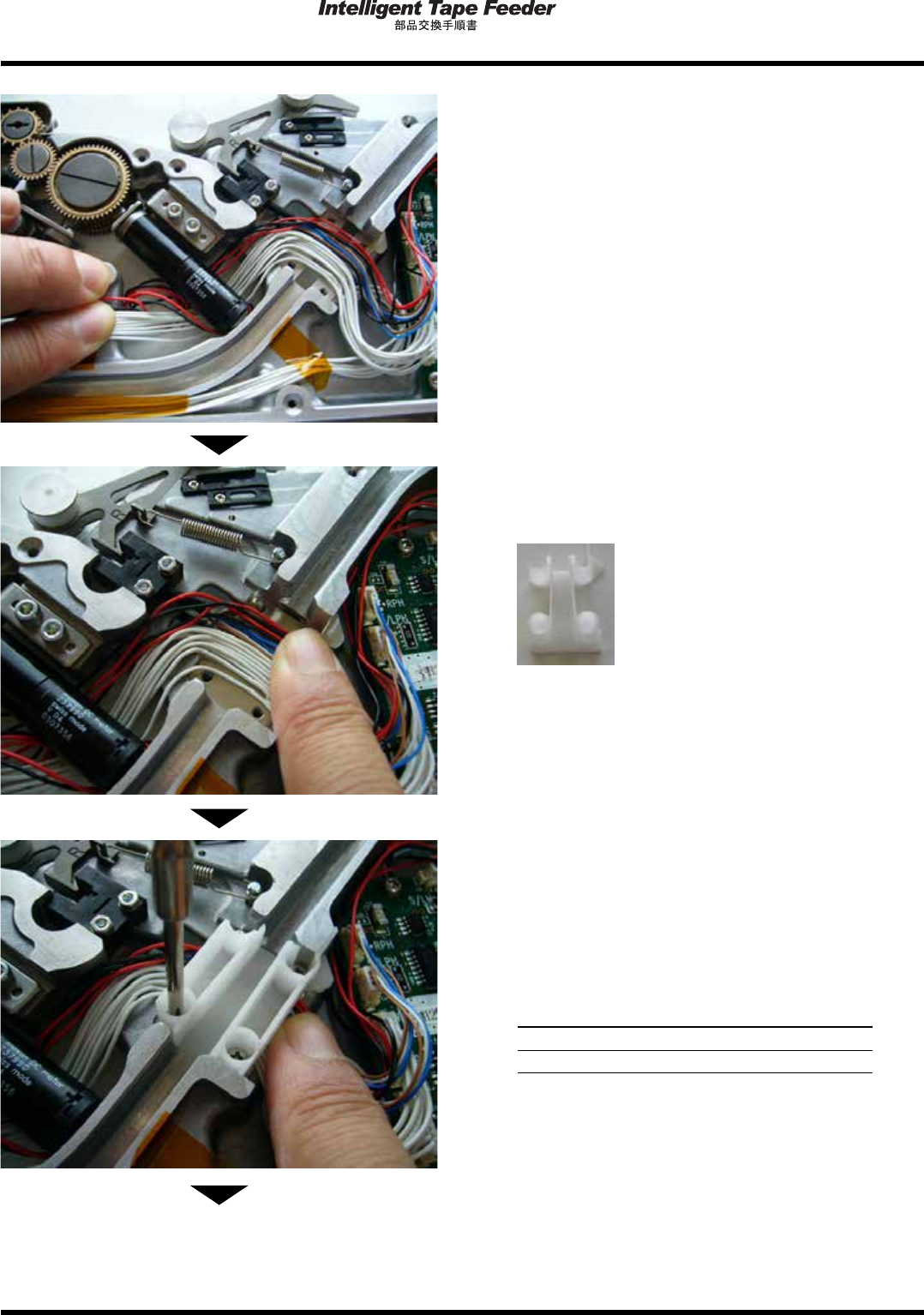

Page 1-68
8.
基板横のスペースに余分な配線をまとめ
られるように配線経路を仮配置する。
9.
配線カバー取り付け部の各配線が重なら
ないように、指で軽く押さえる。
配線カバー
(
白
)
10.
配線カバーを被せ、指で軽く押さえた状
態で各配線がスムーズに動くことを確認
しながら、ビス
(
ナベ小ネジ
)
で配線カ
バーを固定する。
∗
配線が重ならないように確認しながら、ビス
を対角に少しずつ締めてください。
締め付けトルク
40 N•cm (
±
5 N•cm)
次ページへ
INTF-J-PEA01-A04-00
1.13
操作スイッチ

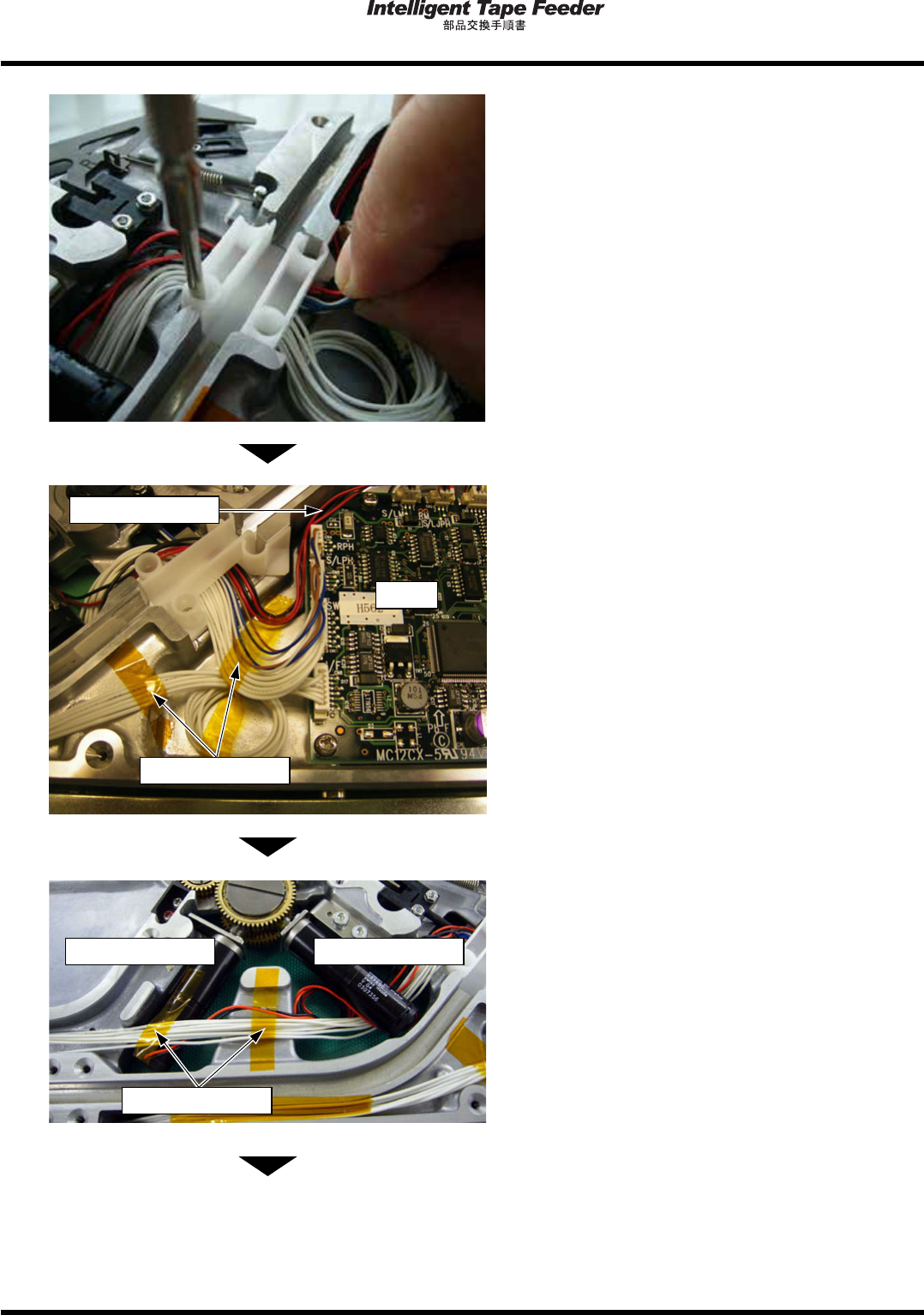

Page 1-69
11.
全ての配線がスムーズに動くこと
(
挟ま
れてないこと
)
を確認する。
12.
L
側
/R
側のモータ線は基板の上を通さ
ず、左上から左側面に通してモータ側に
軽く引っ張る。
13.
コントロール基板左側の配線を、フレー
ムより上に行かないようにカプトンテー
プで押さえて固定する。
•
カプトンテープ品番
: N510042833AA
14.
白い線を
L
側モータ線と並べ、カプトン
テープで平らになるよう固定する。
∗
L
側モータおよび、モータ間にあるフレームの
溝に固定してください。
次ページへ
基板
カプトンテープ
モータ線
INTF-J-PEA01-A04-00
カプトンテープ
L
側モータ
R
側モータ
R
側
