2.4 テープガイド Pa ge 2- 12 2.4.2 キャリアテープ搬送ガイド 使用工具 プラスドライバ ( ビット No. 1) 取り外し 1. テープガイドの固定ビス (2 か所 ) を取 り外し、テープガイド を取り外す。 取り付け 1. テープガイド を取り付け、固定ビス (2 か所 ) で固定する。 INTF-2 16P 2 1 INTF-2 16P 2 1 INTF- J-PEA02- A01-0…
2.4
テープガイド
Page 2-11

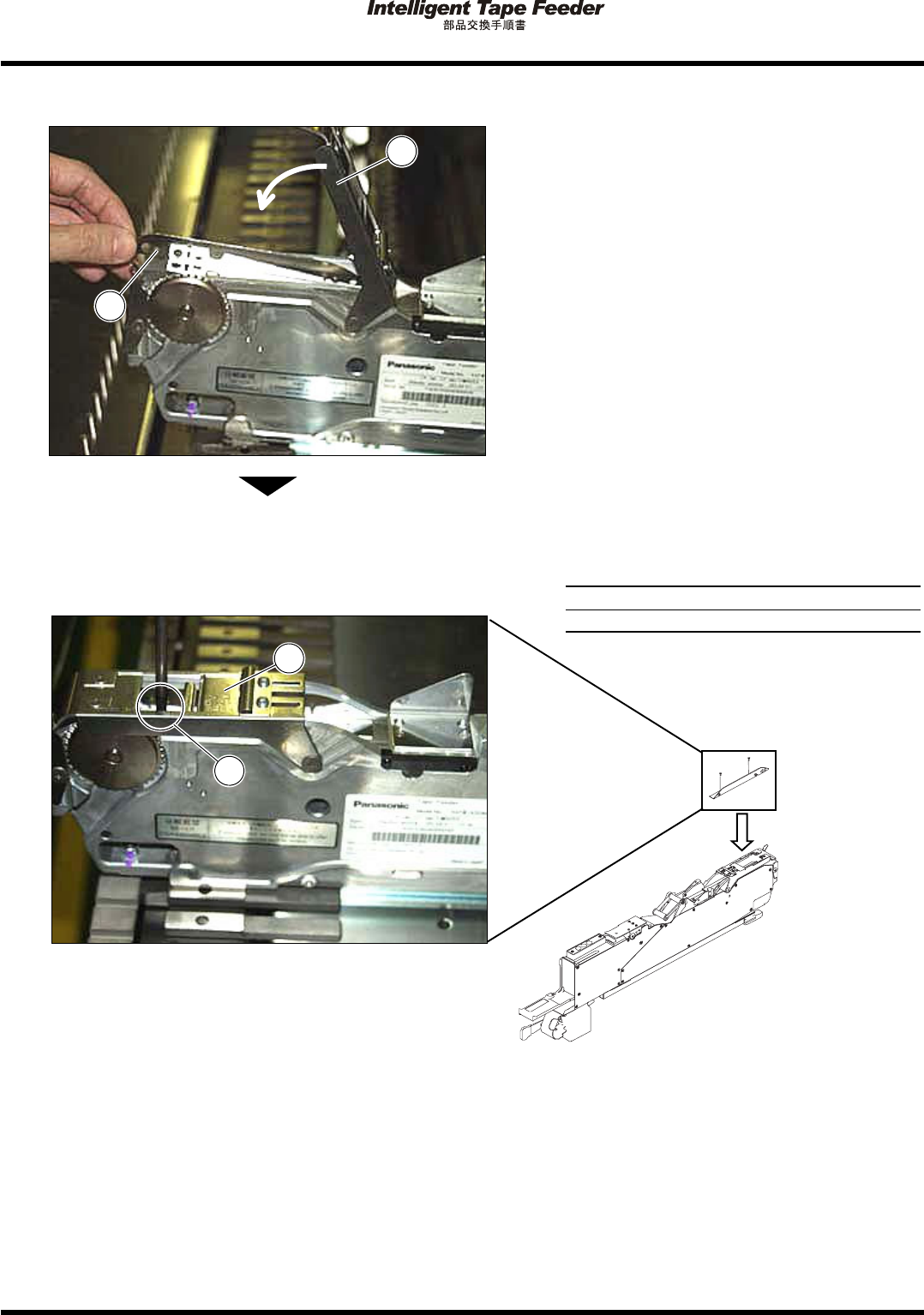

取り付け
1.
テープガイド
を取り付け、テープ押さ
えカバー
を閉じる。
2.
テープガイドの固定ビス
(2
か所
)
を固
定する。
締め付けトルク
40 Ncm (
±
5 Ncm)
∗
通常は、テープ押さえカバー
を閉じてから
行いますが、フィーダ幅によっては開いた状
態で行う場合もあります。
INTF-215P
1
2
INTF-086E
INTF-214P
1
2
INTF-J-PEA02-A01-00
2.4
テープガイド
Page 2-12

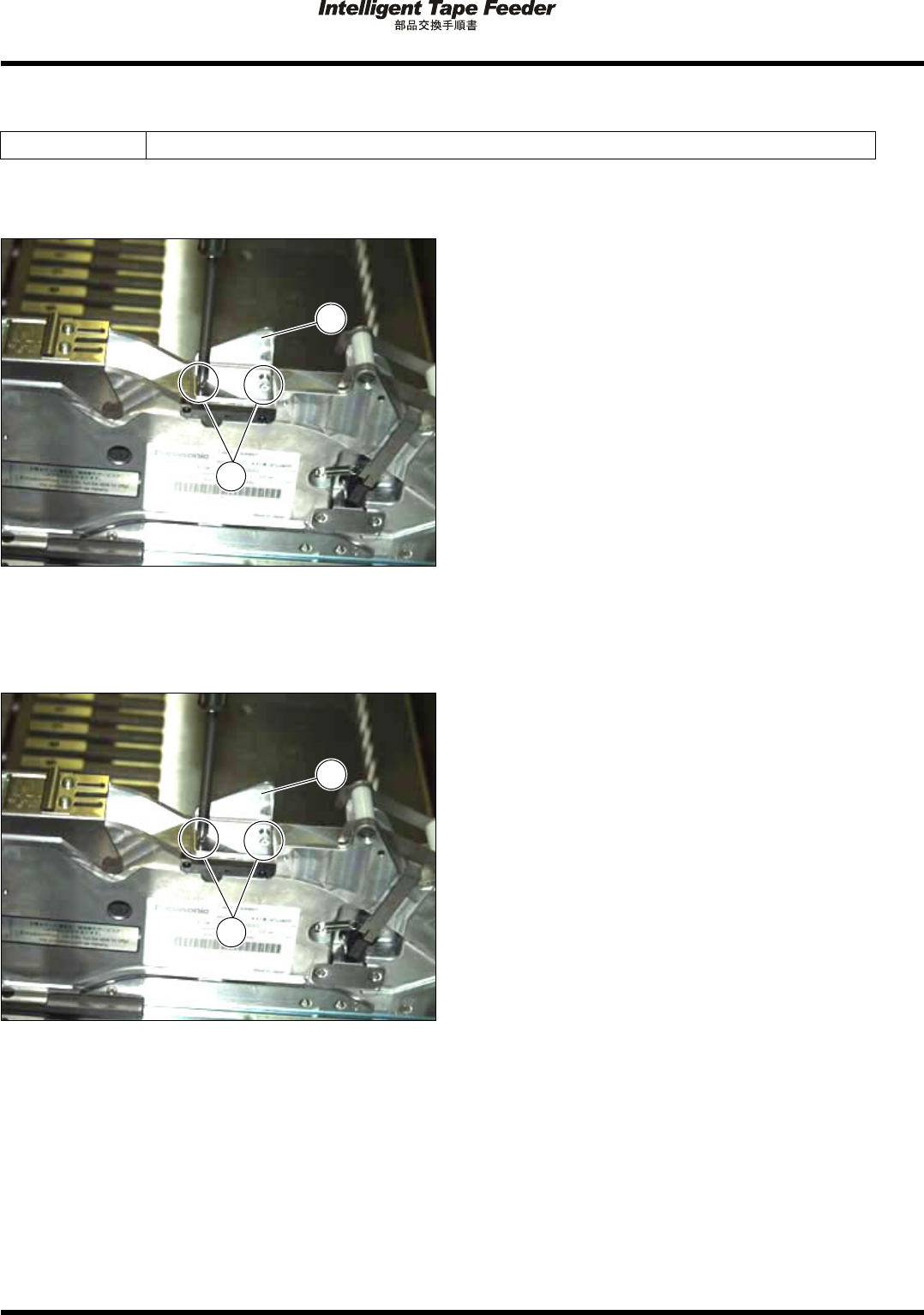

2.4.2
キャリアテープ搬送ガイド
使用工具
プラスドライバ
(
ビット
No.1)
取り外し
1.
テープガイドの固定ビス
(2
か所
)
を取
り外し、テープガイド
を取り外す。
取り付け
1.
テープガイド
を取り付け、固定ビス
(2
か所
)
で固定する。
INTF-216P
2
1
INTF-216P
2
1
INTF-J-PEA02-A01-00

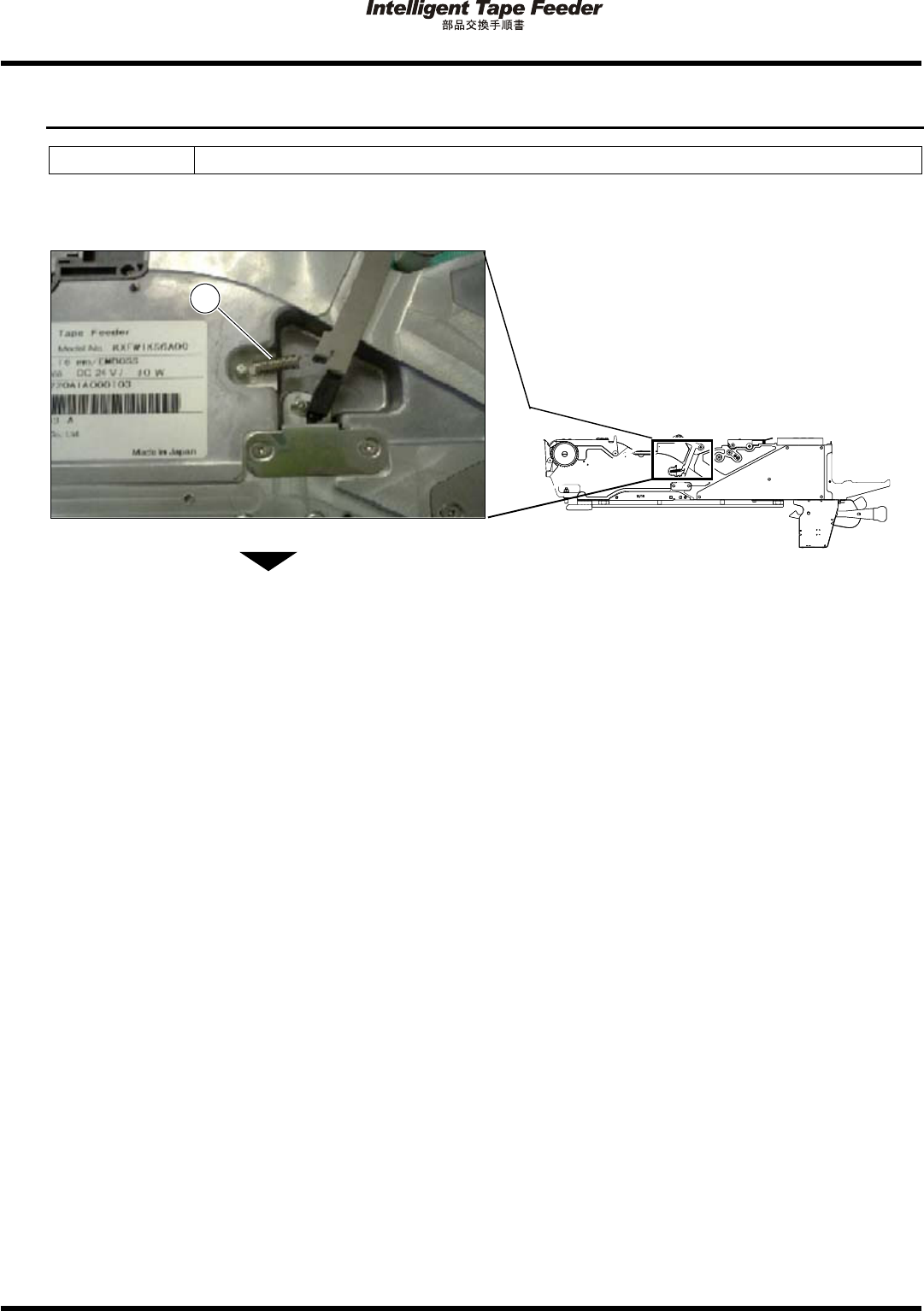

2.5
テンショナー
Page 2-13
2.5
テンショナー
使用工具
プラスドライバ
(
ビット
No.1
、ビット
No.2)
、マイナスドライバ、ラジオペンチ
取り外し
1.
ラジオペンチで、
L
側のバネ
を取り外
す。
∗
バネをラジオペンチでつかむときに強くつか
み過ぎないようにしてください。
バネの変形やキズがついて折れ易くなる可能
性があります。
次ページへ
INTF-087E
INTF-187P
1
INTF-J-PEA02-A01-00
