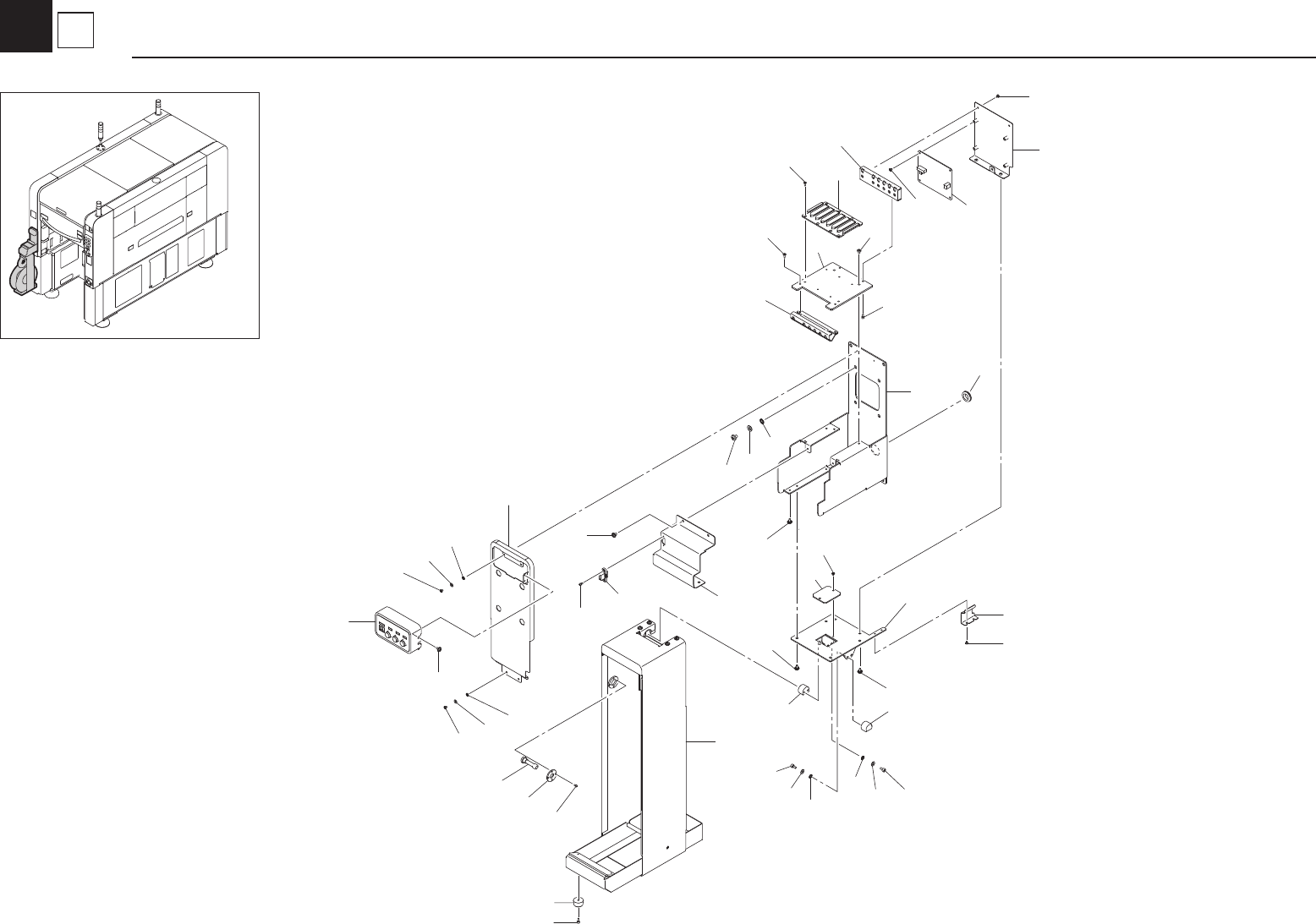

Set Up ST on MC
FDR
KLF-1309
Rev. :It had a change without the compatibility. Please be careful at the time of the parts ordering.
Rev.: 過去に互換性の無い変更が入った部品。部品発注時は注意してください。
No. Part No. Part Name Q’ty Remarks Rev. Rank Level No. Part No. Part Name Q’ty Remarks Rev. Rank Level
1
KLF-MD101-00 FEEDER PLATE
1 /
Í
39
2
KLF-MD102-00 COVER,HNS
1
/
40
3
KLF-MD103-00 COVER,SIDE
1 /
41
4
KLF-MD104-00 CLAMP PLATE
1 /
Í
42
5
KLF-MD105-00 FEEDER STOPPER
1 /
Í
43
6
KLF-MD106-00 CONNECTOR PLATE
1 /
44
7
KLF-MD107-00 COVER,BACK
1 /
45
8
KLF-MD108-00 COVER
1 /
46
9
KLF-MD1B0-00 SWITCH ASSY
1 /
Í
47
10
KLF-MD111-00
RAIL GUIDE 16P
1 /
48
11
KLF-MD112-00 PLATE, UNDER COVER
1 /
49
12
KLF-MD113-00 HUNGER
1 /
50
13 51
14
KLF-MD1C0-00 SCREW,STAD
1 /
52
15
KHY-M372M-00 REELHOLDER EQUIP.
2 /
53
16
KHJ-MD115-00 PIN,HUNG R
2 /
54
17
KHJ-M4484-02 FDR.ST.BOARD ASSY
1 /
Í
55
18
KLF-M66TE-10 HNS,F.CTRL - FDR.
1
/
Í
56
19
90172-00J030 WASHER, EXTL.TOOTHED
4
57
20
90172-00J040 WASHER, EXTL.TOOTHED
4
58
21
90172-00J060 WASHER, EXTL.TOOTHED
6 59
22
90990-12J001 SCREW BIN.HEAD W/W
12 60
23
90990-23J029 GROMMET
1 61
24
91312-03006 BOLT HEX. SOCKET HEAD
2
M3X6
62
25
91312-04008 BOLT HEX. SOCKET HEAD
4
M4X8
63
26
92012-03005 BOLT, BUTTON HEAD
4 64
27
92902-03200 WASHER PLAIN
4 65
28
92902-04200 WASHER PLAIN
4 66
29
92902-06200 WASHER PLAIN
6 67
30
98702-03008 SCREW FLAT HEAD
7 68
31
98902-03004 SCREW BINDING HEAD
14 69
32
98902-03008 SCREW BINDING HEAD
2 70
33
98902-04006 SCREW BINDING HEAD
2 71
34
98902-06010 SCREW BINDING HEAD
4
72
35
KHJ-MD210-00 FOOT
6 /
73
36
91312-03008 BOLT HEX. SOCKET HEAD
6 /
74
37
KLF-MD123-00 SHAFT
1 /
75
38
KLF-MD126-00 BRKT, SHAFT
1 /
76
9
1
Set Up ST on MC
FDR
KLF-1309
12
20
38
19
16
38
28
43
42
37
43
42
37
37
34
23
6
33
32
30
28
41
38
2
10
9
35
3
8
13
29
31
14
7
37
36
21
37
36
18
22
24
5
1
11
37
38
15
25
17
37
26
27
4
38
40
39
38
9
2

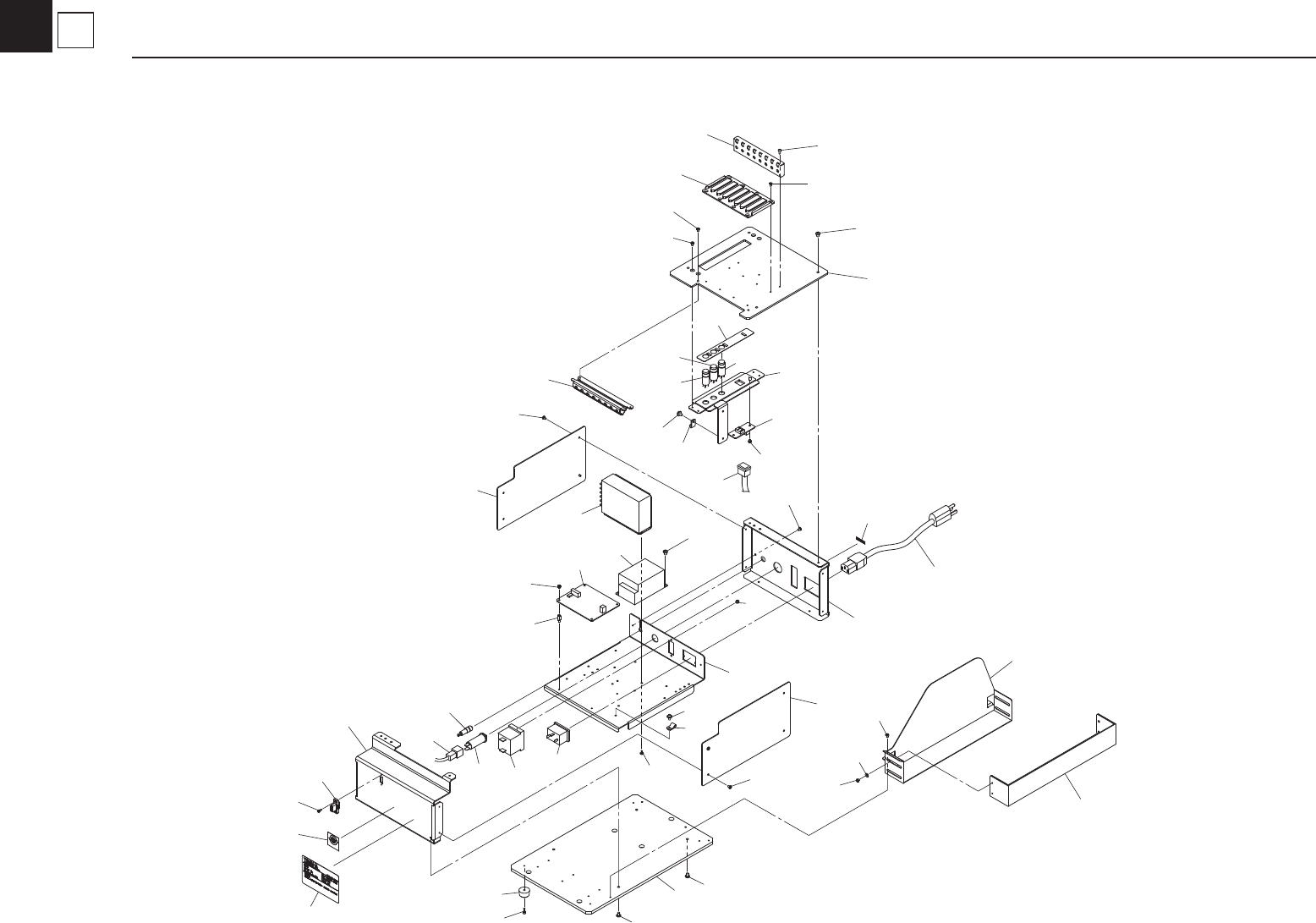

FDR Power ST
FDR
