7 Stromversorgung an HS-60 / D4 / D1/D2 umrüsten Montageanleitung Stromversorgung umrüsten
7.6 Stromversorgung von 3 x 208 V~ auf 3 x 400 V~ umrüsten Ausgabe 12/2013
110
7.6.2 Motorschutzauslöserblock tauschen
Bei Versorgungsspannungen von 3x380 V~, 3x400 V~ und 3x415 V~ muss der Motorschutzaus-
löserblock ZM-16-PKZ2, Artikel-Nr. 00342495-01 verwendet werden. Die Lage des Motor-
schutzauslöserblocks finden Sie in Abb. 7 - 12
, Pos. MS1A.
Die Motorschutzschalter sind nur bei HS-60 und D4 umzurüsten.
Bei D1/D2 wird der vorhandene Motorschutzauslöseblock auf einen neuen Wert eingestellt.
7.6.2.1 Motorschutzauslöserblock ausbauen
7

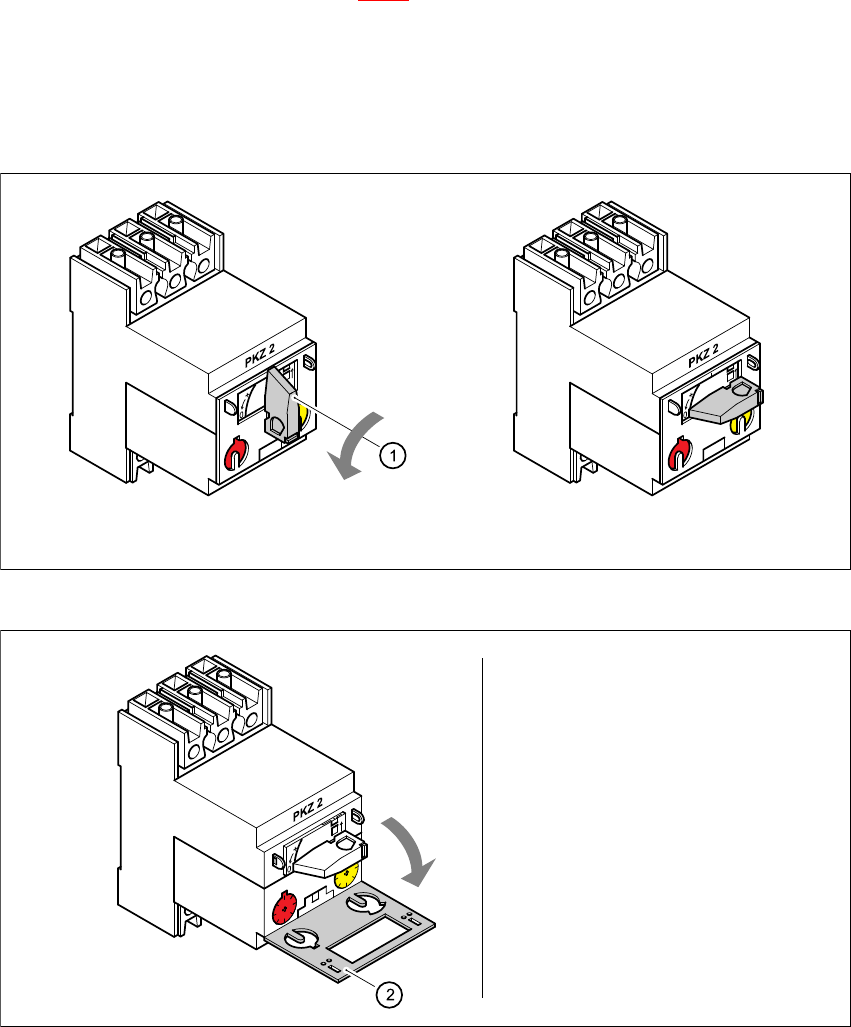

Abb. 7 - 13 Motorschutzauslöserblock MS1A ausbauen
7
Abb. 7 - 14 Schutzklappe aufklappen
Drehen Sie Schalter (1) im Gegenuhrzeigersinn in Stellung "0"
Klappen Sie die
Schutzklappe (2) auf
Montageanleitung Stromversorgung umrüsten 7 Stromversorgung an HS-60 / D4 / D1/D2 umrüsten
Ausgabe 12/2013 7.6 Stromversorgung von 3 x 208 V~ auf 3 x 400 V~ umrüsten
111

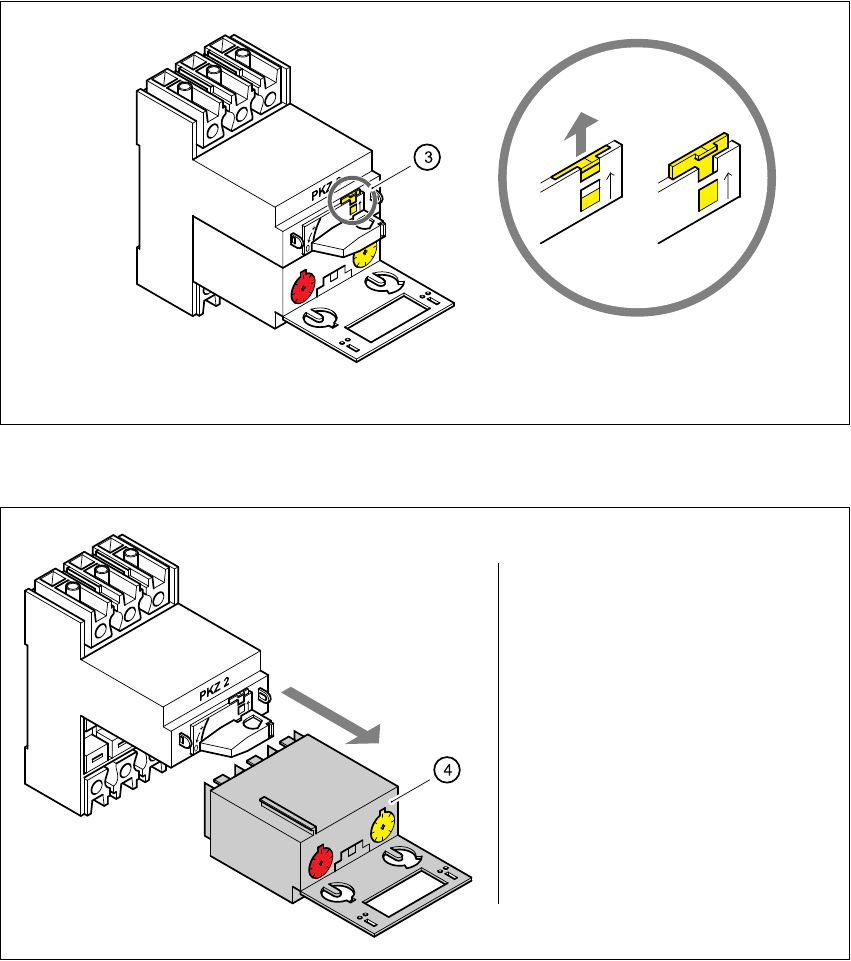

Abb. 7 - 15 Gelbe Sicherungslasche entriegeln
Abb. 7 - 16 Motorschutzauslöserblock MS1A herausziehen
Schieben Sie die gelbe Sicherungslasche (3) mit dem Schraubendreher nach oben
Ziehen Sie den Motorschutz-
auslöserblock (4) heraus
7 Stromversorgung an HS-60 / D4 / D1/D2 umrüsten Montageanleitung Stromversorgung umrüsten
7.6 Stromversorgung von 3 x 208 V~ auf 3 x 400 V~ umrüsten Ausgabe 12/2013
112
7.6.2.2 Motorschutzauslöserblock einsetzen
Überprüfen Sie vor dem Einsetzen den Typ des Motorschutzauslöserblocks. Er ist von der Be-
triebsspannung abhängig:
Tab. 7 - 4 Motorschutzauslöserblock für 3x380 V~, 3x400 V~, 3x415 V~
7
Prüfen Sie die Einstellungen für die Überstromauslöseschwelle und die Kurzschlussstromaus-
löseschwelle.
Einstellungen des Motorschutzschalters bei 230/400V 7
Tab. 7 - 5 Überstrom- und Kurzschlussstromauslöseschwelle

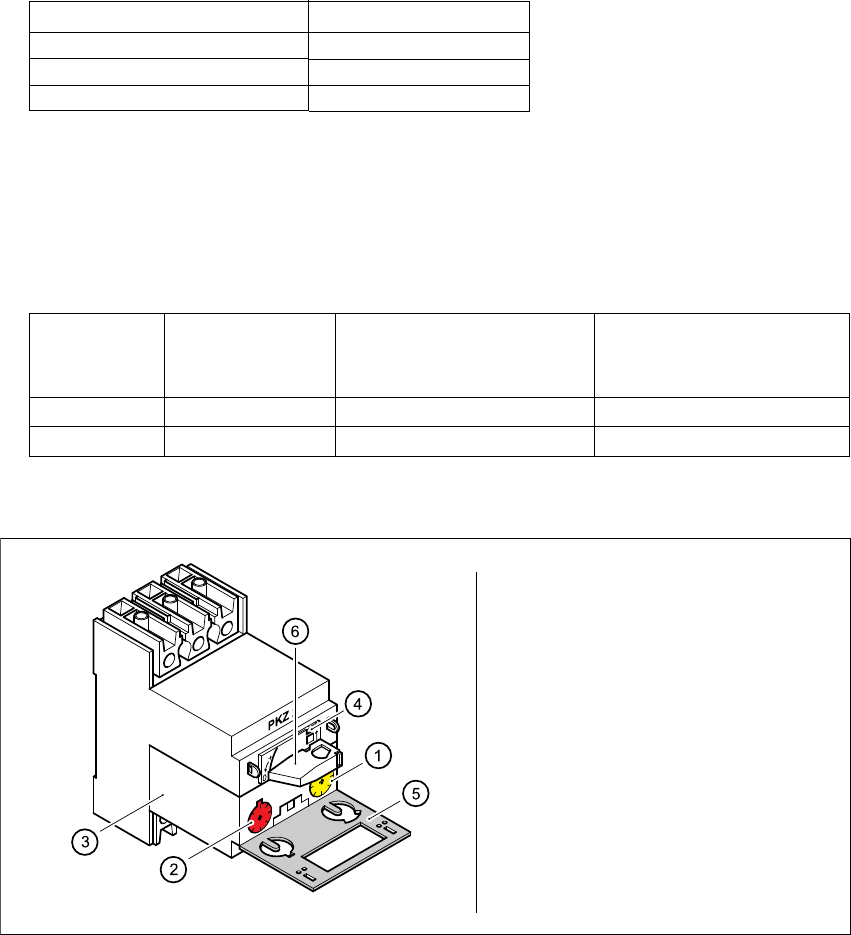

Abb. 7 - 17 Auslöseschwellen für Überstrom und Kurzschlussstrom prüfen
7
Setzen Sie den Motorschutzauslöserblock (3) ein.
Schieben Sie die gelbe Sicherungslasche (4) nach unten.
Schließen Sie die graue Schutzklappe (5).
Drehen Sie den Drehschalter (6) im Uhrzeigersinn bis zum Anschlag.
Netzspannungen Typ
3x380 V~ ± 5% ZM-16-PKZ2
3x400 V~ ± 5% ZM-16-PKZ2
3x415 V~ ± 5% ZM-16-PKZ2
Motorschutz-
auslöseblock
Gelbe Einstellscheibe (1)
für Überstrom-
auslöseschwelle
Rote Einstellscheibe (2)
für Kurzschlussstrom-
auslöseschwelle
HS-60 / D4 ZM-16-PKZ2 10 A 190 A
D1 / D2 ZM-16-PKZ2 10 A 130 A
Prüfen Sie die Auslöse-
schwelle für den Überstrom
(gelbe Einstellscheibe (1))
Prüfen Sie die Auslöse-
schwelle für den Kurzschluss-
strom
(rote Einstellscheibe (2))
