8 Stromversorgung an HS-XX / Di mit PKE32/XTU-32 umrüsten Montageanleitung Stromversorgung umrüsten 8.5 Stromversorgung von 3 x 400 V~ auf 3 x 208 V~ umrüsten Ausgabe 12/2013 128 8 Abb. 8 - 3 Frontansicht PKE32/XTU-32 8.…
Montageanleitung Stromversorgung umrüsten 8 Stromversorgung an HS-XX / Di mit PKE32/XTU-32 umrüsten
Ausgabe 12/2013 8.5 Stromversorgung von 3 x 400 V~ auf 3 x 208 V~ umrüsten
127
8.5.2 Motorschutzschalter tauschen
Der Motorschutzschalter PKE32/XTU-32, Artikel-Nr. 03098183-01, kann bei Versorgungsspan-
nungen von 3 x 208 V~ ± 5 % und 3 x 230 V~ ± 5 % verwendet werden. Die Lage des Motorschutz-
schalters finden Sie in Abb. 8 - 2
auf Seite 126, Pos. MS1.
– Entfernen Sie die alten MS1 & MS1a vollständig und ersetzen diese mit dem neuen MS1
(PKE32/XTU-32).
– Dieser MS1 PKE32/XTU-32 ist abwärtskompatibel zum alten MS1/MS1A.
– Setzen Sie den neuen MS1 (PKE32/XTU-32) an der selben Stelle ein, an der der alte MS1 po-
sitioniert war.
– Stellen Sie die Überstrom- und Kurzschlussauslöseschwelle wie unten gezeigt ein.
8

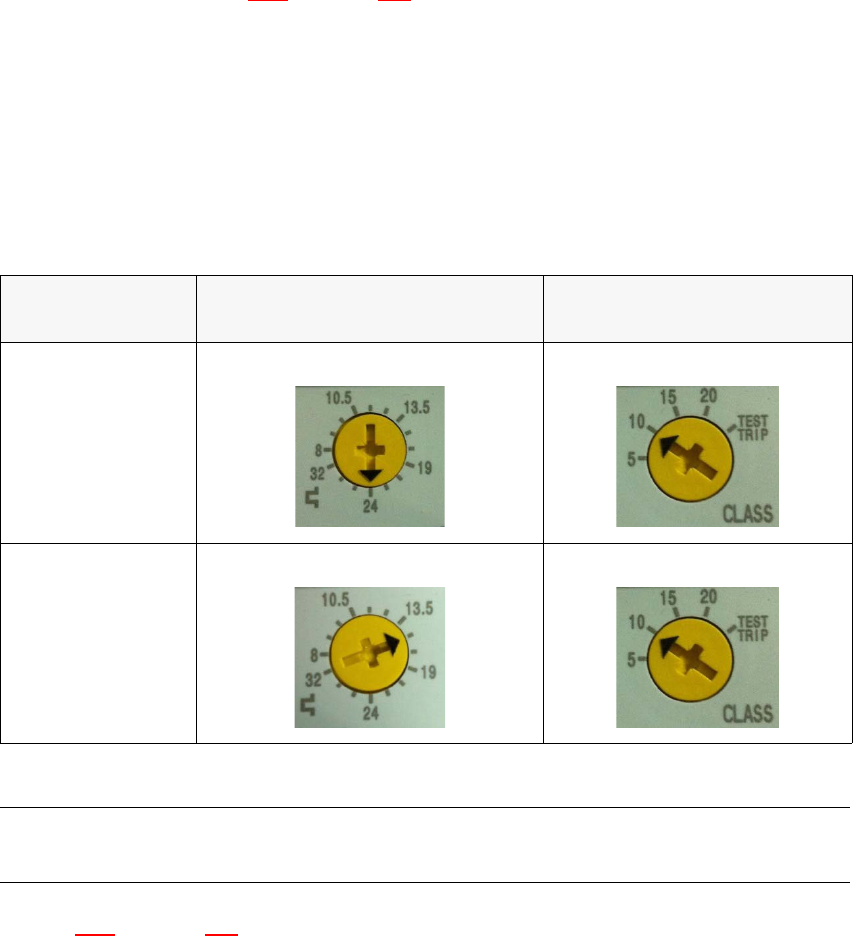

Tab. 8 - 2 Überstrom- und Kurzschlussschwelle für 3 x 208 V~, 3 x 230 V~
HINWEIS:
Beim PKE32/XTU-32 muss der Motorschutzauslöserblock nicht gewechselt werden. 8
–Abb. 8 - 3
auf Seite 128 zeigt den Motorschutzschalter PKE32/XTU-32.
Stromversorgung
Überstromauslöseschwelle (linke
Einstellscheibe)
Kurzschlussauslöseschwelle
(rechte Einstellscheibe)
HS-60 / D4
24 A Klasse 10
D1 / D2
15 A
Klasse 10
8 Stromversorgung an HS-XX / Di mit PKE32/XTU-32 umrüsten Montageanleitung Stromversorgung umrüsten
8.5 Stromversorgung von 3 x 400 V~ auf 3 x 208 V~ umrüsten Ausgabe 12/2013
128
8
Abb. 8 - 3 Frontansicht PKE32/XTU-32
8.5.3 Sichern der Schutzkontaktsteckdose mit Steckdosenschutz
Setzen Sie den Steckdosenschutz Teddy, Serie 6310, weiß (Artikel-Nr.: 00357871-01) in die
Schutzkontaktsteckdose ein.
8
Steckdose mit Steckdosenschutz
Montageanleitung Stromversorgung umrüsten 8 Stromversorgung an HS-XX / Di mit PKE32/XTU-32 umrüsten
Ausgabe 12/2013 8.5 Stromversorgung von 3 x 400 V~ auf 3 x 208 V~ umrüsten
129
8.5.4 Netzanschlusskabel tauschen
ACHTUNG
Die elektrischen Leitungen zu jedem einzelnen Automaten müssen eindeutig gekennzeichnet
sein und sich zweifelsfrei zuordnen lassen. Es gelten die Vorschriften des Landes, in dem der
Automat betrieben wird.
Das Netzversorgungskabel ist an den Klemmen U, V, W, N und PE der Steckerleiste X1 (siehe
Pos. X1 in Abb. 8 - 2
, Seite 126) angeschlossen.
Lösen Sie die Adern des Netzversorgungskabels von den Klemmen U, V, W, N und PE.
Lösen Sie die Kabelschelle der Kabelhalterung.
Ziehen Sie das Kabel aus der Kabelhalterung.
Schieben Sie das Netzversorgungskabel (6 mm²) durch die Kabelhalterung bis hin zu den
Klemmen von X1.
HINWEIS: 8
Achten Sie darauf, dass der Biegeradius des Kabels genügend groß ist, damit die Adern
nicht geknickt werden. 8
Klemmen Sie das Netzversorgungskabel an die Klemmen von X1 an:
Ader 1 an U von X1,
Ader 2 an V von X1,
Ader 3 an W von X1,
Ader 4 an N von X1 und
gelbgrüne Ader an PE von X1.
(Siehe Stromlaufplan 00119801-010102LD4, Blatt 1, Seite 141
)
Ziehen Sie die Kabelschelle fest.
