Montageanleitung Stromversorgung umrüsten 8 Stromv ersorgung an HS-XX / Di mit PKE32/XTU-32 umrüsten Ausgabe 12/2013 8.6 Stromversorgung von 3 x 208 V~ auf 3 x 400 V~ umrüst en 139 8.6.6 Einschalt strombegrenzerplatine u…
8 Stromversorgung an HS-XX / Di mit PKE32/XTU-32 umrüsten Montageanleitung Stromversorgung umrüsten
8.6 Stromversorgung von 3 x 208 V~ auf 3 x 400 V~ umrüsten Ausgabe 12/2013
138
8.6.4 Teileübersicht - Stromversorgung Seitenansicht

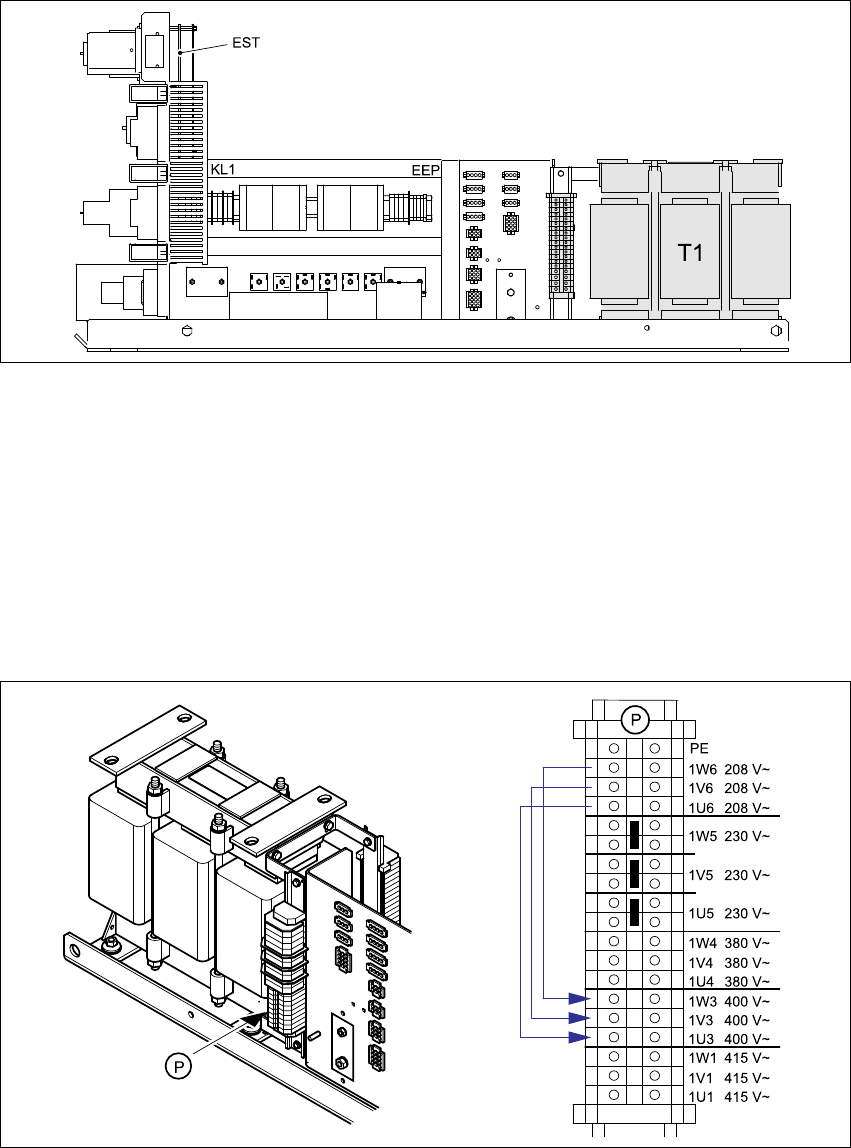

Abb. 8 - 10 Teileübersicht - Stromversorgung, Seitenansicht
EST Einschaltstrombegrenzerplatine TG 31033-01
T1 Drehstromtransformator
8.6.5 Drehstromtransformator T1 von 3 x 208 V~ auf 3 x 400 V~ umklemmen
Klemmen Sie die Kabel von
Klemme 1W6 nach Klemme 1W3,
Klemme 1V6 nach Klemme 1V3 und
Klemme 1U6 nach Klemme 1U3 um.
Abb. 8 - 11 Primäranschlussklemmen des Transformators T1
Montageanleitung Stromversorgung umrüsten 8 Stromversorgung an HS-XX / Di mit PKE32/XTU-32 umrüsten
Ausgabe 12/2013 8.6 Stromversorgung von 3 x 208 V~ auf 3 x 400 V~ umrüsten
139
8.6.6 Einschaltstrombegrenzerplatine umklemmen
Die Einschaltstrombegrenzerplatine befindet sich an der Rückseite der Frontplatte (siehe Pos.
EST in Abb. 8 - 10
, Seite 138.
Klemmen Sie folgende Brücken um (siehe Abb. 8 - 12):
B3 von Klemme X13 nach Klemme X12
B2 von Klemme X23 nach Klemme X22 und
B1 von Klemme X33 nach Klemme X32.
Klemmen Sie folgende Anschlussdrähte um:
(W) von Klemme X14 nach Klemme X13,
(V) von Klemme X24 nach Klemme X23 und
(U) von Klemme X34 nach Klemme X33.
)
:

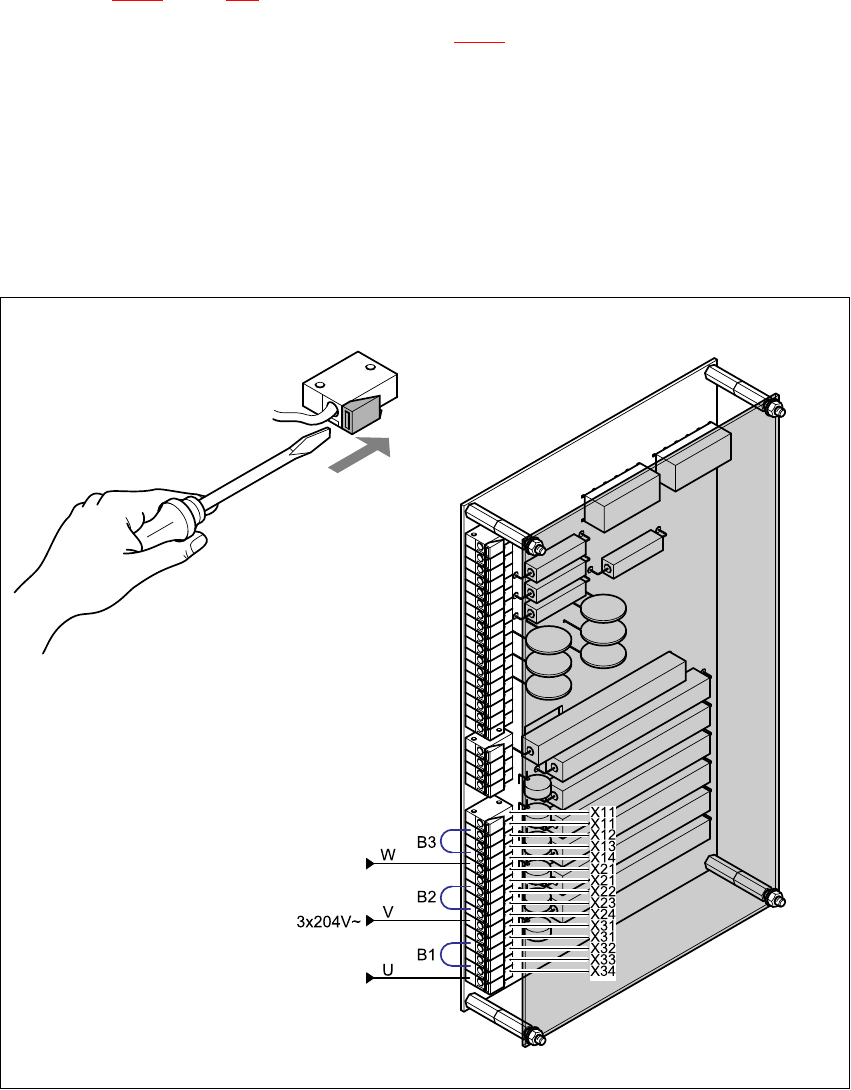

Abb. 8 - 12 Einschaltstrombegrenzerplatine umklemmen
8 Stromversorgung an HS-XX / Di mit PKE32/XTU-32 umrüsten Montageanleitung Stromversorgung umrüsten
8.7 Stromlaufpläne HS-60 / D1 / D2 / D4 Ausgabe 12/2013
140
8.6.7 Stromversorgungseinschub einbauen
Schieben Sie den Stromversorgungseinschub vorsichtig bis zum Anschlag in das Gehäuse.
Sichern Sie den Einschub am Fußteil mit der Innensechskantschraube M8.
Kontrollieren Sie, dass der gelbgrüne Schutzleiter mit der Türe verbunden ist.
Schließen Sie die Türe.
HINWEIS: 8
Achten Sie darauf, dass die Schaltwelle des Hauptschalters problemlos in die Öffnung im
Drehknopf gleitet. 8
Verriegeln Sie die Türe mit dem Maschinenschlüssel.
8.6.8 Sicherheitsprüfung nach DIN EN 60 204 durchführen
Führen Sie nach Abschluss der Umverdrahtung eine Sicherheitsprüfung nach DIN EN 60 204
durch.
Gehen Sie dazu vor, wie dies in Abschnitt 2 ab Seite 12 beschrieben ist.
8.7 Stromlaufpläne HS-60 / D1 / D2 / D4
Umrüstsatz 3 x 208 V für HSxx/D, für USA
00119801-010102LD4, 2 Blätter, siehe Seite 141
und 142 8
Umrüstsatz 2 x 400 V für HSxx/D, international
00119802-010101LD4, 2 Blätter, siehe Seite 143
und 144 8
