Montageanleitung Stromversorgung umrüsten 3 Stromversorgung am Automaten HF umrüsten Ausgabe 12/2013 3.5 Stromversorgung von 3 x 400 V~ auf 3 x 208 V ~ umrüsten 23 Abb. 3 - 2 S tromversorgung Frontansicht MS1 Motorschutz…
3 Stromversorgung am Automaten HF umrüsten Montageanleitung Stromversorgung umrüsten
3.5 Stromversorgung von 3 x 400 V~ auf 3 x 208 V ~ umrüsten Ausgabe 12/2013
22
3.5.1 Stromversorgungseinschub ausbauen
Öffnen Sie das Türschloss (Pos. 3 in Abb. 3 - 1) der Abdeckung (Pos. 4 in Abb. 3 - 1 mit dem
Maschinenschlüssel.
Hängen Sie das Halteseil von der Abdeckung ab.
Lösen Sie die Arretierschraube M8 (Pos. M8 in Abb. 3 - 2) an der Frontunterseite mit dem In-
nensechskantstiftschlüssel.
Ziehen Sie den Stromversorgungseinschub bis zum Anschlag heraus.

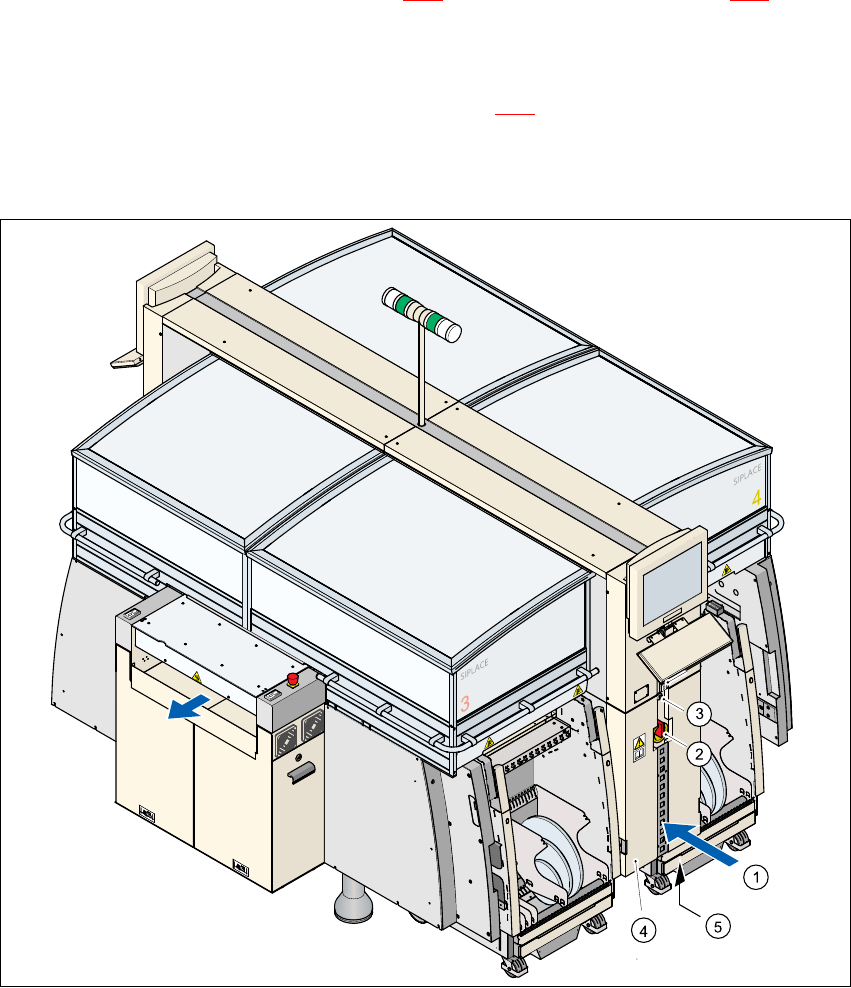

Abb. 3 - 1 Zugang zur Stromversorgung
(1) Bedienfeld auf der Seite der Stromversorgung
(2) Hauptschalter
(3) Türschloss
(4) Abdeckung
(5) Aussparung zum Einführen des Netzversorgungskabels
Montageanleitung Stromversorgung umrüsten 3 Stromversorgung am Automaten HF umrüsten
Ausgabe 12/2013 3.5 Stromversorgung von 3 x 400 V~ auf 3 x 208 V ~ umrüsten
23

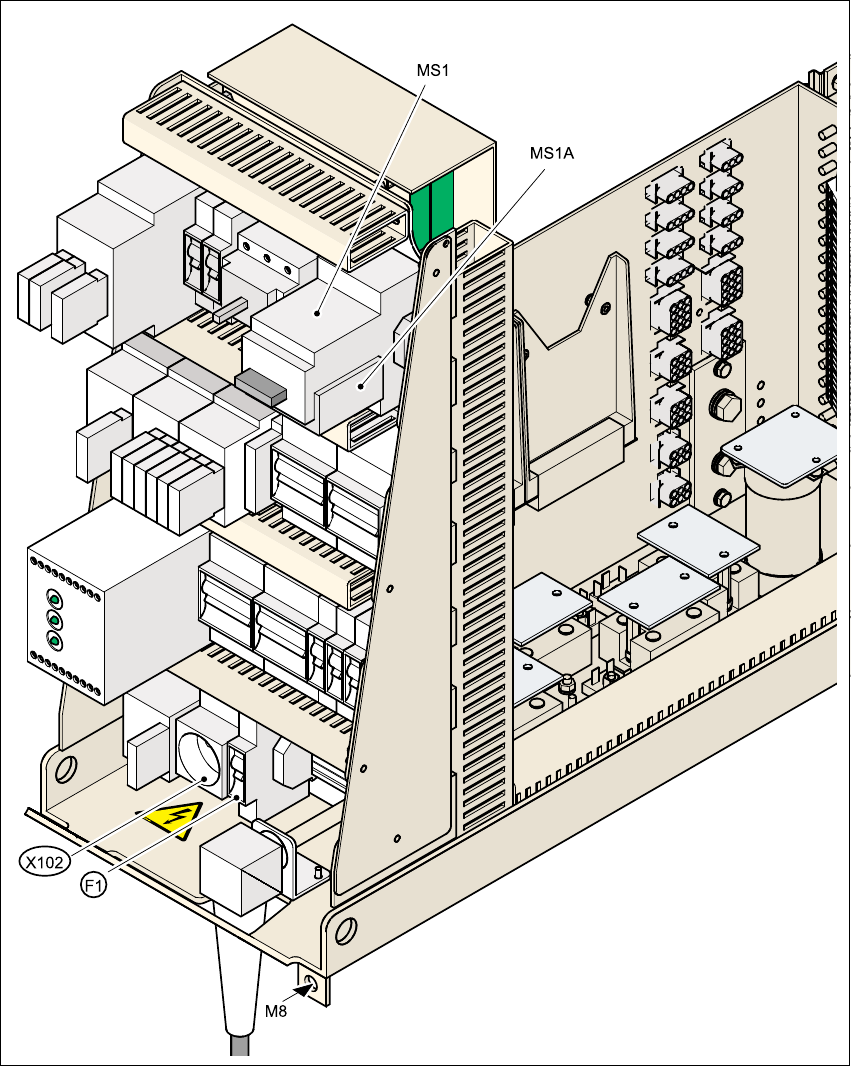

Abb. 3 - 2 Stromversorgung Frontansicht
MS1 Motorschutzschalter
MS1A Motorschutzauslöserblock
X102 Servicesteckdose
F1 Sicherung für Servicesteckdose
M8 Arretierschraube für Stromversorgungseinschub
3 Stromversorgung am Automaten HF umrüsten Montageanleitung Stromversorgung umrüsten
3.5 Stromversorgung von 3 x 400 V~ auf 3 x 208 V ~ umrüsten Ausgabe 12/2013
24
3.5.2 Motorschutzauslöserblock tauschen
Bei Versorgungsspannungen von 3x208 V~ und 3x230 V~ muss der Motorschutzauslöserblock
ZM-32-PKZ2, Artikel-Nr. 00342496-01 verwendet werden. Die Lage des Motorschutzauslöser-
blocks finden Sie in Abb. 3 - 2
, Pos. MS1A.
3.5.2.1 Motorschutzauslöserblock ausbauen
3
Abb. 3 - 3 Motorschutzauslöserblock MS1A ausbauen
3
Abb. 3 - 4 Schutzklappe aufklappen
Drehen Sie Schalter (1) im Gegenuhrzeigersinn in Stellung "0"
Klappen Sie die
Schutzklappe (2) auf
