Montageanleitung Stromversorgung umrüsten 3 Stromversorgung am Automaten HF umrüsten Ausgabe 12/2013 3.5 Stromversorgung von 3 x 400 V~ auf 3 x 208 V ~ umrüsten 25 Abb. 3 - 5 Gelbe Sicherungslasche entriegeln Abb. 3 - 6 …

3 Stromversorgung am Automaten HF umrüsten Montageanleitung Stromversorgung umrüsten

3.5 Stromversorgung von 3 x 400 V~ auf 3 x 208 V ~ umrüsten Ausgabe 12/2013

3.5.2 Motorschutzauslöserblock tauschen

Bei Versorgungsspannungen von 3x208 V~ und 3x230 V~ muss der Motorschutzauslöserblock

ZM-32-PKZ2, Artikel-Nr. 00342496-01 verwendet werden. Die Lage des Motorschutzauslöser-

blocks finden Sie in Abb. 3 - 2

, Pos. MS1A.

3.5.2.1 Motorschutzauslöserblock ausbauen

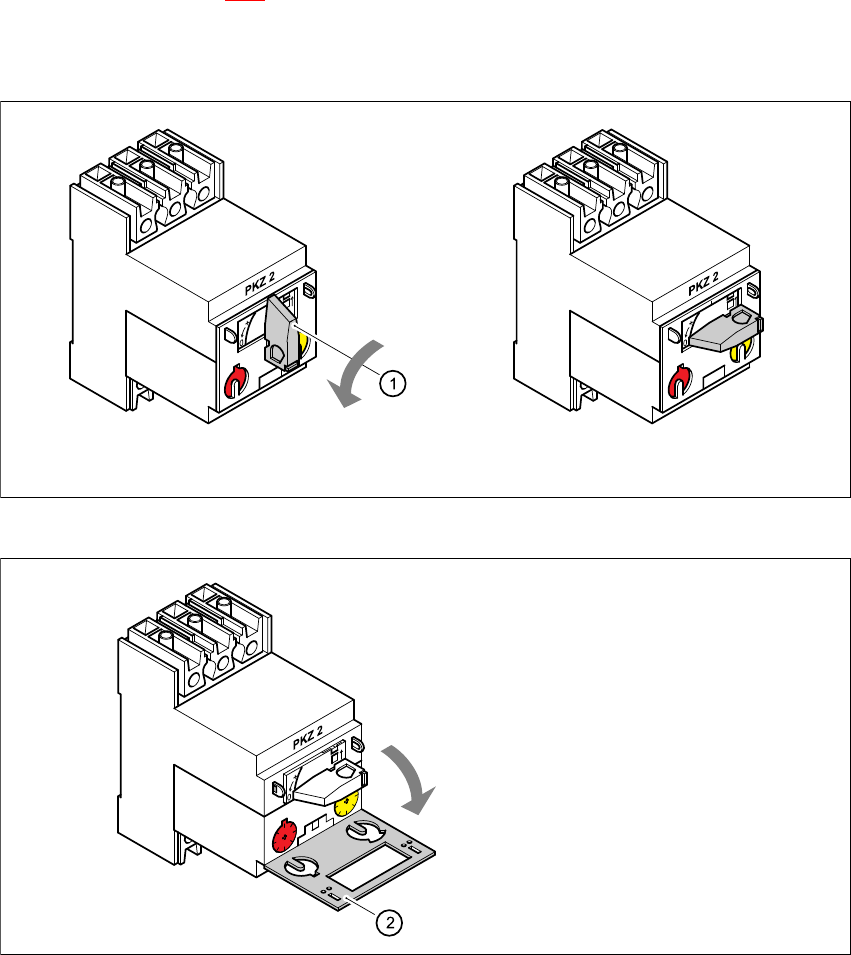

Abb. 3 - 3 Motorschutzauslöserblock MS1A ausbauen

Abb. 3 - 4 Schutzklappe aufklappen

Drehen Sie Schalter (1) im Gegenuhrzeigersinn in Stellung "0"

Klappen Sie die

Schutzklappe (2) auf

Montageanleitung Stromversorgung umrüsten 3 Stromversorgung am Automaten HF umrüsten

Ausgabe 12/2013 3.5 Stromversorgung von 3 x 400 V~ auf 3 x 208 V ~ umrüsten

Abb. 3 - 5 Gelbe Sicherungslasche entriegeln

Abb. 3 - 6 Motorschutzauslöserblock MS1A herausziehen

Schieben Sie die gelbe Sicherungslasche (3) mit dem Schraubendreher nach oben

Ziehen Sie den Motorschutz-

auslöserblock (4) heraus

3 Stromversorgung am Automaten HF umrüsten Montageanleitung Stromversorgung umrüsten

3.5 Stromversorgung von 3 x 400 V~ auf 3 x 208 V ~ umrüsten Ausgabe 12/2013

3.5.2.2 Motorschutzauslöserblock einsetzen

 Überprüfen Sie vor dem Einsetzen den Typ des Motorschutzauslöserblocks. Er ist von der Be-

triebsspannung abhängig.

 Prüfen Sie die Einstellungen für die Überstromauslöseschwelle und die Kurzschlussstromaus-

löseschwelle.

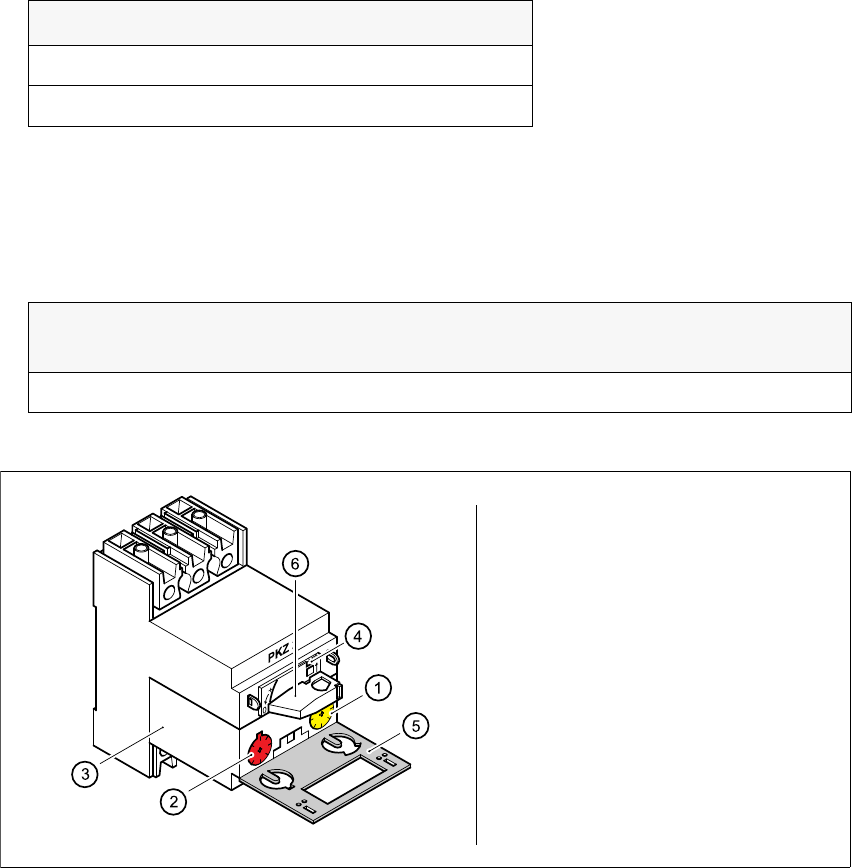

Abb. 3 - 7 Auslöseschwellen für Überstrom und Kurzschlussstrom prüfen

 Setzen Sie den Motorschutzauslöserblock (3) ein.

 Schieben Sie die gelbe Sicherungslasche (4) nach unten.

 Schließen Sie die graue Schutzklappe (5).

 Drehen Sie den Drehschalter (6) im Uhrzeigersinn bis zum Anschlag.

Netzspannungen Typ

3x208 V~ ± 5% ZM-32-PKZ2

3x230 V~ ± 5% ZM-32-PKZ2

Tab. 3 - 2 Motorschutzauslöserblock für 3x208 V~, 3x230 V~

Motorschutz-

auslöseblock

Gelbe Einstellscheibe (1) für

Überstromauslöseschwelle

Rote Einstellscheibe (2) für

Kurzschlussstromauslöseschwelle

ZM-32-PKZ2 24 A 375 A

Tab. 3 - 3 Überstrom- und Kurzschlussstromauslöseschwelle

Prüfen Sie die Auslöse-

schwelle für den Überstrom

(gelbe Einstellscheibe (1))

Prüfen Sie die Auslöse-

schwelle für den Kurzschluss-

strom

(rote Einstellscheibe (2))
