3 Stromversorgung am Automaten HF umrüsten Montageanleitung Stromversorgung umrüsten 3.6 Stromversorgung von 3 x 208 V~ auf 3 x 400 V ~ umrüsten Ausgabe 12/2013 32  S tecken Sie die Brückenstecker ei ne Position tiefer …

Montageanleitung Stromversorgung umrüsten 3 Stromversorgung am Automaten HF umrüsten

Ausgabe 12/2013 3.5 Stromversorgung von 3 x 400 V~ auf 3 x 208 V ~ umrüsten

3.5.7 Einschaltstrombegrenzerplatine konfigurieren

In Abhängigkeit von der Versorgungsspannung muss die Einschaltstrombegrenzung konfiguriert

sein. Dies geschieht mit Hilfe von steckbaren Brücken auf der Platine für die Einschaltstrombe-

grenzung (Pos. 1 in Abb. 3 - 12

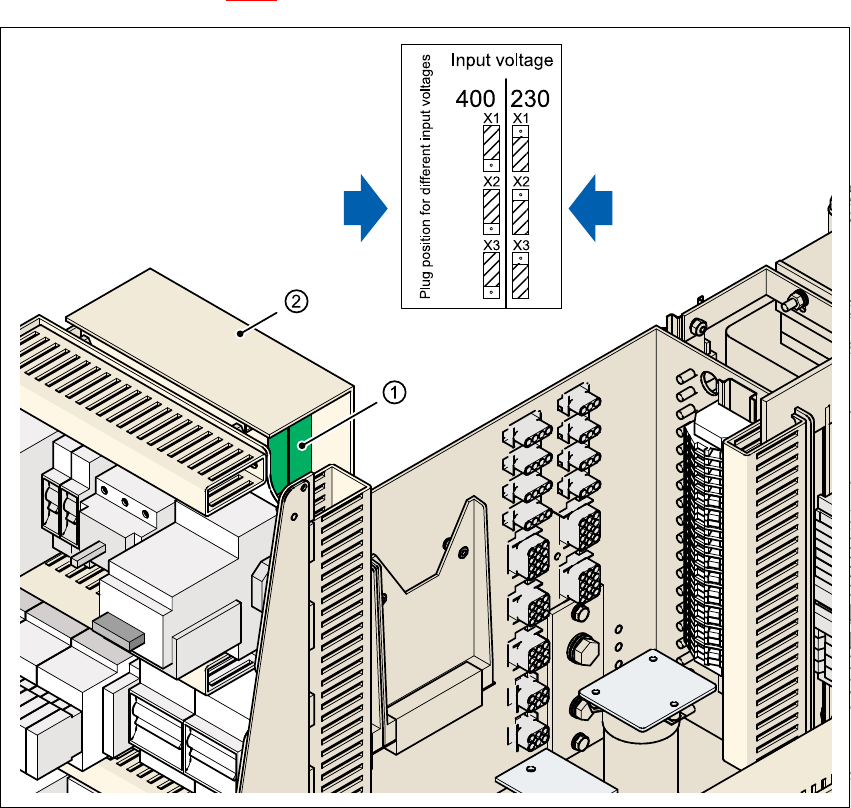

Abb. 3 - 12 Einschaltstrombegrenzer-Platine EST konfigurieren

(1) Platine für die Einschaltstrombegrenzung

(2) Abdeckung

X1, X2, X3 Stecker zur Konfiguration der Einschaltstrombegrenzung

 Entfernen Sie die Abdeckung

 Ziehen Sie die Brückenstecker von den Steckern X1, X2 und X3 ab.

3 x 380 V~

3 x 400 V~

3 x 415 V~

3 x 208 V~

3 x 230 V~

3 Stromversorgung am Automaten HF umrüsten Montageanleitung Stromversorgung umrüsten

3.6 Stromversorgung von 3 x 208 V~ auf 3 x 400 V ~ umrüsten Ausgabe 12/2013

 Stecken Sie die Brückenstecker eine Position tiefer auf die Stecker X1, X2 und X3 auf (siehe

Abb. 3 - 12

 Montieren Sie die Abdeckung (siehe Punkt 2 in Abb. 3 - 12).

3.5.8 Stromversorgungseinschub einbauen

 Schieben Sie den Stromversorgungseinschub vorsichtig bis zum Anschlag in das Gehäuse.

 Sichern Sie den Einschub am Fußteil mit der Innensechskantschraube M8.

 Kontrollieren Sie, dass der gelbgrüne Schutzleiter mit der Abdeckung verbunden ist.

 Hängen Sie das Halteseil in die Öse der Abdeckung ein.

 Hängen Sie die Abdeckung ein.

HINWEIS: 3

Achten Sie darauf, dass die Schaltwelle des Hauptschalters problemlos in die Öffnung im

Drehknopf gleitet. 3

 Verriegeln Sie die Abdeckung mit dem Maschinenschlüssel.

3.5.9 Sicherheitsprüfung nach DIN EN 60 204 durchführen

 Führen Sie nach Abschluss der Umverdrahtung eine Sicherheitsprüfung nach DIN EN 60 204

durch.

 Gehen Sie dazu vor, wie dies in Abschnitt 2 ab Seite 12 beschrieben ist.

3.6 Stromversorgung von 3 x 208 V~ auf 3 x 400 V ~ umrüsten

LEBENSGEFAHR 3

 Schalten Sie den Automaten ordnungsgemäß ab, wie dies in Abschnitt 1 Seite 11 beschrieben

ist.

 Trennen Sie den Automaten von der Netzversorgung.

 Verhindern Sie durch geeignete Maßnahmen, dass der Automat während der Umrüstarbeiten

an das Stromnetz angeschlossen werden kann.

 Kennzeichnen Sie mit Warnschildern, dass Arbeiten an der elektrischen Anlage durchgeführt

werden.

Montageanleitung Stromversorgung umrüsten 3 Stromversorgung am Automaten HF umrüsten

Ausgabe 12/2013 3.6 Stromversorgung von 3 x 208 V~ auf 3 x 400 V ~ umrüsten

3.6.1 Stromversorgungseinschub ausbauen

Abb. 3 - 13 Zugang zur Stromversorgung

(1) Bedienfeld auf der Seite der Stromversorgung

(2) Hauptschalter

(3) Türschloss

(4) Abdeckung

(5) Aussparung zum Einführen des Netzversorgungskabels

 Öffnen Sie das Türschloss (Pos. 3 in Abb. 3 - 13) der Schutztüre (Pos. 4 in Abb. 3 - 13 mit dem

Maschinenschlüssel.

 Hängen Sie das Halteseil von der Abdeckung ab.

 Lösen Sie die Arretierschraube M8 (Pos. M8 in Abb. 3 - 14) an der Frontunterseite mit dem

Innensechskantstiftschlüssel.

 Ziehen Sie den Stromversorgungseinschub bis zum Anschlag heraus.
