3 Stromversorgung am Automaten HF umrüsten Montageanleitung Stromversorgung umrüsten 3.6 Stromversorgung von 3 x 208 V~ auf 3 x 400 V ~ umrüsten Ausgabe 12/2013 34 Abb. 3 - 14 Stromversorgung Frontansicht MS1 Motorschutz…
Montageanleitung Stromversorgung umrüsten 3 Stromversorgung am Automaten HF umrüsten
Ausgabe 12/2013 3.6 Stromversorgung von 3 x 208 V~ auf 3 x 400 V ~ umrüsten
33
3.6.1 Stromversorgungseinschub ausbauen

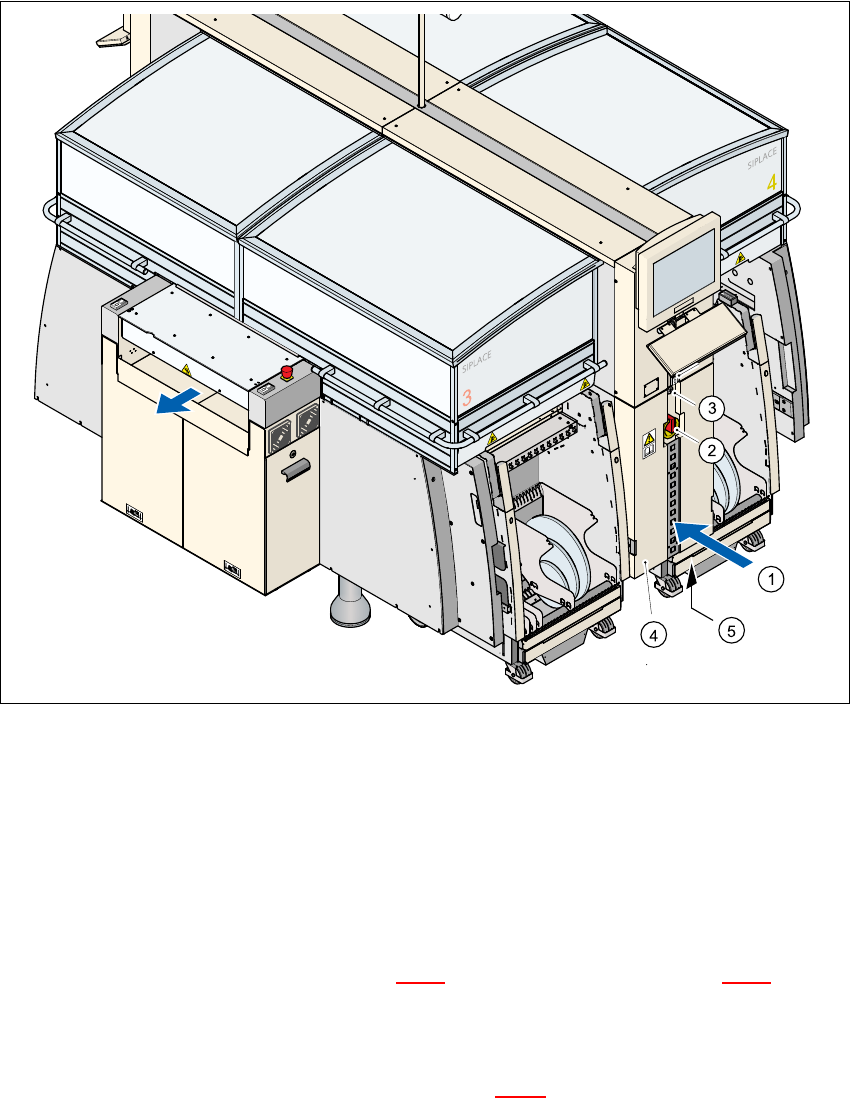

Abb. 3 - 13 Zugang zur Stromversorgung
(1) Bedienfeld auf der Seite der Stromversorgung
(2) Hauptschalter
(3) Türschloss
(4) Abdeckung
(5) Aussparung zum Einführen des Netzversorgungskabels
Öffnen Sie das Türschloss (Pos. 3 in Abb. 3 - 13) der Schutztüre (Pos. 4 in Abb. 3 - 13 mit dem
Maschinenschlüssel.
Hängen Sie das Halteseil von der Abdeckung ab.
Lösen Sie die Arretierschraube M8 (Pos. M8 in Abb. 3 - 14) an der Frontunterseite mit dem
Innensechskantstiftschlüssel.
Ziehen Sie den Stromversorgungseinschub bis zum Anschlag heraus.
3 Stromversorgung am Automaten HF umrüsten Montageanleitung Stromversorgung umrüsten
3.6 Stromversorgung von 3 x 208 V~ auf 3 x 400 V ~ umrüsten Ausgabe 12/2013
34

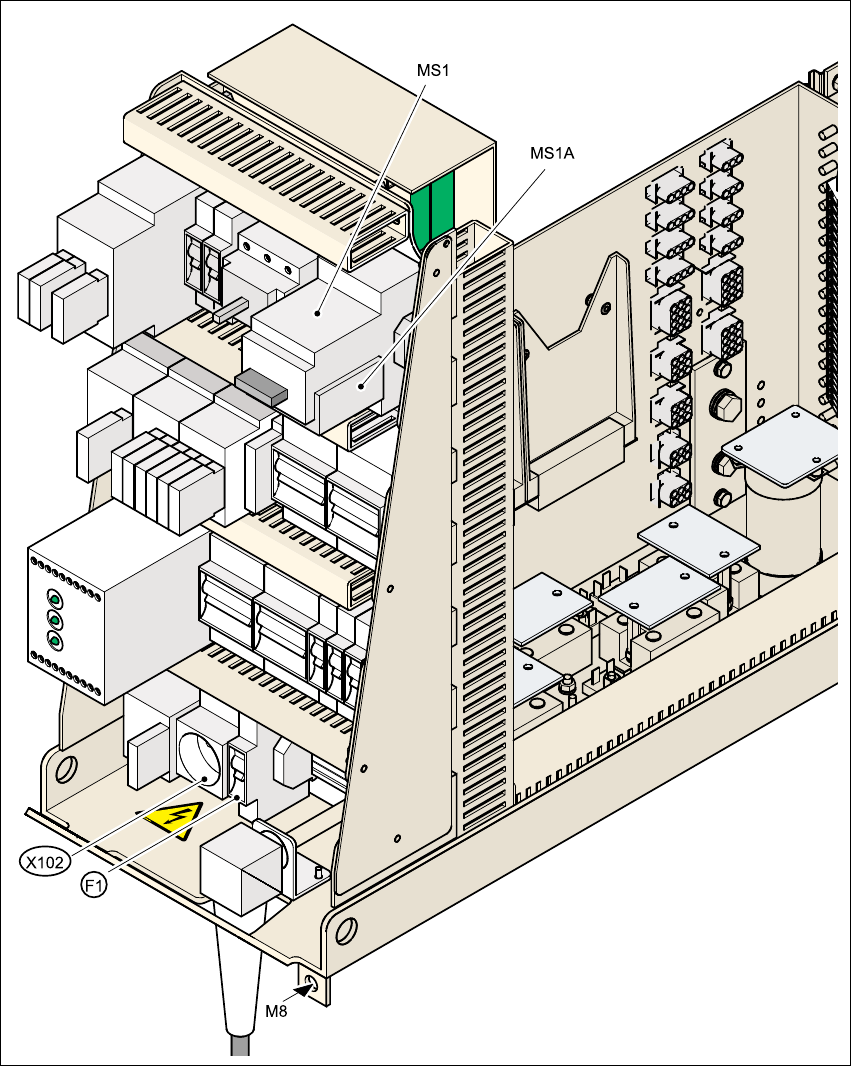

Abb. 3 - 14 Stromversorgung Frontansicht
MS1 Motorschutzschalter
MS1A Motorschutzauslöserblock
X102 Servicesteckdose
F1 Sicherung für Servicesteckdose
M8 Arretierschraube für Stromversorgungseinschub
Montageanleitung Stromversorgung umrüsten 3 Stromversorgung am Automaten HF umrüsten
Ausgabe 12/2013 3.6 Stromversorgung von 3 x 208 V~ auf 3 x 400 V ~ umrüsten
35
3.6.2 Motorschutzauslöserblock tauschen
Bei Versorgungsspannungen von 3x380 V~, 3x400 V~ und 3x415 V~ muss der Motorschutzaus-
löserblock ZM-16-PKZ2, Artikel-Nr. 00342495-01 verwendet werden. Die Lage des Motor-
schutzauslöserblocks finden Sie in Abb. 3 - 14
, Pos. MS1A.
3.6.2.1 Motorschutzauslöserblock ausbauen
3
Abb. 3 - 15 Motorschutzauslöserblock MS1A ausbauen
3
Abb. 3 - 16 Schutzklappe aufklappen
Drehen Sie Schalter (1) im Gegenuhrzeigersinn in Stellung "0"
Klappen Sie die
Schutzklappe (2) auf
