Montageanleitung Stromversorgung umrüsten 3 Stromversorgung am Automaten HF umrüsten Ausgabe 12/2013 3.6 Stromversorgung von 3 x 208 V~ auf 3 x 400 V ~ umrüsten 37 3.6.2.2 Motorschutzauslöserblock einsetzen Überprüfen …
3 Stromversorgung am Automaten HF umrüsten Montageanleitung Stromversorgung umrüsten
3.6 Stromversorgung von 3 x 208 V~ auf 3 x 400 V ~ umrüsten Ausgabe 12/2013
36

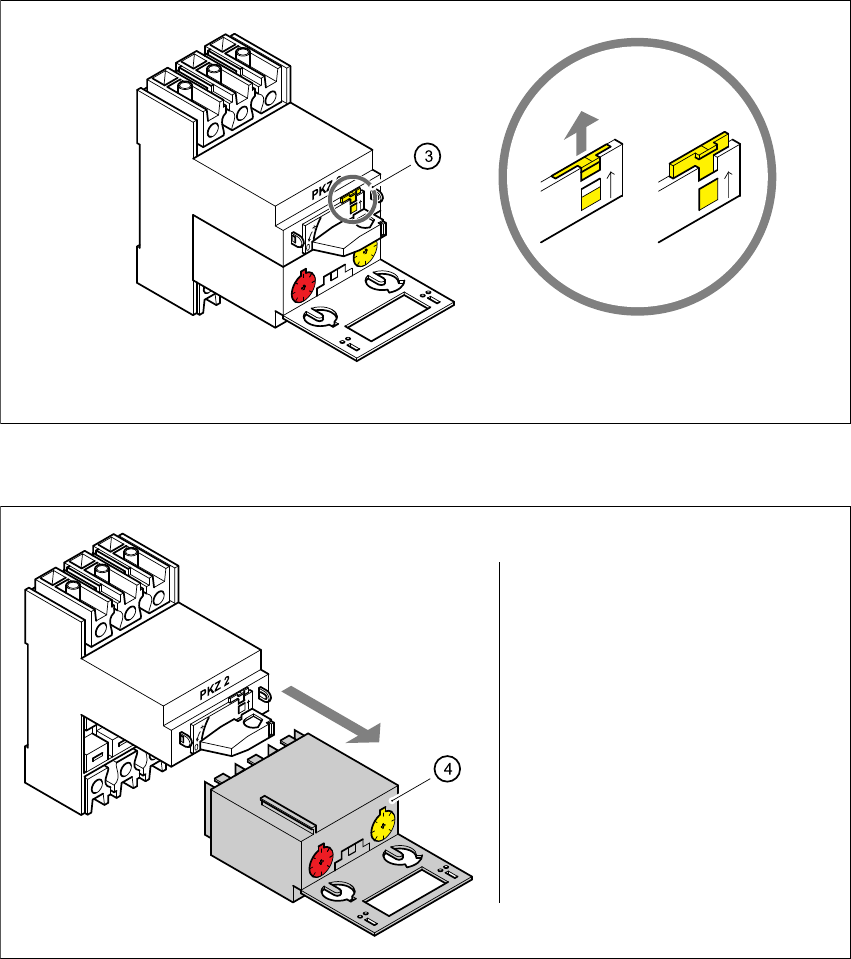

Abb. 3 - 17 Gelbe Sicherungslasche entriegeln
Abb. 3 - 18 Motorschutzauslöserblock MS1A herausziehen
Schieben Sie die gelbe Sicherungslasche (3) mit dem Schraubendreher nach oben
Ziehen Sie den Motorschutz-
auslöserblock (4) heraus
Montageanleitung Stromversorgung umrüsten 3 Stromversorgung am Automaten HF umrüsten
Ausgabe 12/2013 3.6 Stromversorgung von 3 x 208 V~ auf 3 x 400 V ~ umrüsten
37
3.6.2.2 Motorschutzauslöserblock einsetzen
Überprüfen Sie vor dem Einsetzen den Typ des Motorschutzauslöserblocks. Er ist von der Be-
triebsspannung abhängig.
Prüfen Sie die Einstellungen für die Überstromauslöseschwelle und die Kurzschlussstromaus-
löseschwelle.

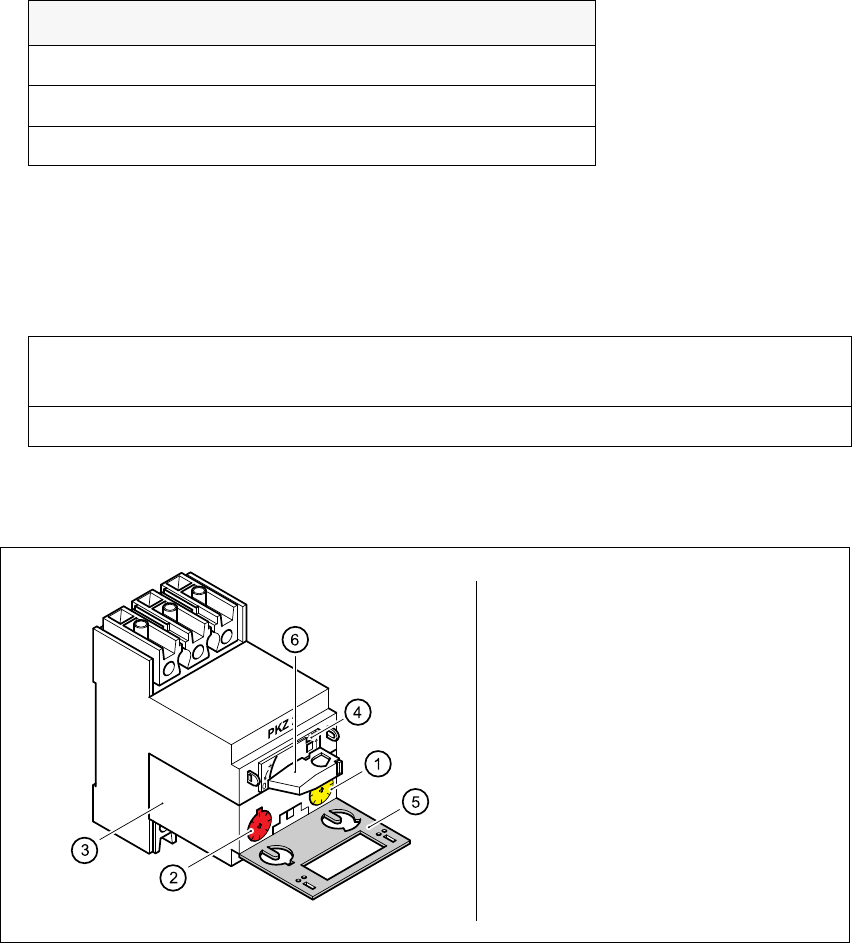

Abb. 3 - 19 Auslöseschwellen für Überstrom und Kurzschlussstrom prüfen
Setzen Sie den Motorschutzauslöserblock (3) ein.
Schieben Sie die gelbe Sicherungslasche (4) nach unten.
Schließen Sie die graue Schutzklappe (5).
Drehen Sie den Drehschalter (6) im Uhrzeigersinn bis zum Anschlag.
Netzspannungen Typ
3x380 V~ ± 5% ZM-16-PKZ2
3x400 V~ ± 5% ZM-16-PKZ2
3x415 V~ ± 5% ZM-16-PKZ2
Tab. 3 - 4 Motorschutzauslöserblock für 3x380 V~, 3x400 V~, 3x415 V~
Motorschutz-
auslöseblock
Gelbe Einstellscheibe (1) für
Überstromauslöseschwelle
Rote Einstellscheibe (2) für
Kurzschlussstromauslöseschwelle
ZM-16-PKZ2 10 A 190 A
Tab. 3 - 5 Überstrom- und Kurzschlussstromauslöseschwelle
Prüfen Sie die Auslöse-
schwelle für den Überstrom
(gelbe Einstellscheibe (1)
Prüfen Sie die Auslöse-
schwelle für den Kurzschluss-
strom
(rote Einstellscheibe (2))
3 Stromversorgung am Automaten HF umrüsten Montageanleitung Stromversorgung umrüsten
3.6 Stromversorgung von 3 x 208 V~ auf 3 x 400 V ~ umrüsten Ausgabe 12/2013
38
3.6.3 Teileübersicht - Stromversorgung Seitenansicht
Abb. 3 - 20 Teileübersicht - Stromversorgung, Seitenansicht
EST Einschaltstrombegrenzerplatine BRW3TT13084-01
T1 Drehstromtransformator
