Montageanleitung Stromversorgung umrüsten 3 Stromversorgung am Automaten HF umrüsten Ausgabe 12/2013 3.6 Stromversorgung von 3 x 208 V~ auf 3 x 400 V ~ umrüsten 39 3.6.4 Drehstromtransformator T1 von 3 x 208 V~ auf 3 x 4…
3 Stromversorgung am Automaten HF umrüsten Montageanleitung Stromversorgung umrüsten
3.6 Stromversorgung von 3 x 208 V~ auf 3 x 400 V ~ umrüsten Ausgabe 12/2013
38
3.6.3 Teileübersicht - Stromversorgung Seitenansicht

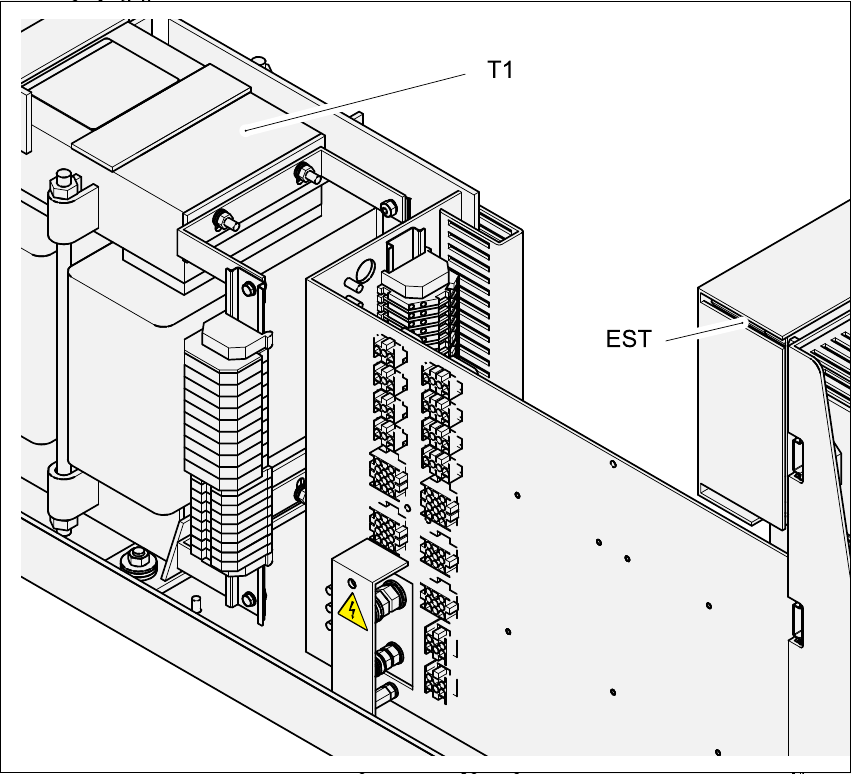

Abb. 3 - 20 Teileübersicht - Stromversorgung, Seitenansicht
EST Einschaltstrombegrenzerplatine BRW3TT13084-01
T1 Drehstromtransformator
Montageanleitung Stromversorgung umrüsten 3 Stromversorgung am Automaten HF umrüsten
Ausgabe 12/2013 3.6 Stromversorgung von 3 x 208 V~ auf 3 x 400 V ~ umrüsten
39
3.6.4 Drehstromtransformator T1 von 3 x 208 V~ auf 3 x 400 V~ umklemmen
Klemmen Sie die Kabel von
Klemme 1W6 nach Klemme 1W3,
Klemme 1V6 nach Klemme 1V3 und
Klemme 1U6 nach Klemme 1U3 um.

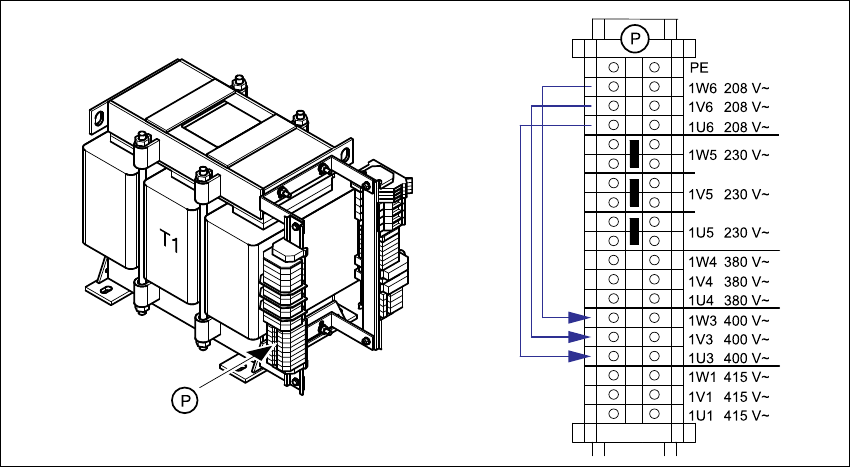

Abb. 3 - 21 Primäranschlussklemmen des Transformators T1
3 Stromversorgung am Automaten HF umrüsten Montageanleitung Stromversorgung umrüsten
3.6 Stromversorgung von 3 x 208 V~ auf 3 x 400 V ~ umrüsten Ausgabe 12/2013
40
3.6.5 Einschaltstrombegrenzerplatine konfigurieren
In Abhängigkeit von der Versorgungsspannung muss die Einschaltstrombegrenzung konfiguriert
sein. Dies geschieht mit Hilfe von steckbaren Brücken auf der Platine für die Einschaltstrombe-
grenzung (Pos. 1 in Abb. 3 - 22
).
3

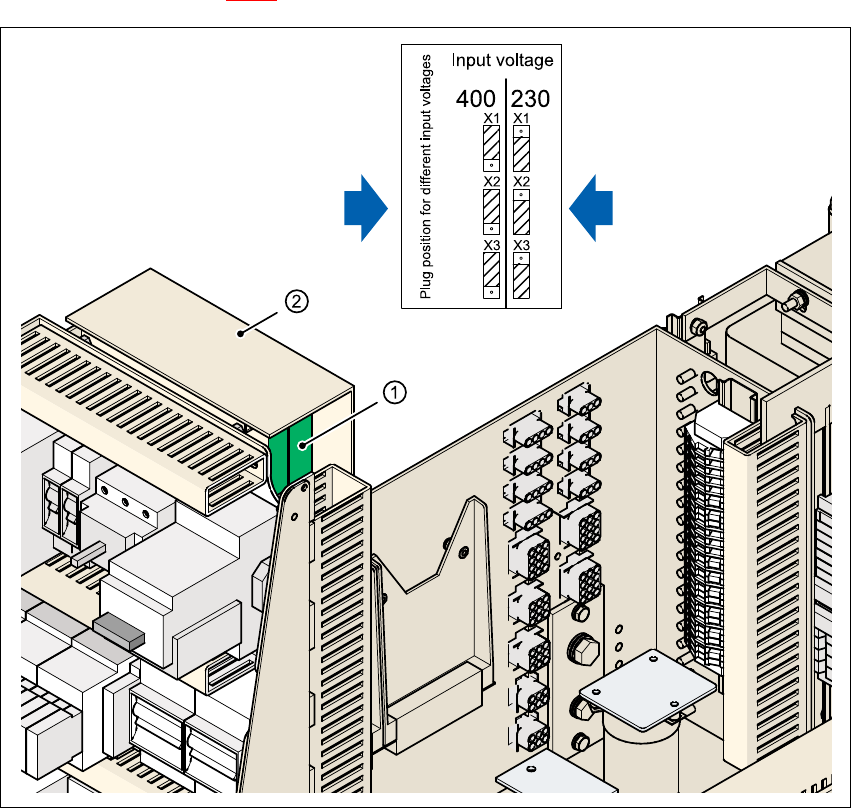

Abb. 3 - 22 Einschaltstrombegrenzer-Platine EST konfigurieren
3
(1) Platine für die Einschaltstrombegrenzung
(2) Abdeckung
X1, X2, X3 Stecker zur Konfiguration der Einschaltstrombegrenzung
Entfernen Sie die Abdeckung
Ziehen Sie die Brückenstecker von den Steckern X1, X2 und X3 ab.
3 x 380 V~
3 x 400 V~
3 x 415 V~
3 x 208 V~
3 x 230 V~
