Montageanleitung Stromversorgung umrüsten 5 Stromversorgung am Automaten S-27 HM/ und am BE-Wagen umrüst en Ausgabe 12/2013 5.8 S-27 HM von 3 x 208 V ~ auf 3 x 400 V ~ umrüsten 73 5.8.6 5- bzw . 4-Leiteranschluss der Net…
5 Stromversorgung am Automaten S-27 HM/ und am BE-Wagen umrüsten Montageanleitung Stromversorgung umrüsten
5.8 S-27 HM von 3 x 208 V~ auf 3 x 400 V~ umrüsten Ausgabe 12/2013
72
Abb. 5 - 10 Frontseite des Stromversorgungseinschub - Anschluss des Einschaltstrombegrenzers (003429988-01)
bei 3 x 400 V~
1 - 9 Nummern der Anschlussadern
A1 Einschaltstrombegrenzer 5
Montageanleitung Stromversorgung umrüsten 5 Stromversorgung am Automaten S-27 HM/ und am BE-Wagen umrüsten
Ausgabe 12/2013 5.8 S-27 HM von 3 x 208 V~ auf 3 x 400 V~ umrüsten
73
5.8.6 5- bzw. 4-Leiteranschluss der Netzversorgung
Je nach Vorgabe durch die Stromversorgungsunternehmen wird die Anschlusstechnik in 5- bzw.
4-Leiterkabeln ausgeführt (siehe Abschnitt 5.6.6
, Seite 63). 5
5.8.7 Steckdosenschutz von der Servicesteckdose X1 entfernen
Entfernen Sie beim europäischen Netz den Steckdosenschutz von der Servicesteckdose X1.
5.8.8 Sicherheitsprüfung nach DIN EN 60 204 durchführen
Führen Sie nach Abschluss der Umverdrahtung eine Sicherheitsprüfung nach DIN EN 60 204
durch.
Gehen Sie dazu vor, wie dies in Abschnitt 2 ab Seite 12 beschrieben ist.
5 Stromversorgung am Automaten S-27 HM/ und am BE-Wagen umrüsten Montageanleitung Stromversorgung umrüsten
5.9 BE-Wagen von 120 V~ auf 230 V~ umrüsten Ausgabe 12/2013
74
5.9 BE-Wagen von 120 V~ auf 230 V~ umrüsten
LEBENSGEFAHR 5
Für die Umverdrahtung muss der BE-Wagen abgedockt sein. Die Stecker für das Stromversor-
gungskabel und das Kommunikationskabel müssen abgezogen sein. 5

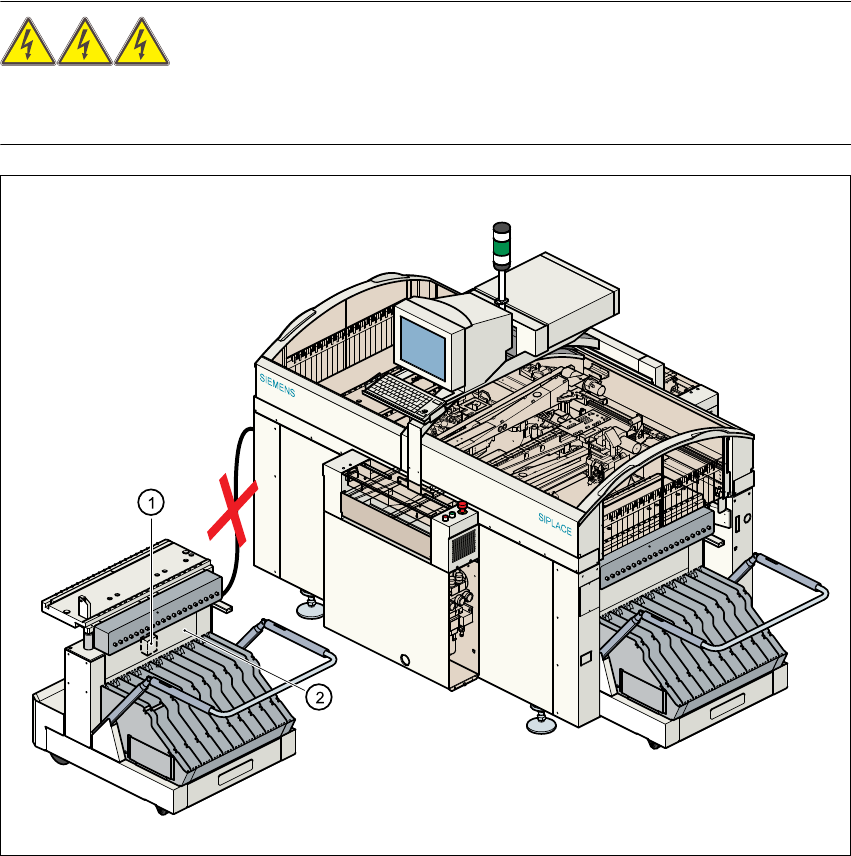

Abb. 5 - 11 BE-Wagen, Transformator T1
(1) Transformator T1
(2) Rahmenoberteil
5
