6 Stromversorgung am MTC umrüsten Montageanleitung Stromversorgung umrüsten 6.4 Stromversorgung von 3 x 400 V~ auf 3 x 208 V~ umrüsten Ausgabe 12/2013 82 6.4.1 Umrüst arbeiten an der Elektronikplatte 6 Abb. 6 - 1 Lage de…
Montageanleitung Stromversorgung umrüsten 6 Stromversorgung am MTC umrüsten
Ausgabe 12/2013 6.3 Umzurüstende Baugruppen
81
6.3 Umzurüstende Baugruppen
Die nachstehende Tabelle enthält jene Baugruppen, die zur Anpassung an das jeweilige Strom-
versorgungsnetz umgerüstet werden.
6.4 Stromversorgung von 3 x 400 V~ auf 3 x 208 V~ umrüsten
Docken Sie den MTC vom Bestückautomaten ab.
LEBENSGEFAHR 6
Trennen Sie den MTC von der Netzversorgung.
Ziehen Sie den Stecker des Kommunikationskabels vom Bestückautomaten ab.
Verhindern Sie durch geeignete Maßnahmen, dass der MTC während der Umrüstarbeiten an
das Stromnetz angeschlossen werden kann.
Kennzeichnen Sie mit Warnschildern, dass Arbeiten an der elektrischen Anlage durchgeführt
werden.
Baugruppe Unterbaugruppe Anschlusswerte
Elektronikplatte Klemmenfeld X01
3 x 400 V~ ± 5%
3 x 208 V~ ± 5%
50 - 60 Hz
Stromversorgung
BE-Tisch
Transformator T1
242 V~ / 50 Hz
230 V~ / 50 Hz
219 V~ / 50 Hz
126 V~ / 50 Hz
120 V~ / 50 Hz
114 V~ / 50 Hz
Sicherung F1 3,15 AT bei 242 V~, 230 V~ und 219 V~
Klebeschild
3,15 AT bei 242 V~, 230 V~ und 219 V~
6,3 AT bei 126 V~, 120 V~ und 114 V~
Tab. 6 - 1 Umzurüstende Baugruppen
6 Stromversorgung am MTC umrüsten Montageanleitung Stromversorgung umrüsten
6.4 Stromversorgung von 3 x 400 V~ auf 3 x 208 V~ umrüsten Ausgabe 12/2013
82
6.4.1 Umrüstarbeiten an der Elektronikplatte
6

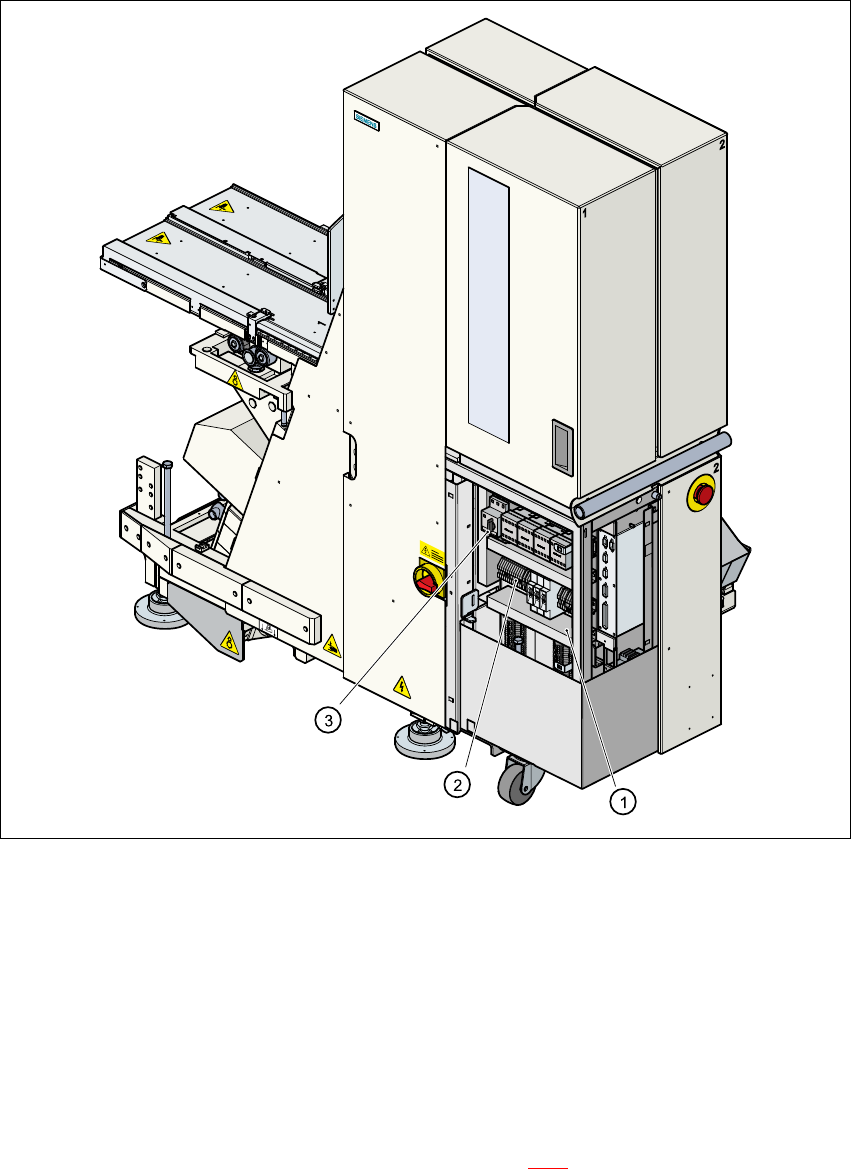

Abb. 6 - 1 Lage der Elektronikplatte
(1) Elektronikplatte
(2) Klemmenleiste X01
(3) Motorschutzschalter Q01
6
Lösen Sie die Schrauben für die Abdeckung der Elektronikplatte.
Heben Sie die Abdeckung ab.
Ziehen Sie von der Klemmenleiste X01 (Punkt 2 in Abb. 6 - 1) die drei Querbrücken auf den
Durchgangsklemmen 2-3, 6-7 und 10-11 ab.
Montageanleitung Stromversorgung umrüsten 6 Stromversorgung am MTC umrüsten
Ausgabe 12/2013 6.4 Stromversorgung von 3 x 400 V~ auf 3 x 208 V~ umrüsten
83
Stecken Sie an der Klemmenleiste X01 insgesamt sechs Querbrücker zwischen die Durch-
gangsklemmen 1-2, 3-4, 5-6, 7-8, 9-10 und 11-12 (BR siehe Abb. 6 - 2
).
Lassen Sie am Motorschutzschalter Q01 die Einstellung für den Auslösestrom unverändert auf
3,5 A.
6

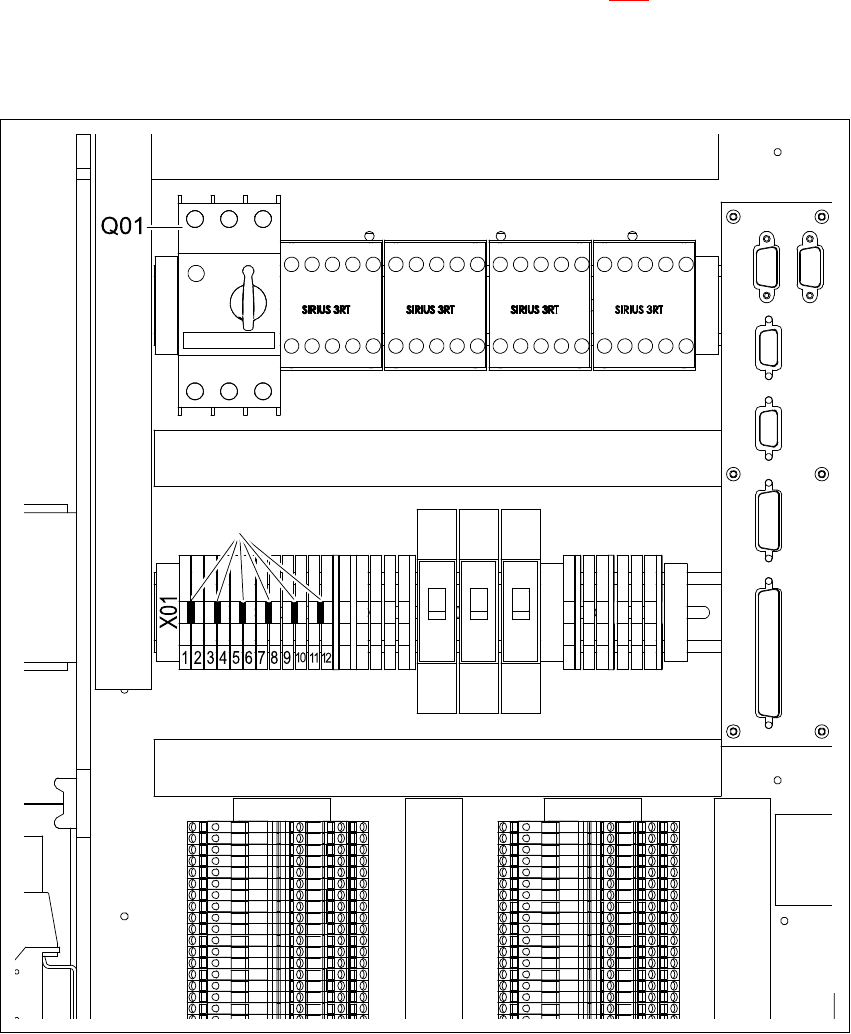

Abb. 6 - 2 MTC-Elektronikplatte - Querbrücker für 3 x 208 V~ gesetzt
BR Querbrücker, 6 Stück 6
Q01 Motorstromschutzschalter 6
X01 Klemmenleiste 6
BR (3 x 208 V~) 6
