6 Stromversorgung am MTC umrüsten Montageanleitung Stromversorgung umrüsten 6.4 Stromversorgung von 3 x 400 V~ auf 3 x 208 V~ umrüsten Ausgabe 12/2013 86 Abb. 6 - 5 BE-Tisch, T ransformator T1, Anschluss 120 V~ 6 6 Kle…
Montageanleitung Stromversorgung umrüsten 6 Stromversorgung am MTC umrüsten
Ausgabe 12/2013 6.4 Stromversorgung von 3 x 400 V~ auf 3 x 208 V~ umrüsten
85
6.4.2 Umrüstarbeiten am Transformator T1 für den BE-Tisch
6.4.2.1 Transformator T1 von 230 V~ auf 120 V~ umklemmen
– Entfernen Sie den Gurtrollenbehälter und den Abfallbehälter.
– Lösen Sie die Schrauben der MTC-Abdeckung an der BE-Tischseite.
– Heben Sie die Abdeckung ab.
6
Abb. 6 - 4 Lage des Transformators T1 für den BE-Tisch
T1 Transformator zur Stromversorgung der Kommunikation am BE-Tisch 6
6 Stromversorgung am MTC umrüsten Montageanleitung Stromversorgung umrüsten
6.4 Stromversorgung von 3 x 400 V~ auf 3 x 208 V~ umrüsten Ausgabe 12/2013
86

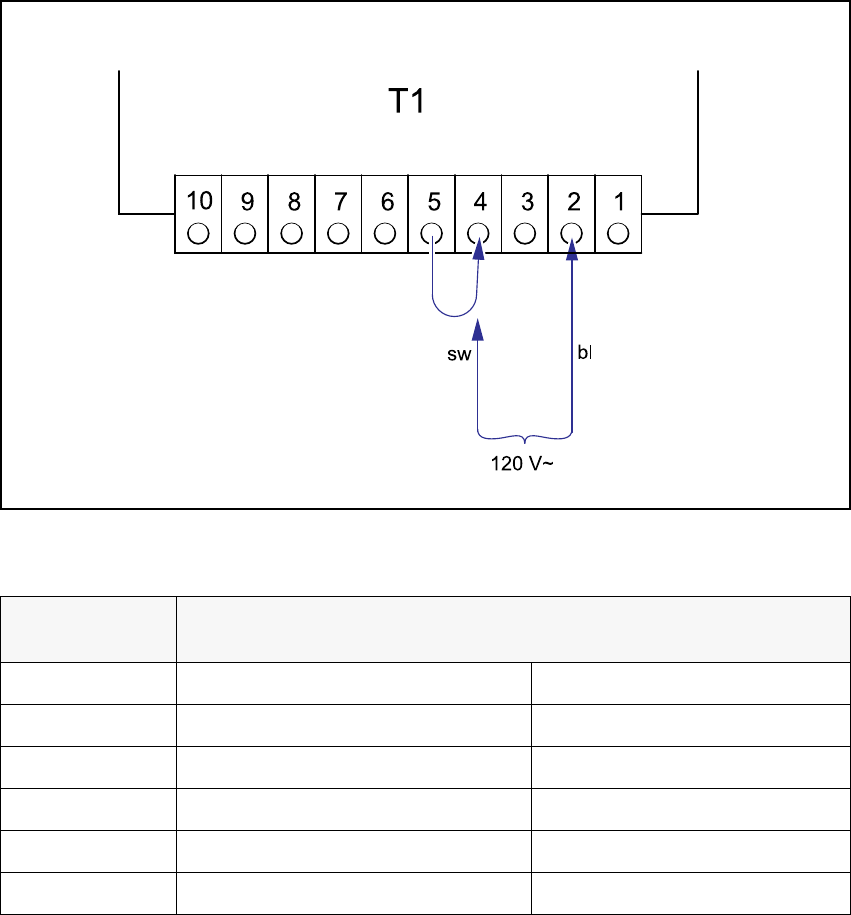

Abb. 6 - 5 BE-Tisch, Transformator T1, Anschluss 120 V~
6
6
Klemmen Sie die schwarze Ader von Klemme 5 ab und an Klemme 4 an.
6.4.2.2 Sicherung F1 wechseln
Ersetzen Sie die Sicherung im Sicherungshalter am Abdeckblech:
bisheriger Wert: 3,15 A T
neuer Wert: 6,3 A T
Ersetzen Sie das Klebeschild mit der Angabe 3,15 A durch das aus dem Nachrüstpaket mit
6,3 A.
Spannung
Anschlussklemmen
Blaue Ader Schwarze Ader
242 V~ 1 5
230 V~ 2 5
219 V~ 3 5
126 V~ 1 4
120 V~ 2 4
114 V~ 3 4
Tab. 6 - 1 BE-Tisch, Anschlussspannungen für den Transformator T1
Montageanleitung Stromversorgung umrüsten 6 Stromversorgung am MTC umrüsten
Ausgabe 12/2013 6.5 Stromversorgung von 3 x 208 V~ auf 3 x 400 V~ umrüsten
87
6.4.3 Schutzleiterverbindungen kontrollieren, Abdeckungen montieren
Kontrollieren Sie, ob demontierte Schutzleiter wieder ordnungsgemäß angeschlossen sind.
Montieren Sie die Abdeckungen.
6.4.4 Sicherheitsprüfung nach DIN EN 60 204 durchführen
Führen Sie nach Abschluss der Umverdrahtung eine Sicherheitsprüfung nach DIN EN 60 204
durch.
Gehen Sie dazu vor, wie dies in Abschnitt 2 ab Seite 12 beschrieben ist.
6
6.5 Stromversorgung von 3 x 208 V~ auf 3 x 400 V~ umrüsten
Docken Sie den MTC vom Bestückautomaten ab.
LEBENSGEFAHR 6
Trennen Sie den MTC von der Netzversorgung.
Ziehen Sie den Stecker des Kommunikationskabels vom Bestückautomaten ab.
Verhindern Sie durch geeignete Maßnahmen, dass der MTC während der Umrüstarbeiten an
das Stromnetz angeschlossen werden kann.
Kennzeichnen Sie mit Warnschildern, dass Arbeiten an der elektrischen Anlage durchgeführt
werden.
