00194859-0202-MM-D1_D2_CHT - 第34页
6 2 個月保養 SIPLACE D1 / D2 2.6 保養計劃 2008 年 8 月中文版 34 62 個月保養 6
SIPLACE D1 / D2 5 每月保養
2008 年 8 月中文版 2.6 保養計劃
33
僅適用於 SIPLACE D1：
清潔 IC 攝影機和 FC 攝影機 5
鏡子的邊緣可能割傷手指。 5
為了保護好手部，請戴上實驗室手套，並且不要觸摸鏡子的邊緣。 5
5
實驗室手套還可有效保持清潔，避免指紋殘留。 5
5
(1) 小心地把 IC 攝影機的頂部向上拉，直到完全拉出來。
(2) 用鏡頭布清潔傾斜的玻璃盤。
5
O 插入 IC 攝影機的頂部。
當插入 IC 攝影機的頂部時，要確保平貼在底部並且不能左右晃動。
5
(3) 以同樣的方式移除 FC 攝影機頂部。
(4) 用鏡頭布清潔傾斜的玻璃盤。
5
O 再次插入。
5
僅適用於 SIPLACE D1：
清潔共平面模組 ( 如果有 ) 5
O 用鏡頭布清潔共平面模組的鏡頭 （如果有）。
5
5
O 開啟取置機上的總開關。
O 將料站台車裝靠接到取置機上。
5
5
5
5
6 2 個月保養 SIPLACE D1 / D2
2.6 保養計劃 2008 年 8 月中文版
34
62 個月保養
6
SIPLACE D1 / D2 6 2 個月保養
2008 年 8 月中文版 2.6 保養計劃
35
6
進行兩個月一次的保養時，需要使用下列工具、設備和耗材： 6
- 吸塵器
- 冷凝水收集盤
- 短毛刷
- 十字螺絲起子
- 磨石
- 剪刀
- 無棉絮抹布
- ISOFLEX TOPAS NCA52 潤滑脂
- WD40
- 必要時，請使用濾清器插件，5 microm.，112 系列
- 必要時，請使用新的收取置放頭 DLM2 消音器。
6
6

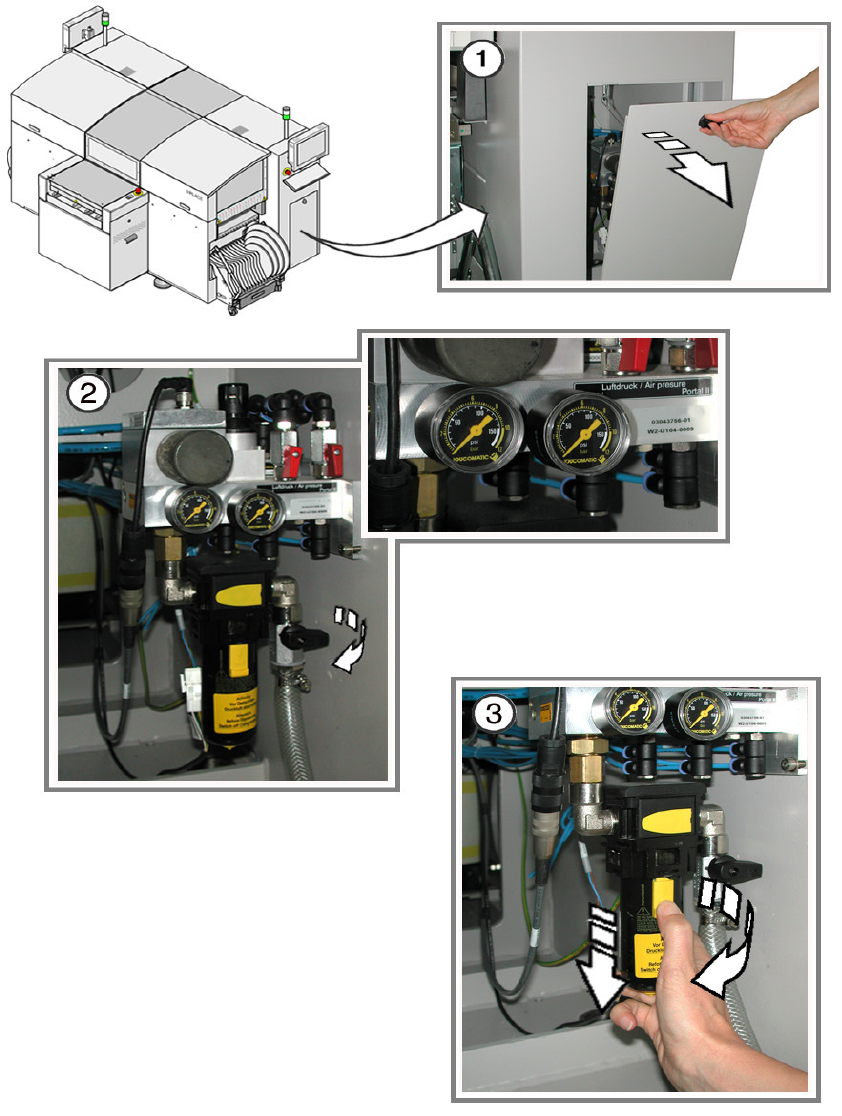

檢查或更換濾筒 6
O 關閉取置系統主開關。
6
(1) 打開通向壓縮空氣供給裝置的機門。
6
(2) 將壓縮空氣總閥門順時針旋轉到水平位置以關閉。
O 當兩個氣壓計讀數為 "0" 時，關閉取置機的主開關。
6
(3) 拉下黃色罩釋放裝置移除蓋板，並逆時針轉動蓋板 （卡口式安裝）。
6
6
6
