8 年度保養 SIPLACE D1 / D2
7.1 C&P 6 / 12 取置頭保養 2008 年 8 月中文版
62
8 年度保養
8
SIPLACE D1 / D2 8 年度保養
2008 年 8 月中文版 7.1 C&P 6 / 12 取置頭保養
63
8
進行每年一次的保養時，需要使用下列工具、設備和耗材： 8
- 吸塵器
- 黃油槍
- SIPLACE 清潔紙巾
- ISOFLEX TOPAS NCA52 潤滑脂
- 必要時，請使用黃油嘴。
- 必要時，請使用阻尼氣缸。
8
進行以下作業時，PCB 輸送帶上不可留有 PCB。 8
O 打開取置機一側的保護蓋。
8
使用取置頭的手柄 （不是末端的緩衝器）小心輕推懸臂。 8
8
O 把懸臂移到送料器模組上方。並停在工作區外。
8

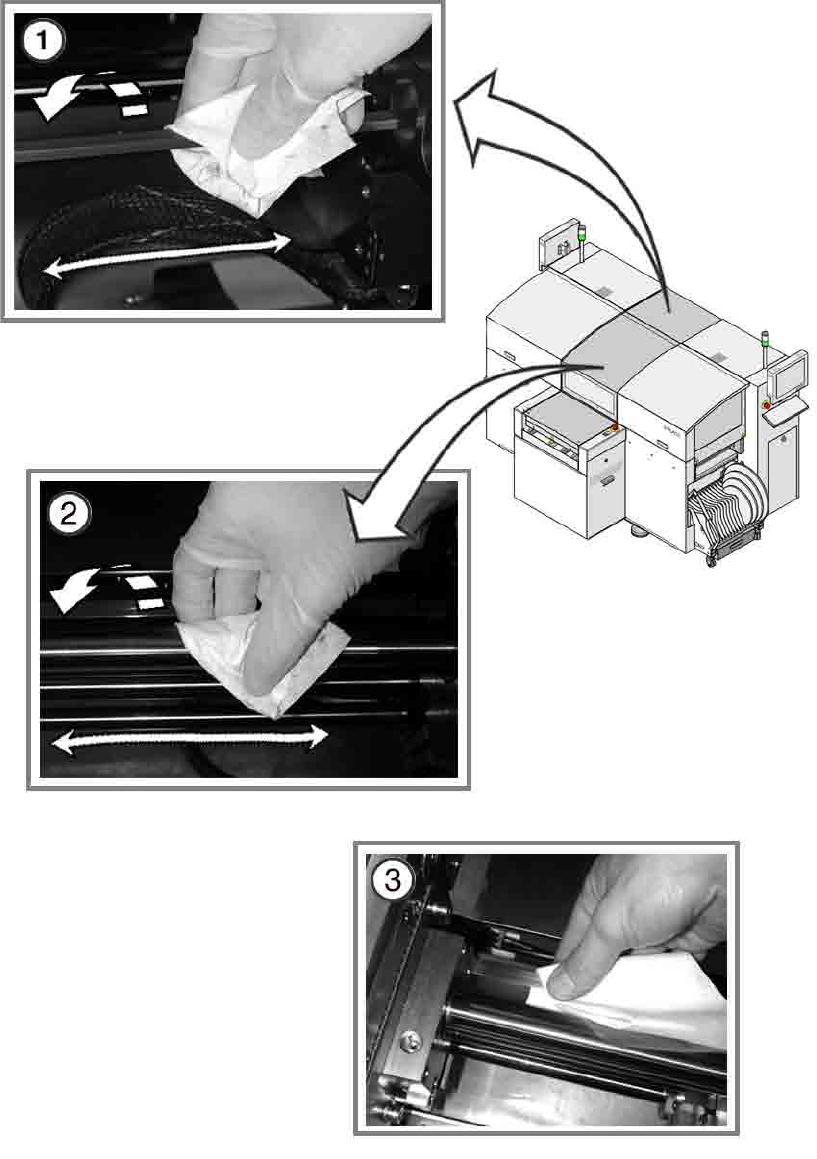

清潔和保養 PCB 輸送帶 8
(1) 利用 SIPLACE 清潔紙巾沿著螺紋線清潔、保養循環滾珠螺桿。
(2) 用 SIPLACE 清潔紙巾清潔、潤滑導槽的滑動表面。
O 用 SIPLACE 清潔紙巾清潔和保養六角形軸。
O 檢查整個 PCB 輸送帶的機械裝置 （輸送帶、寬度調整、夾鉗裝置）是否可以靈活移動。
如果有任何部件無法靈活移動，請進行適當的保養。
8

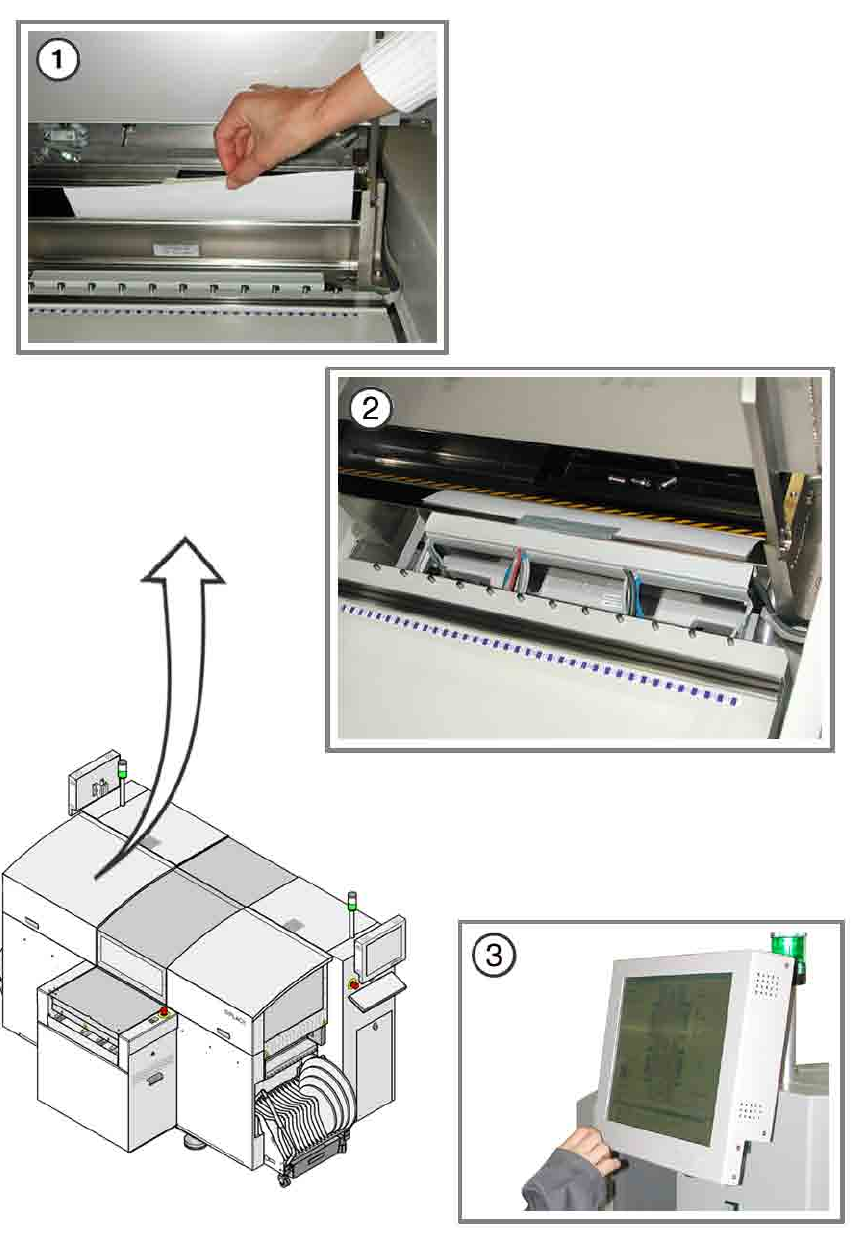

清潔固定條 (PCB 輸送帶 ) 8
(3) 用蘸有無水乙醇的無棉絮抹布清潔寬度可調整的夾鉗裝置固定輸送帶。
8
8
8 年度保養 SIPLACE D1 / D2
7.1 C&P 6 / 12 取置頭保養 2008 年 8 月中文版
64
8
